安装前的准备工作

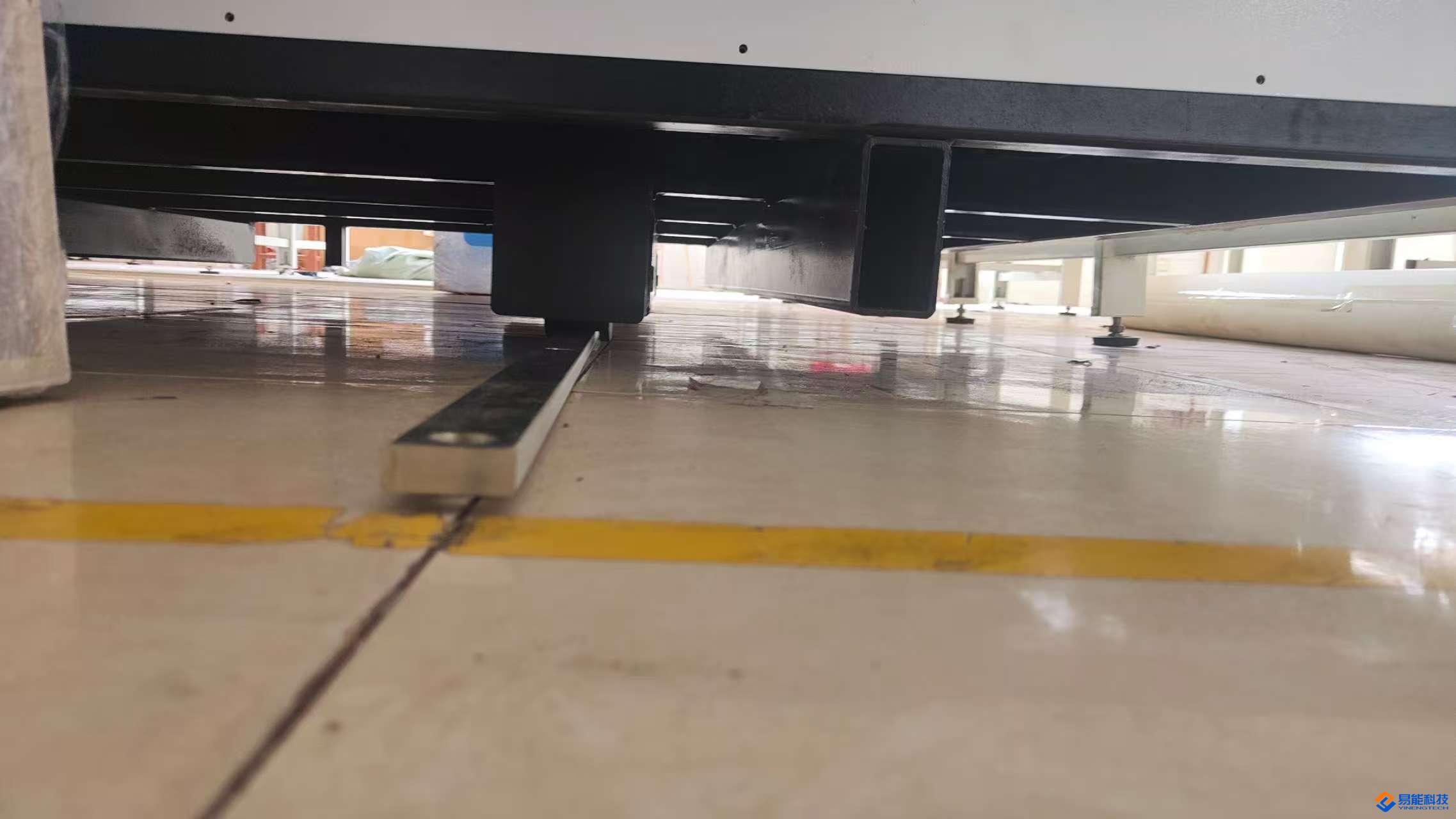

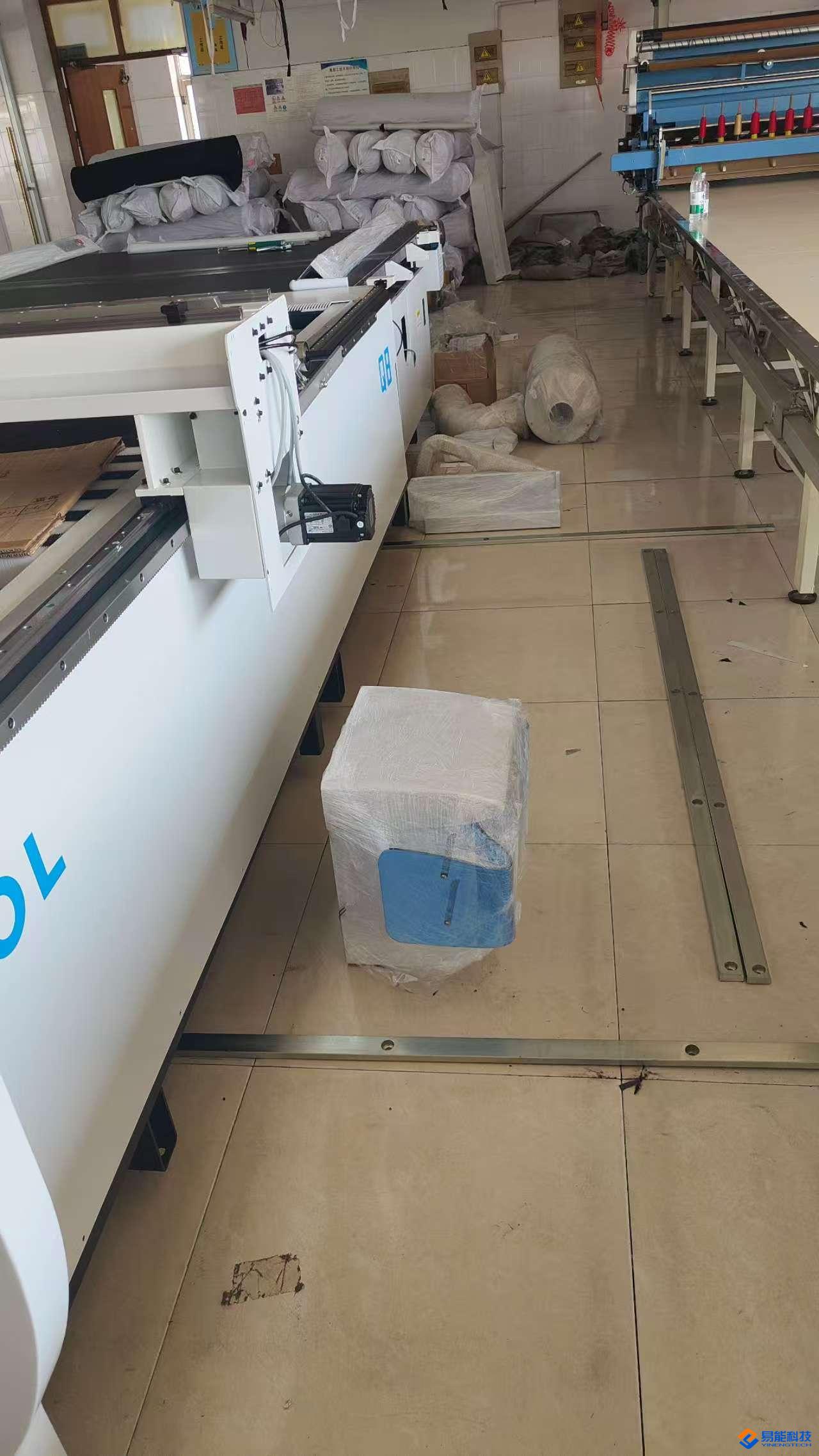

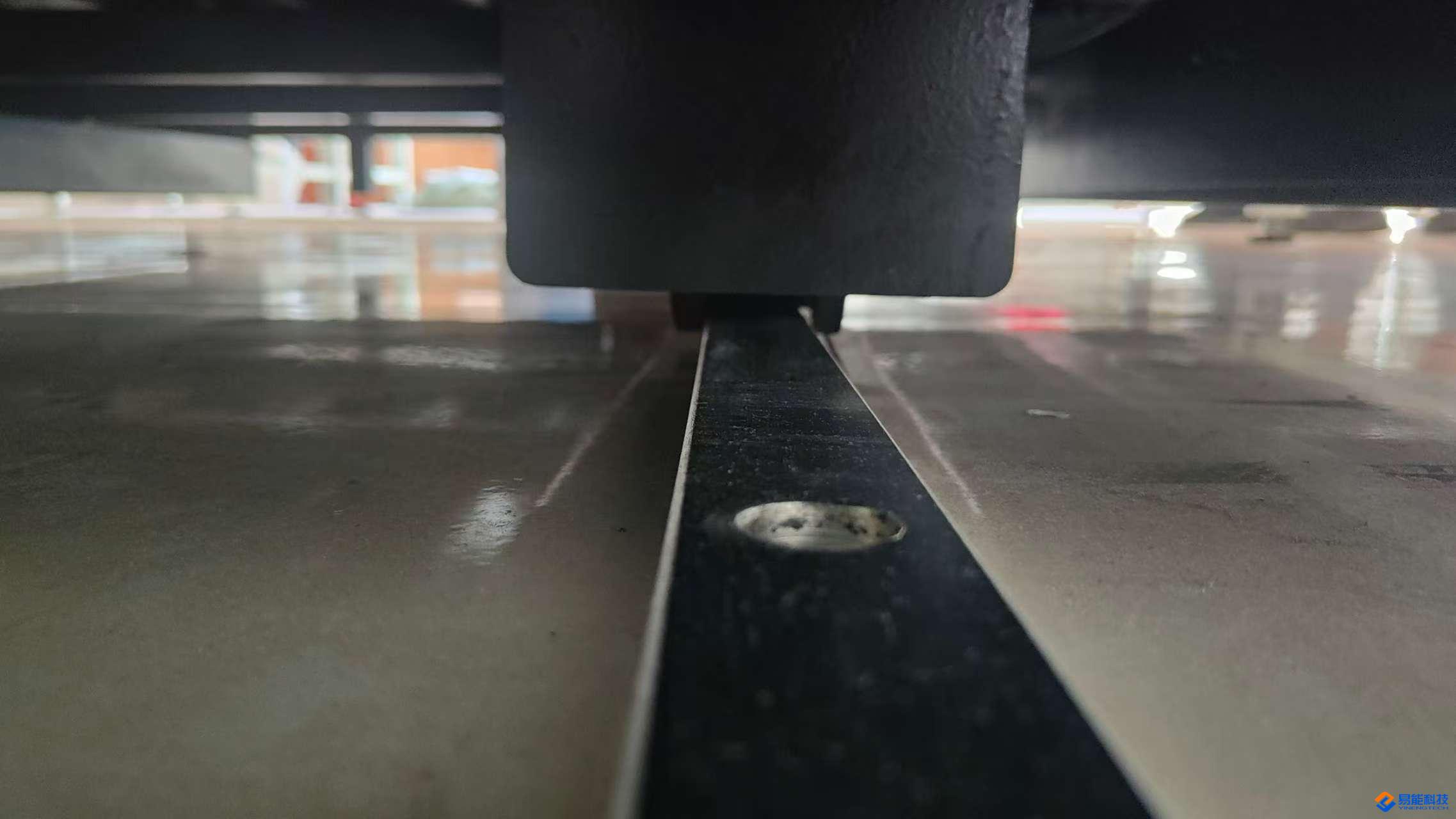

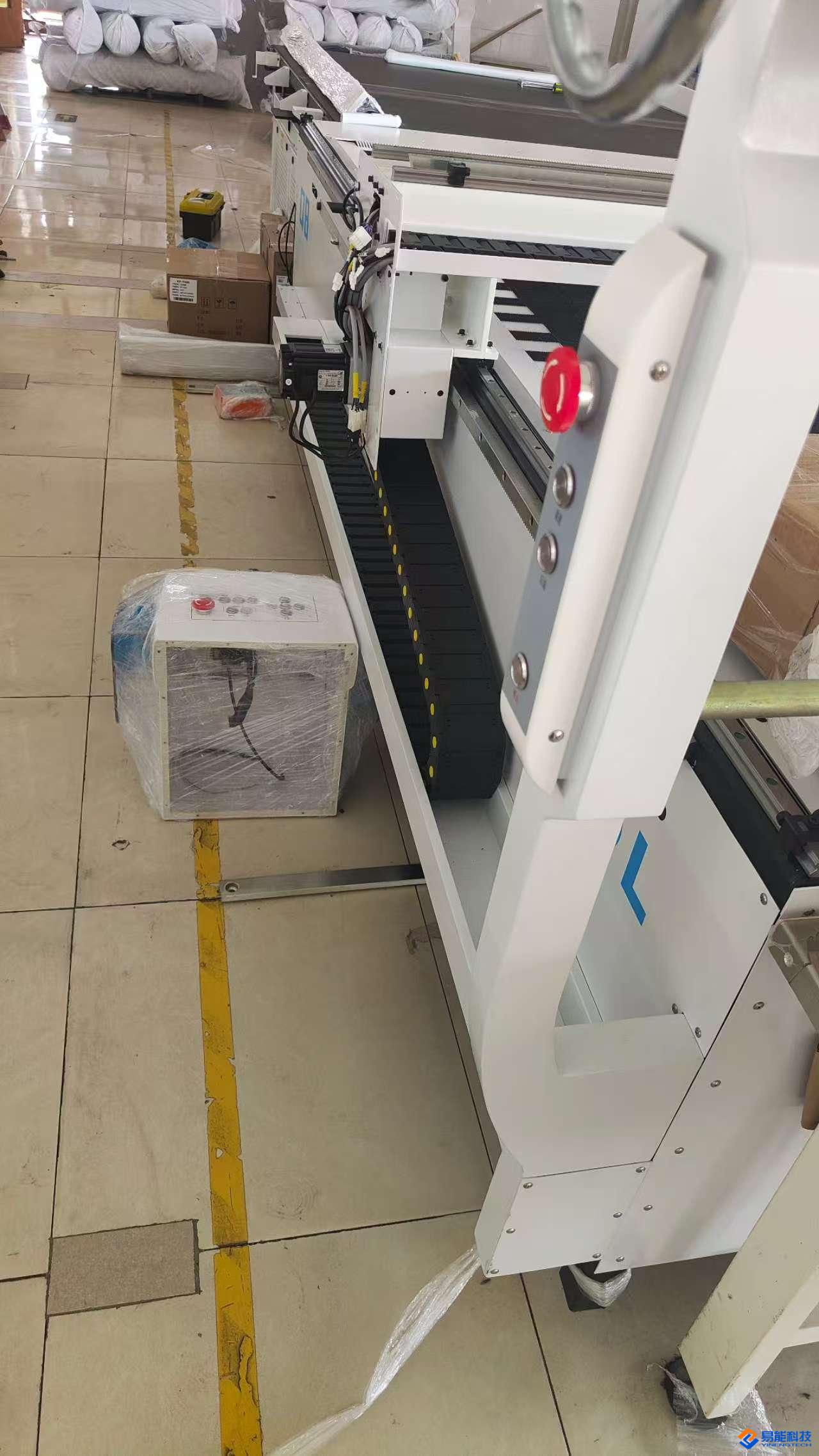

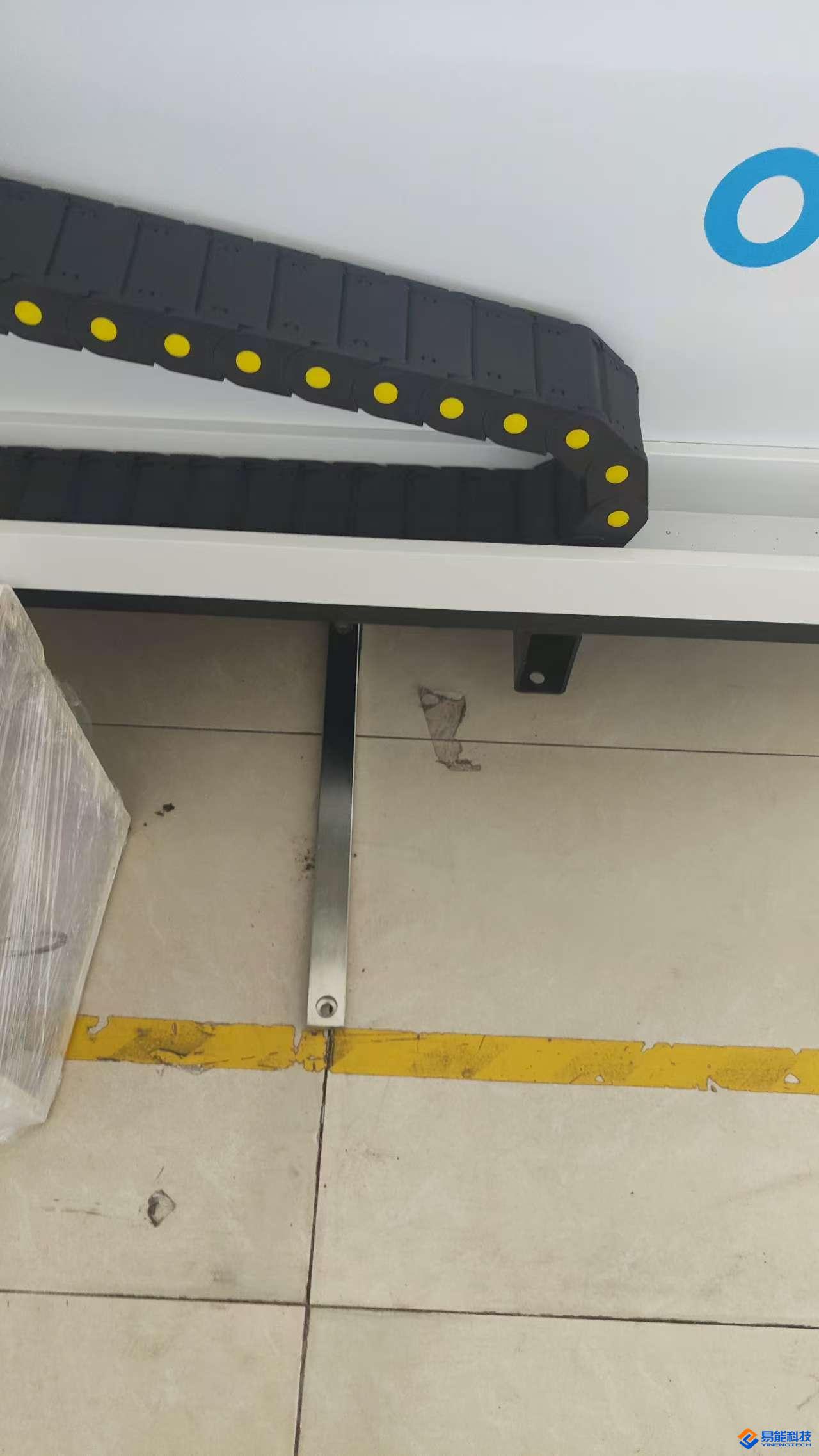

1.卸货后，将设备摆放到指定位置，安装地脚垫，如果设备带移动，则先将地轨放置于移动轮下，后面再打膨胀螺丝
需提前规划好设备的移动范围，以及所有地轨的放置位置，从一侧的起点开始铺设
测量移动轮的间距，并确保两条轨道后从头到尾是相同的距离，由于设备型号不同，间距可能为2355mm、2855mm等
轨道需与设备的移动方向保持垂直、可借助墙体、地砖等其他参照物来辅助测量。
注意观察地面平整度，若平整度差，可与客户沟通在地面开槽或垫铁板等

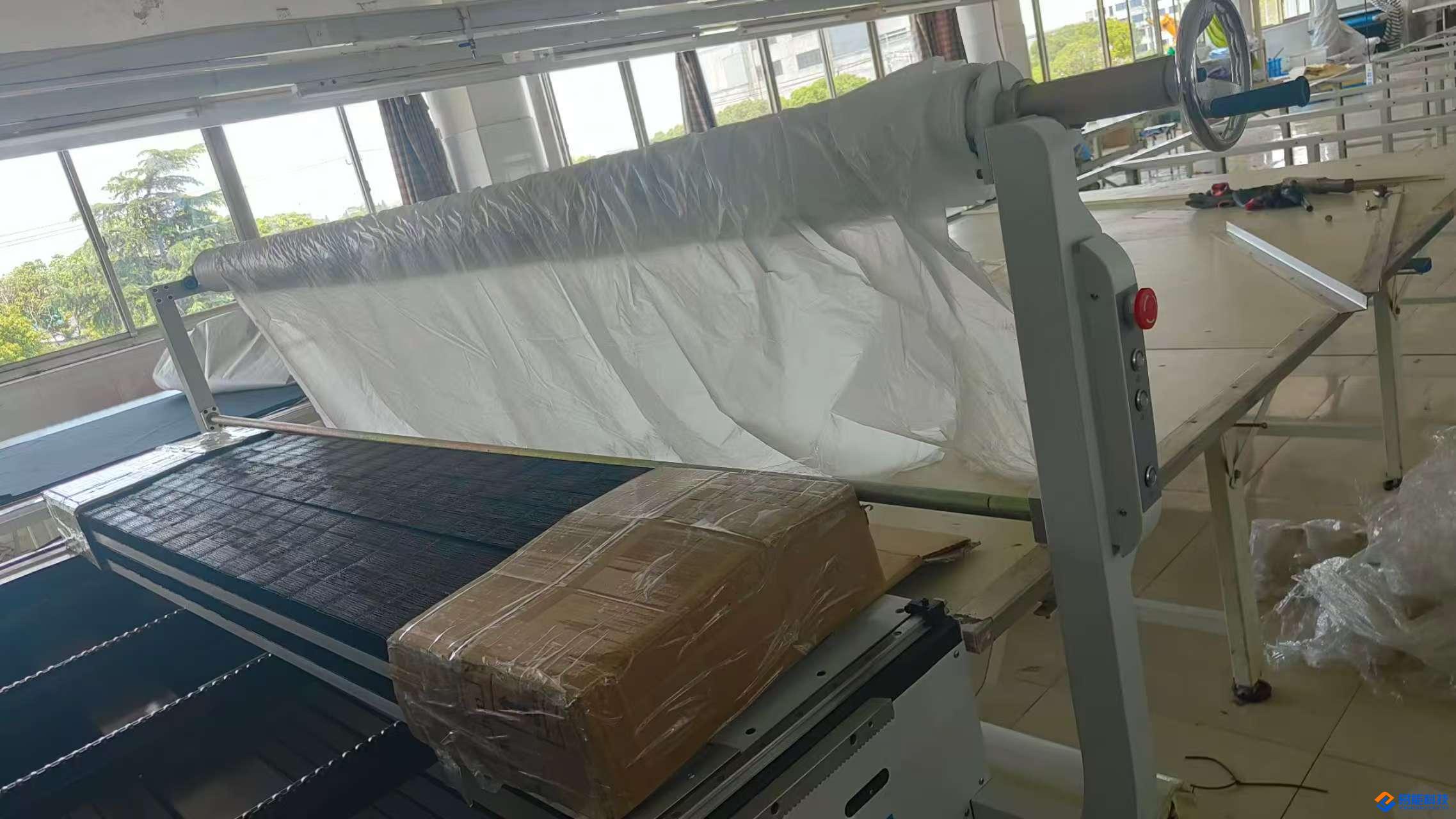

先安装一侧的膨胀螺丝，待设备通电后将设备移动到另一边再安装剩余的膨胀螺丝

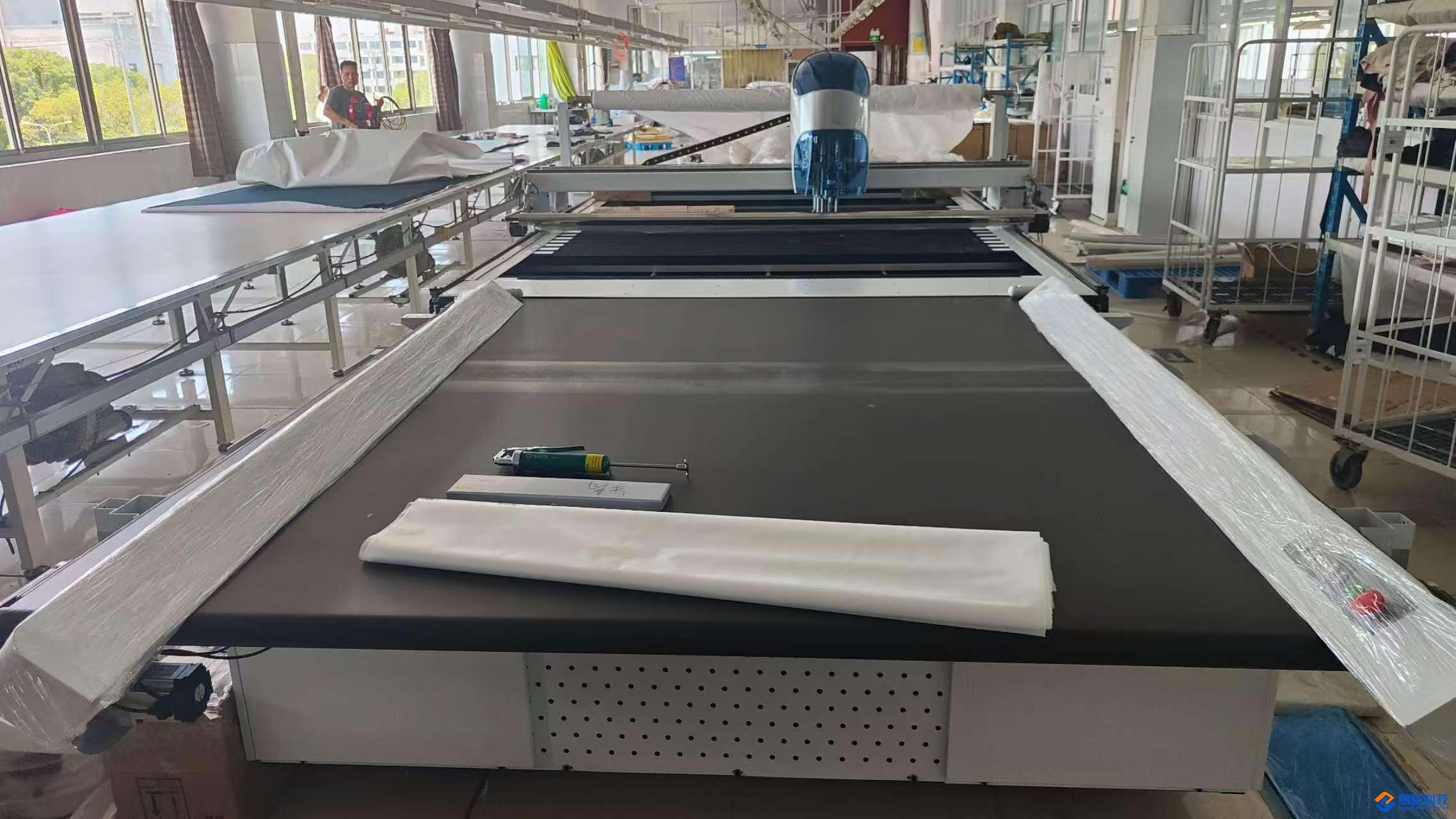

2.设备落地后，拆除包装，将多有配件摆放至待安装的位置，确保无损坏、无遗漏

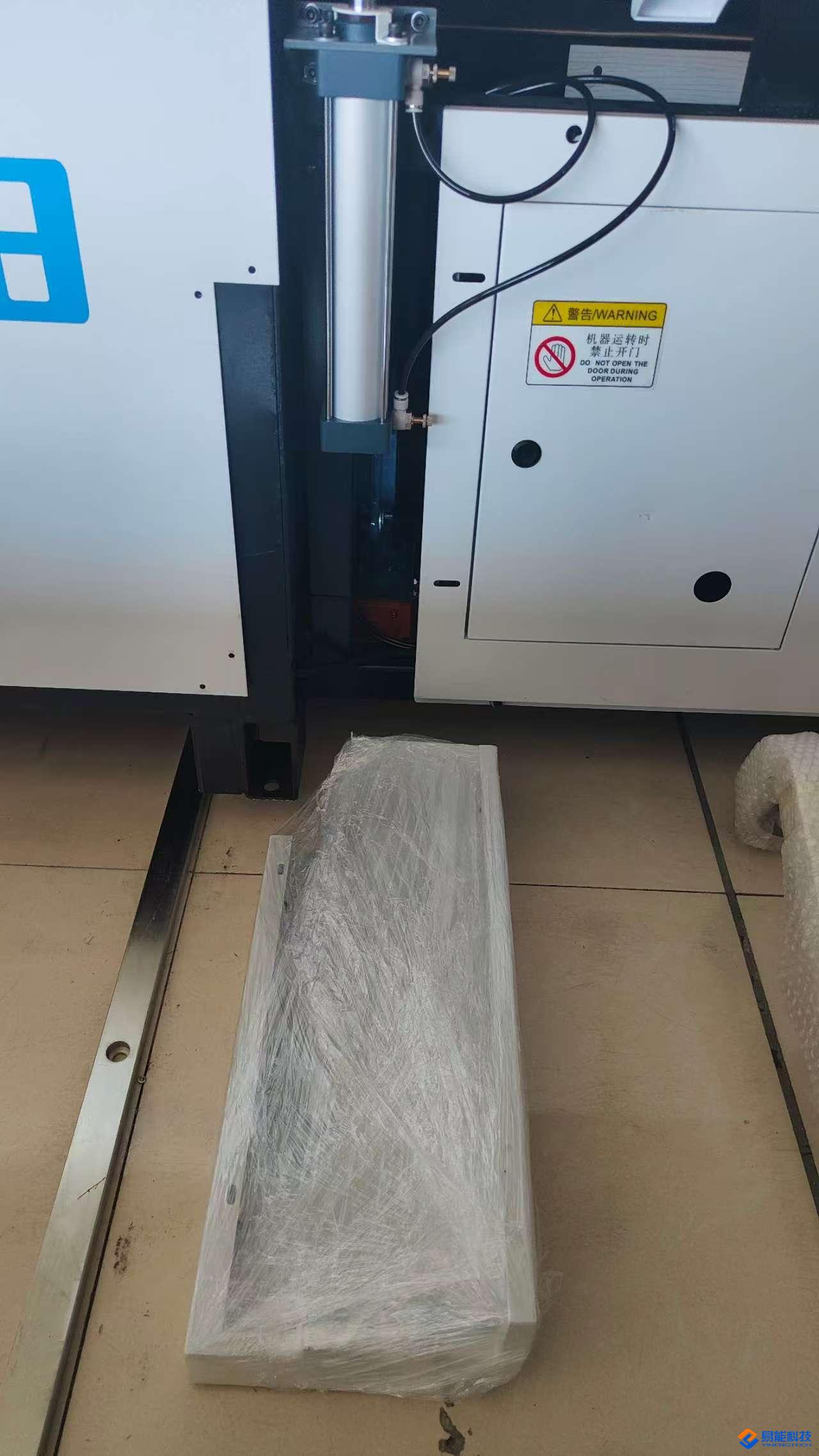

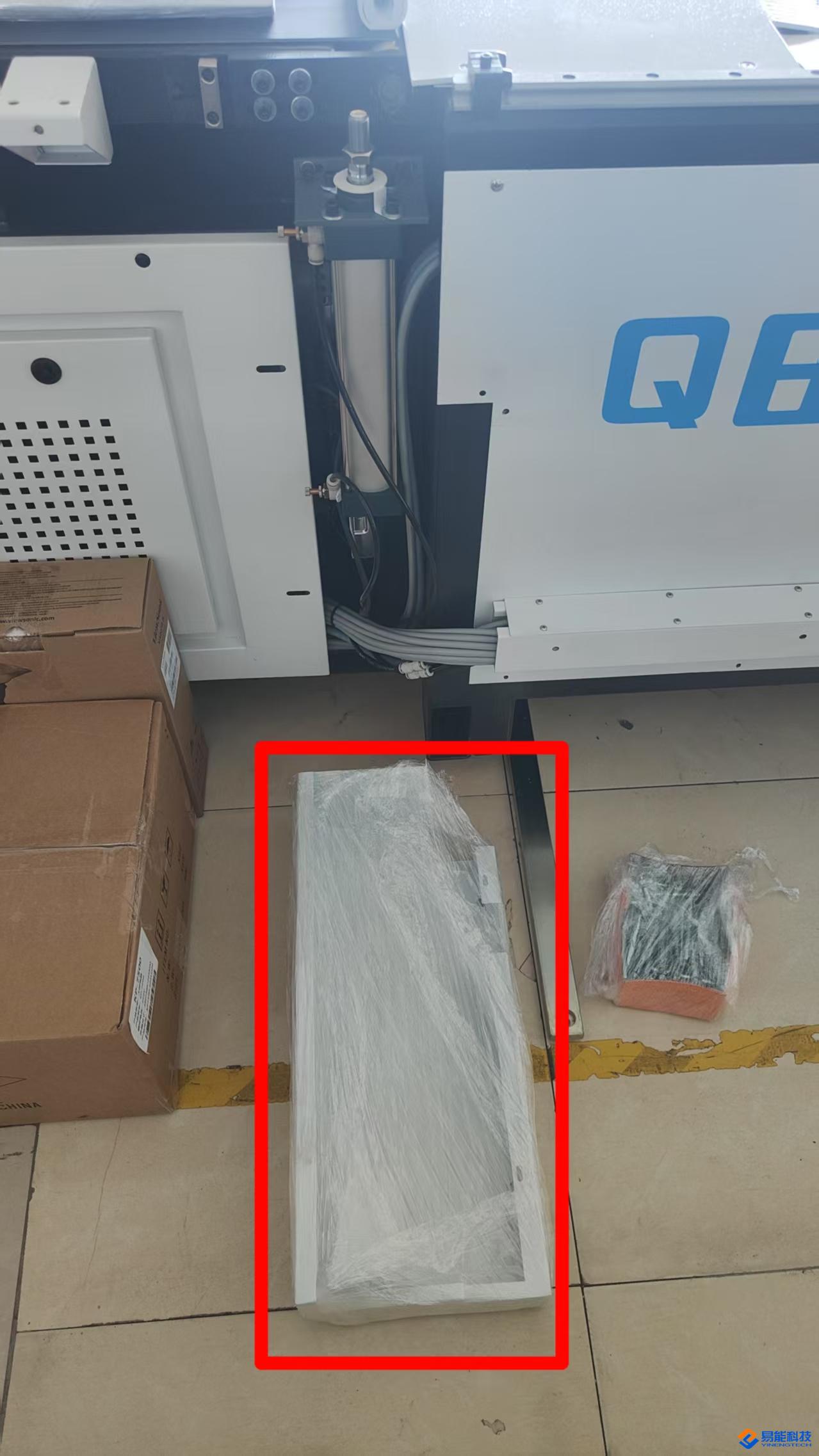

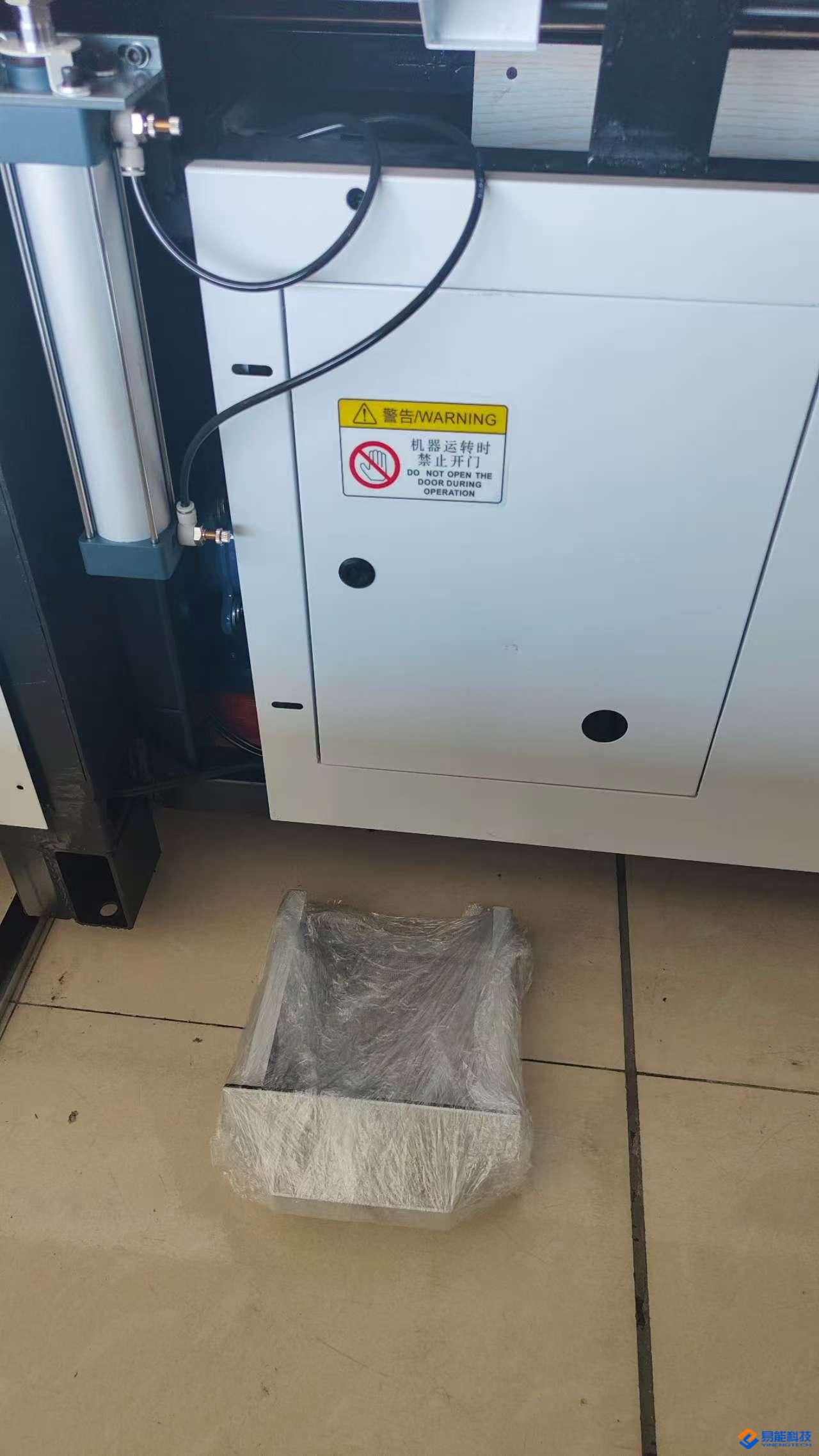

二次覆膜气缸罩壳，共两个
操作台相关配件（主机、显示器等）
拾料台两侧的外壳
排气管相关配件
真空过滤网
横梁两侧的罩壳

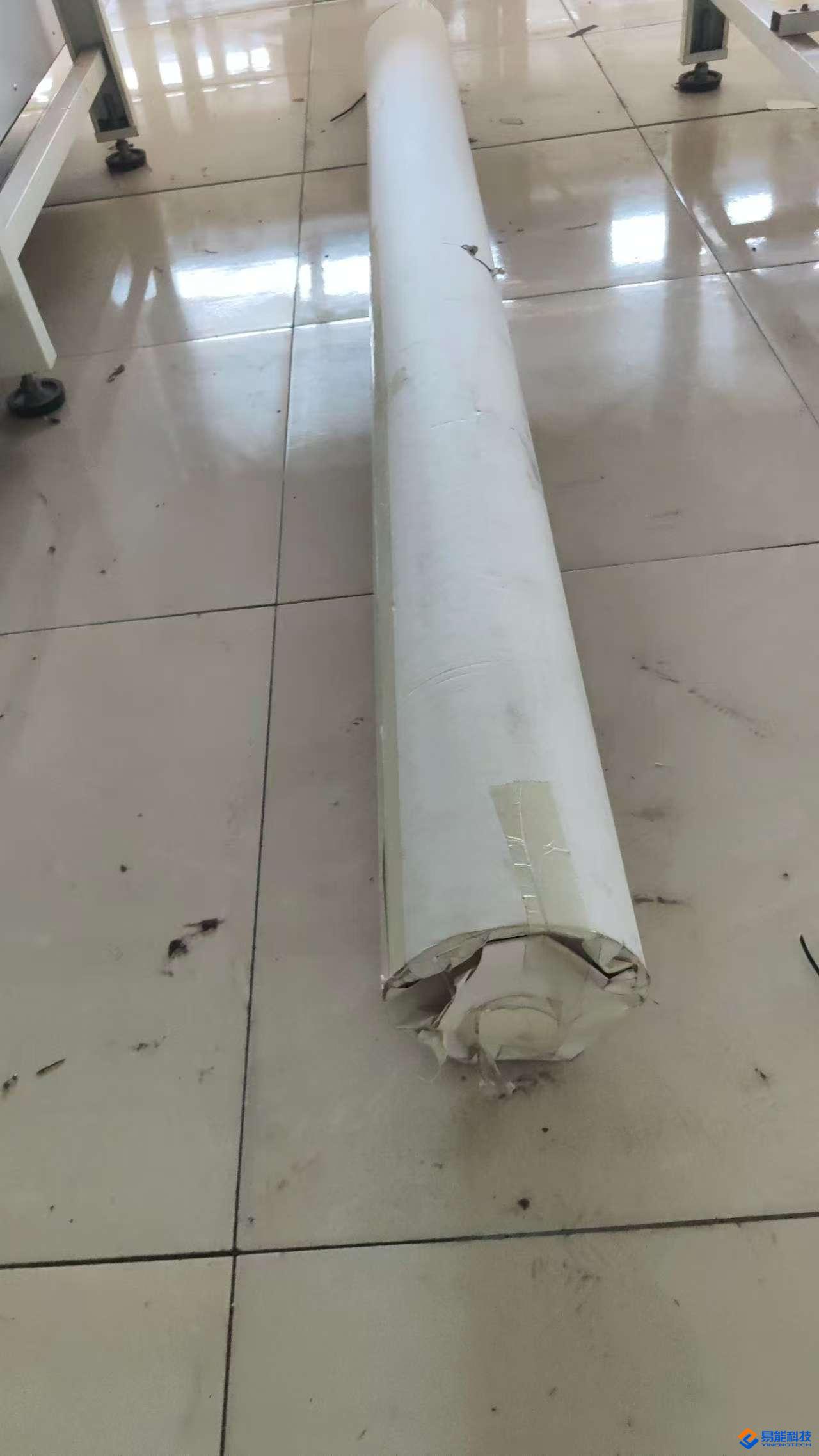

打孔纸、二次覆膜及钢毛刷
二次覆膜气缸接头及不锈钢管
开始安装：工具箱内有螺丝包
排气管的安装

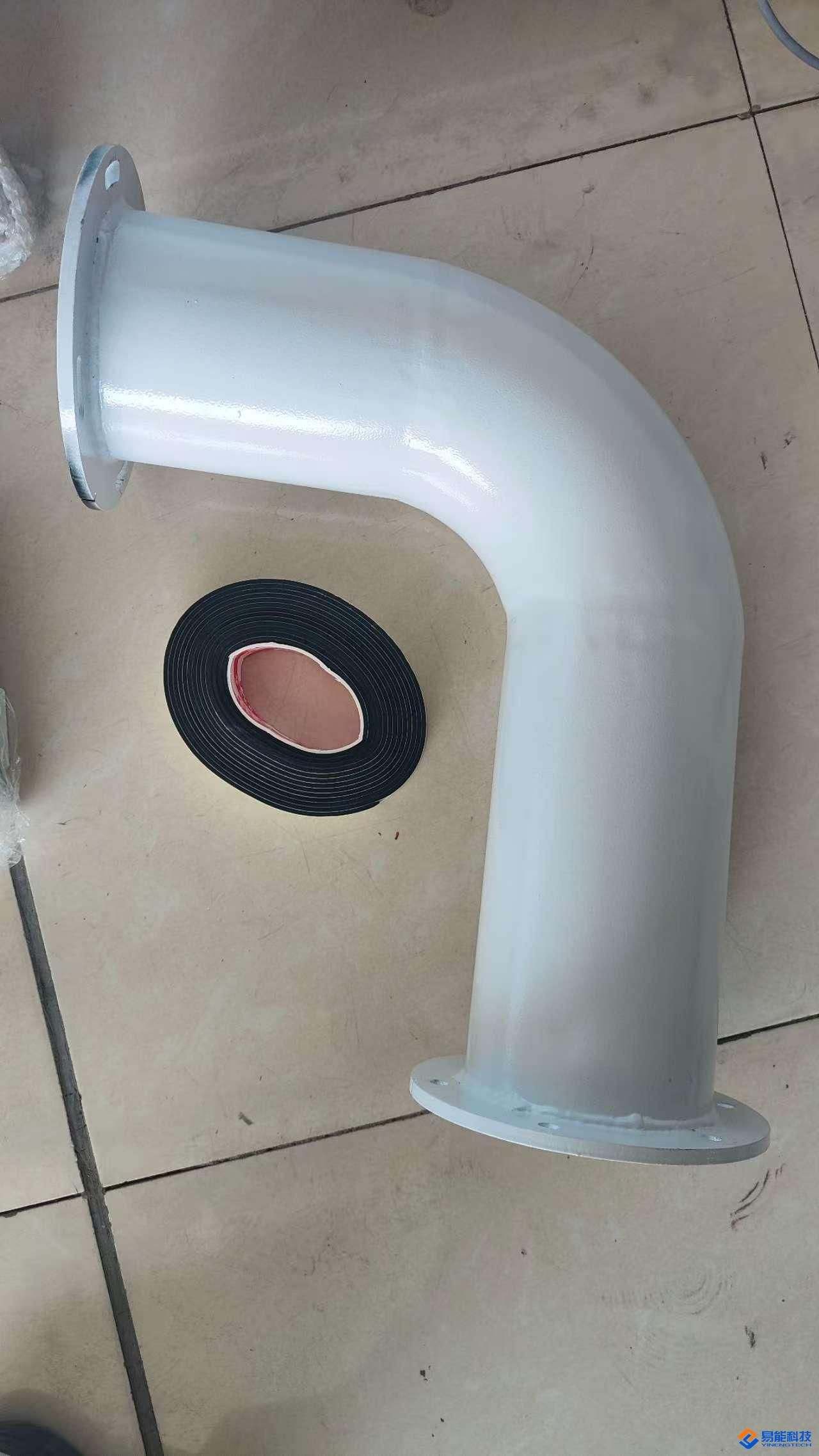

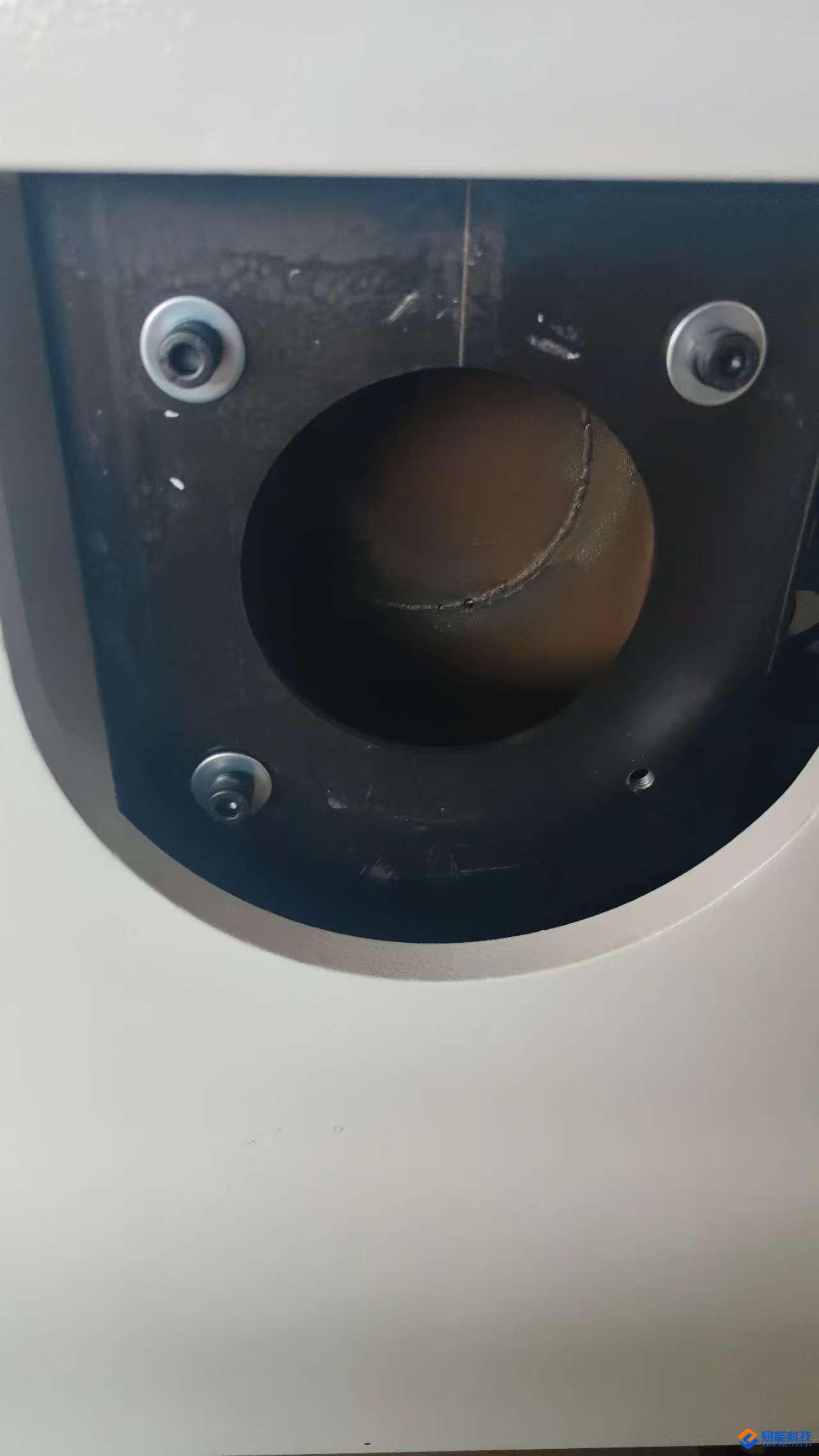

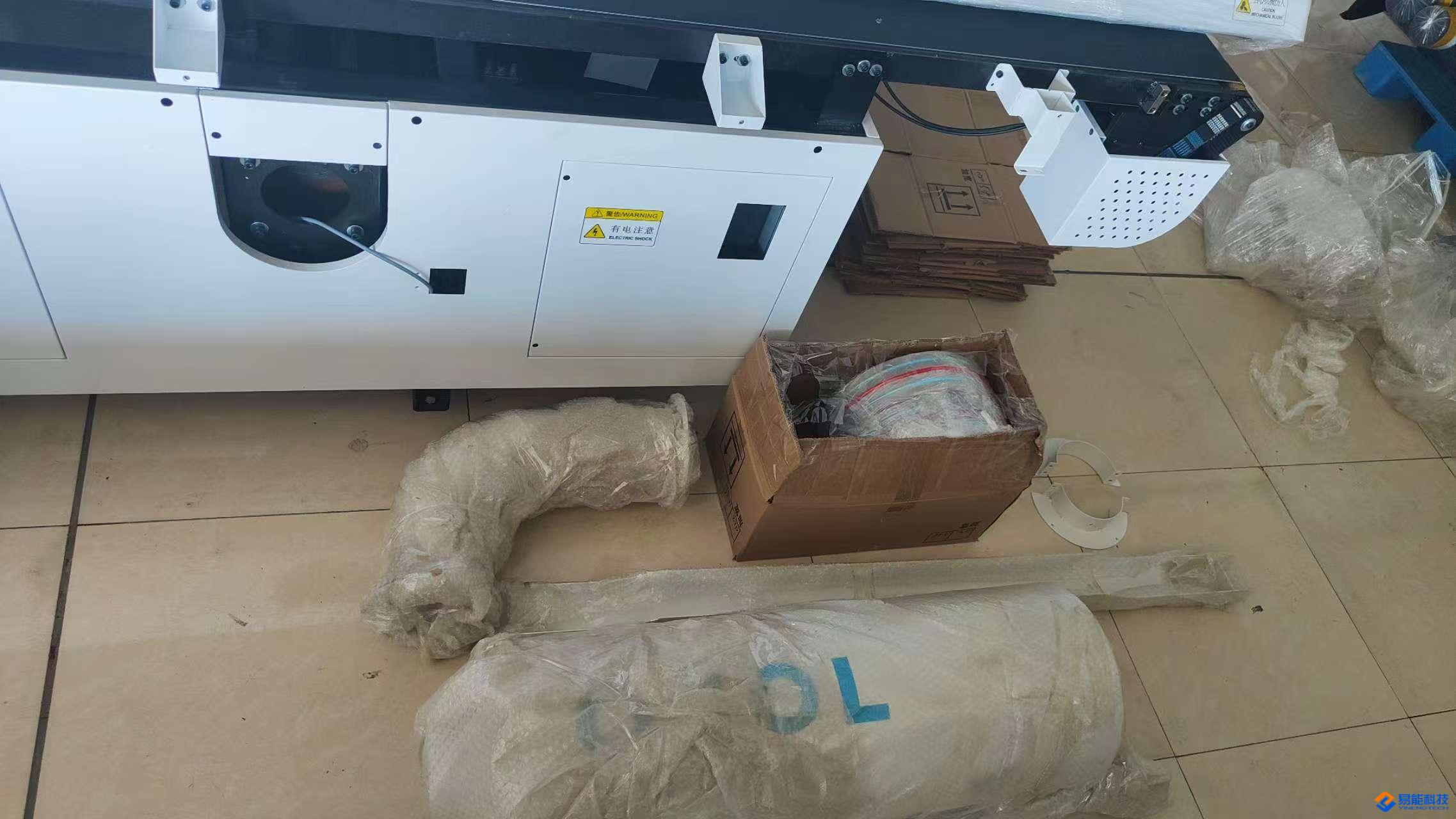

准备排气管、海绵条，拆除安装位预留的螺丝

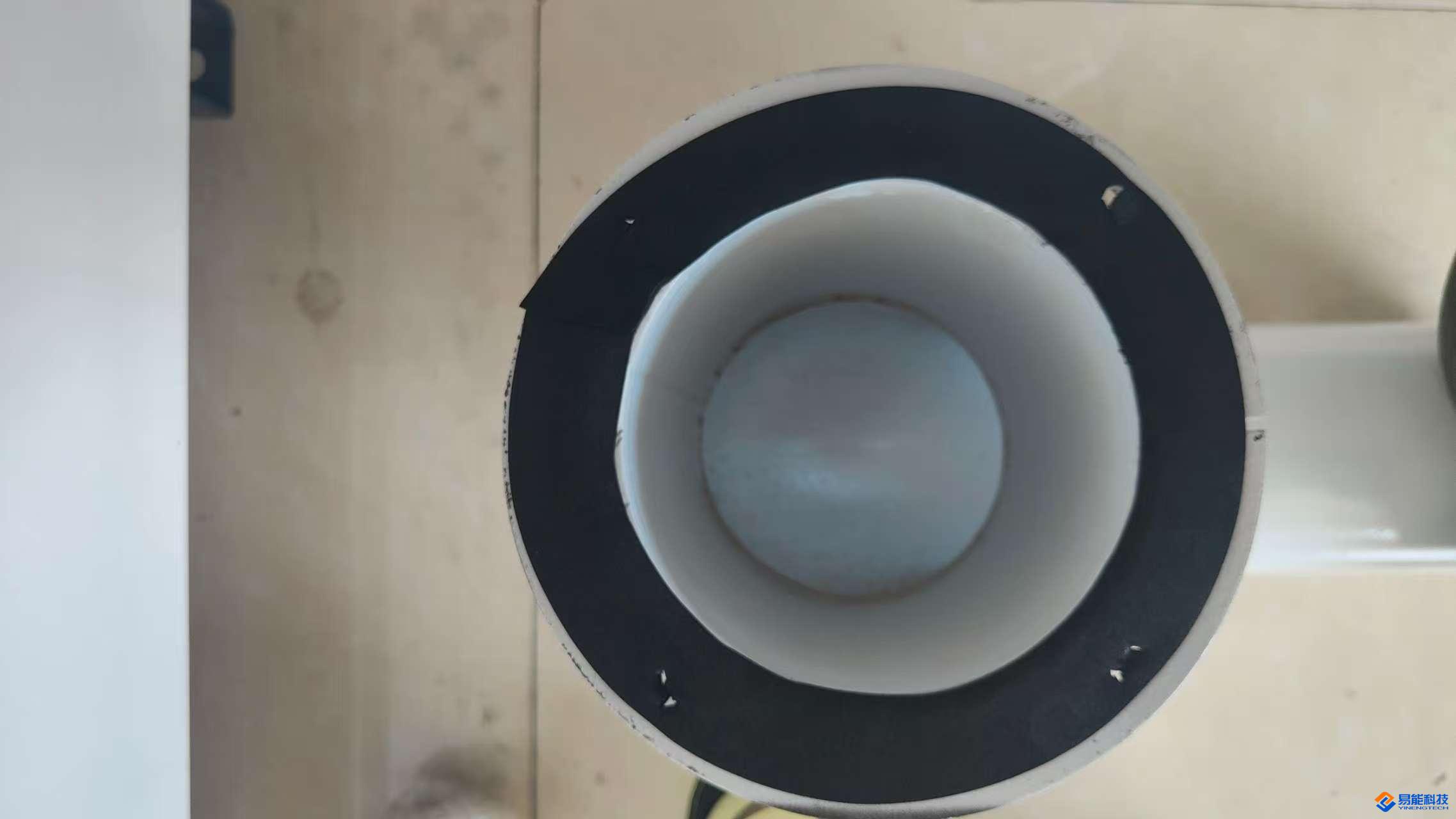

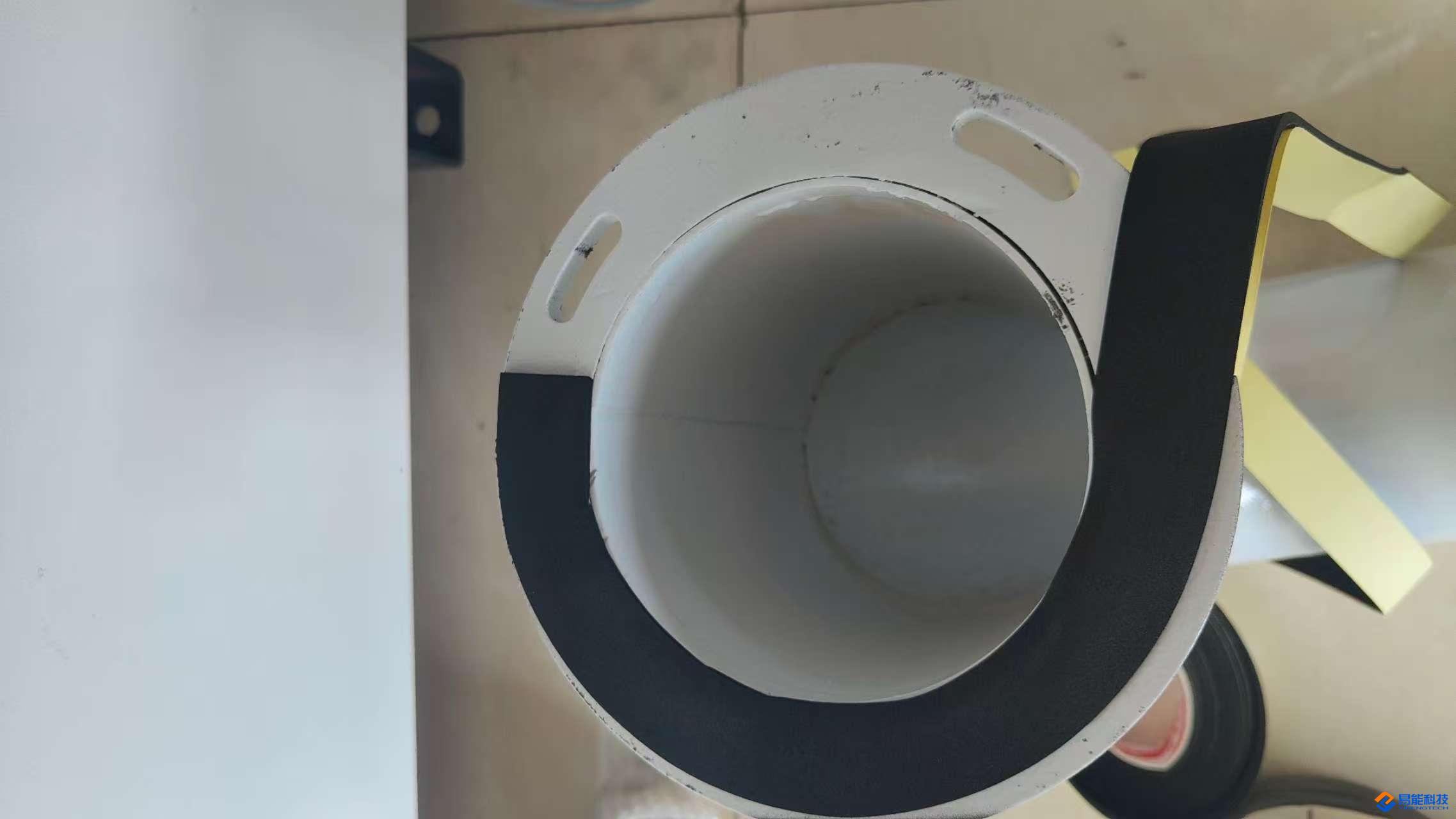

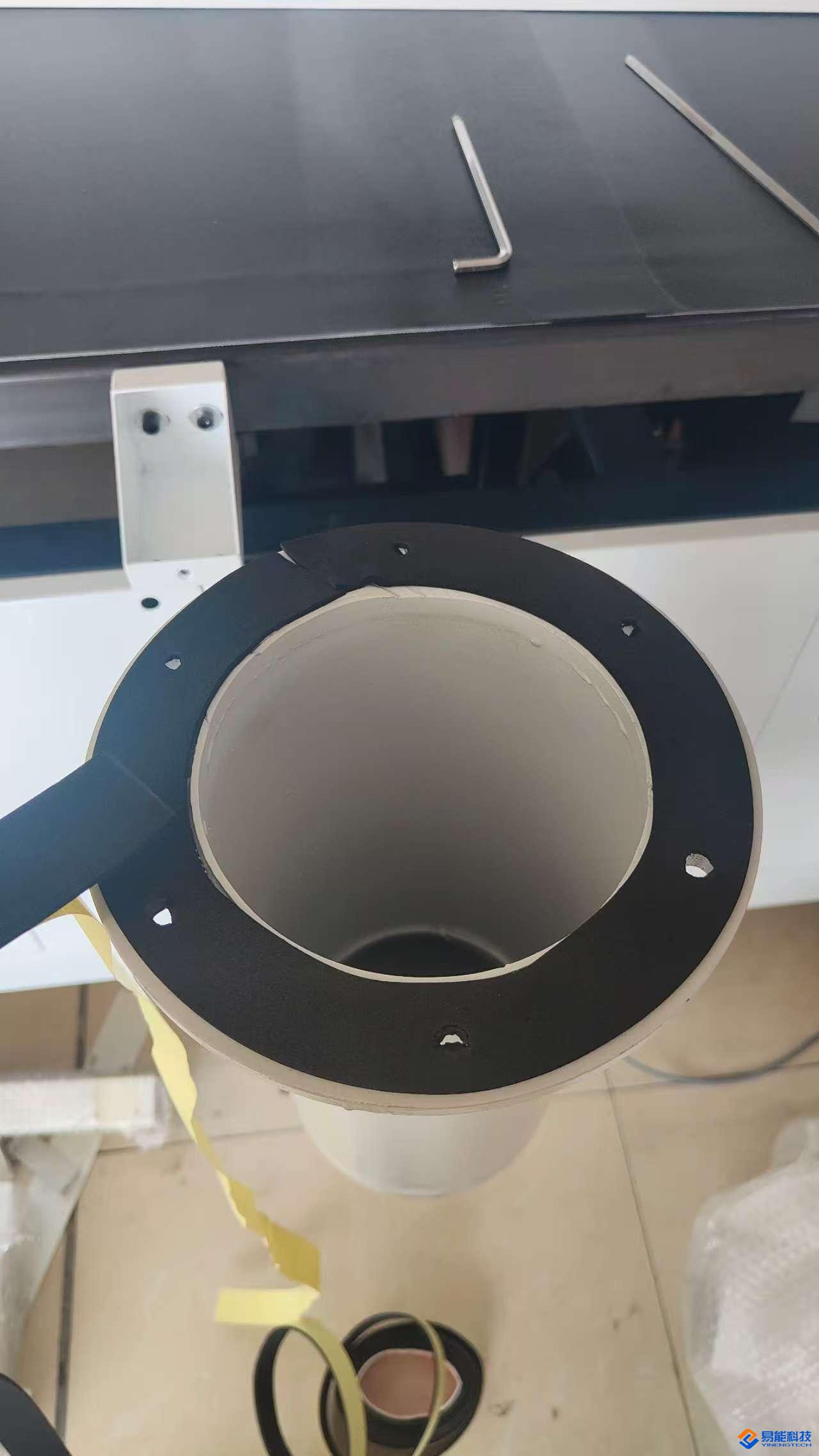

将海绵条沿法兰贴满一圈，并将法兰上的螺丝孔位置戳穿
安装弯头的4颗螺丝且不要拧紧，在另一头同样贴好海绵条

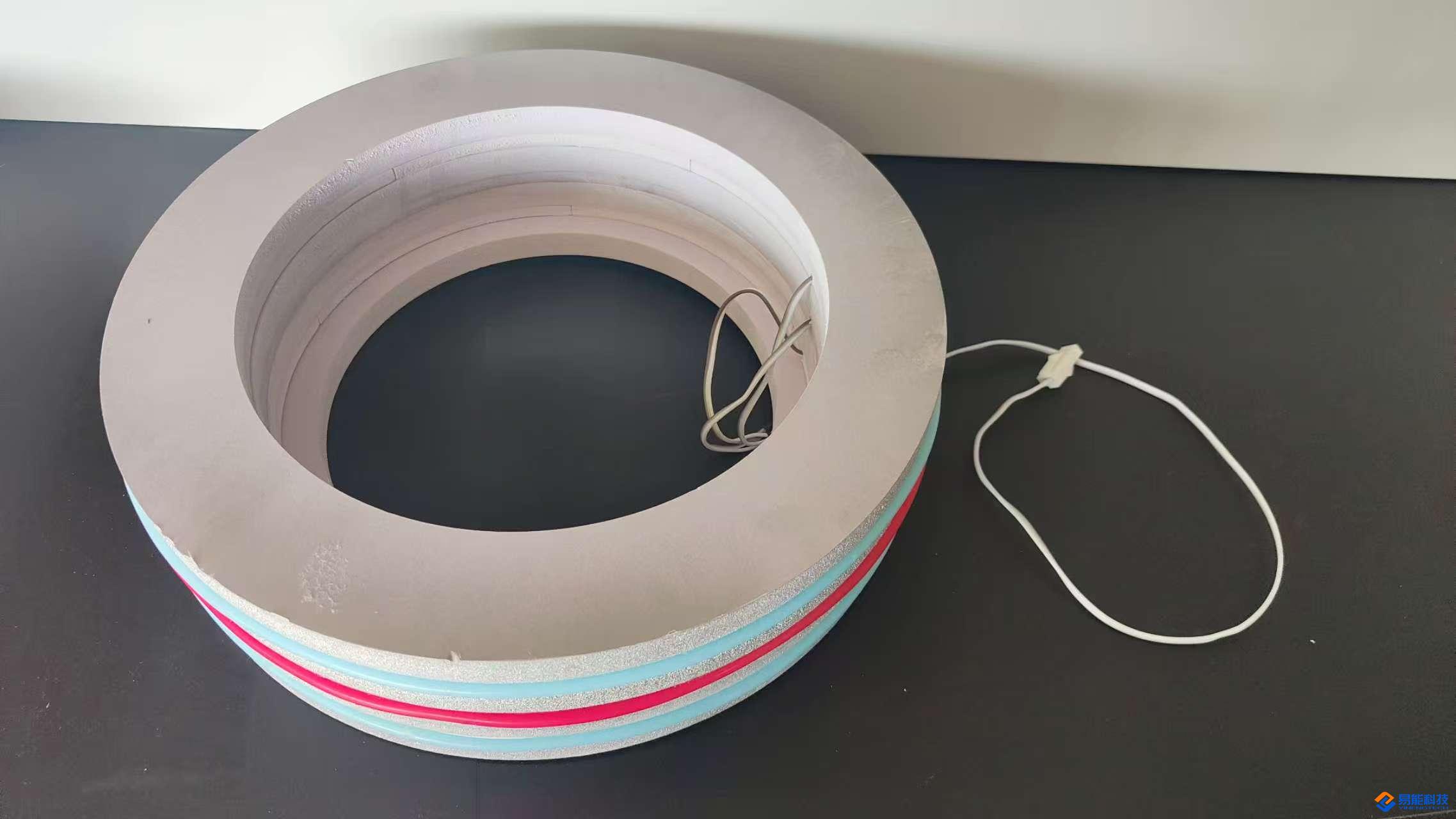

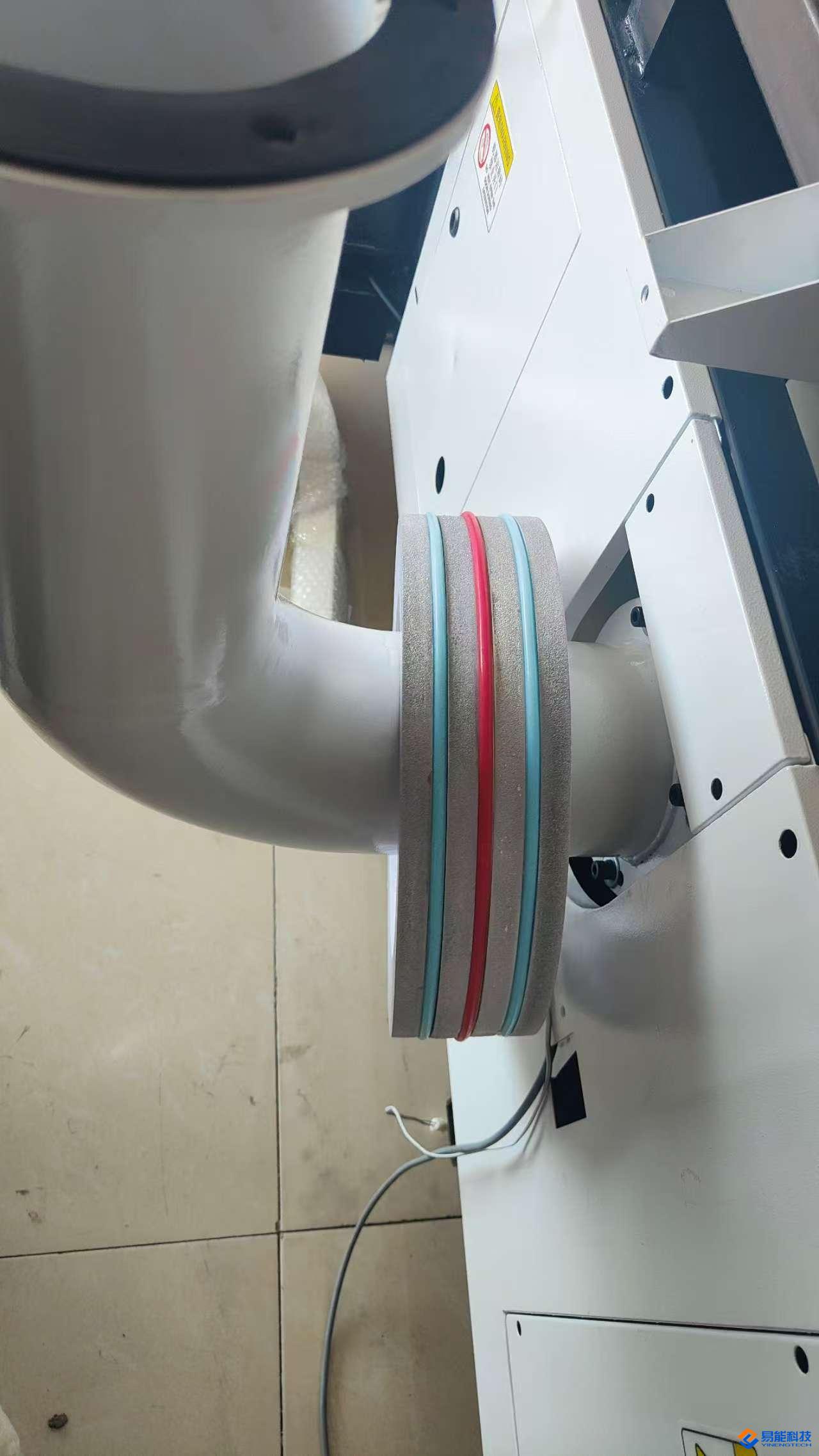

取一个灯罩，灯罩外观不同以实际为准，若灯罩带灯条则选择电源线短的那一个

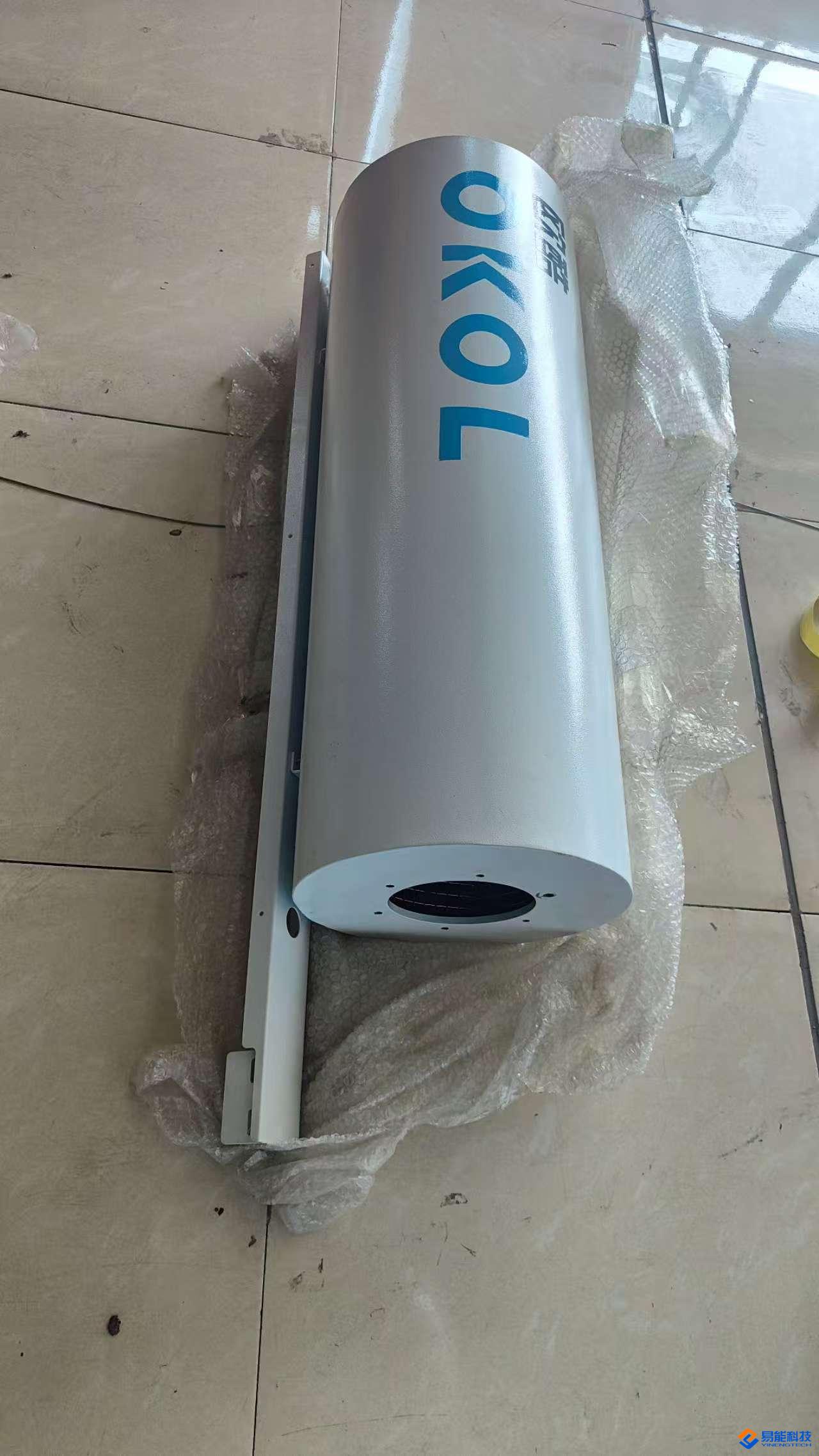

将灯罩套入弯头，取出排气管，拆除底部的螺丝

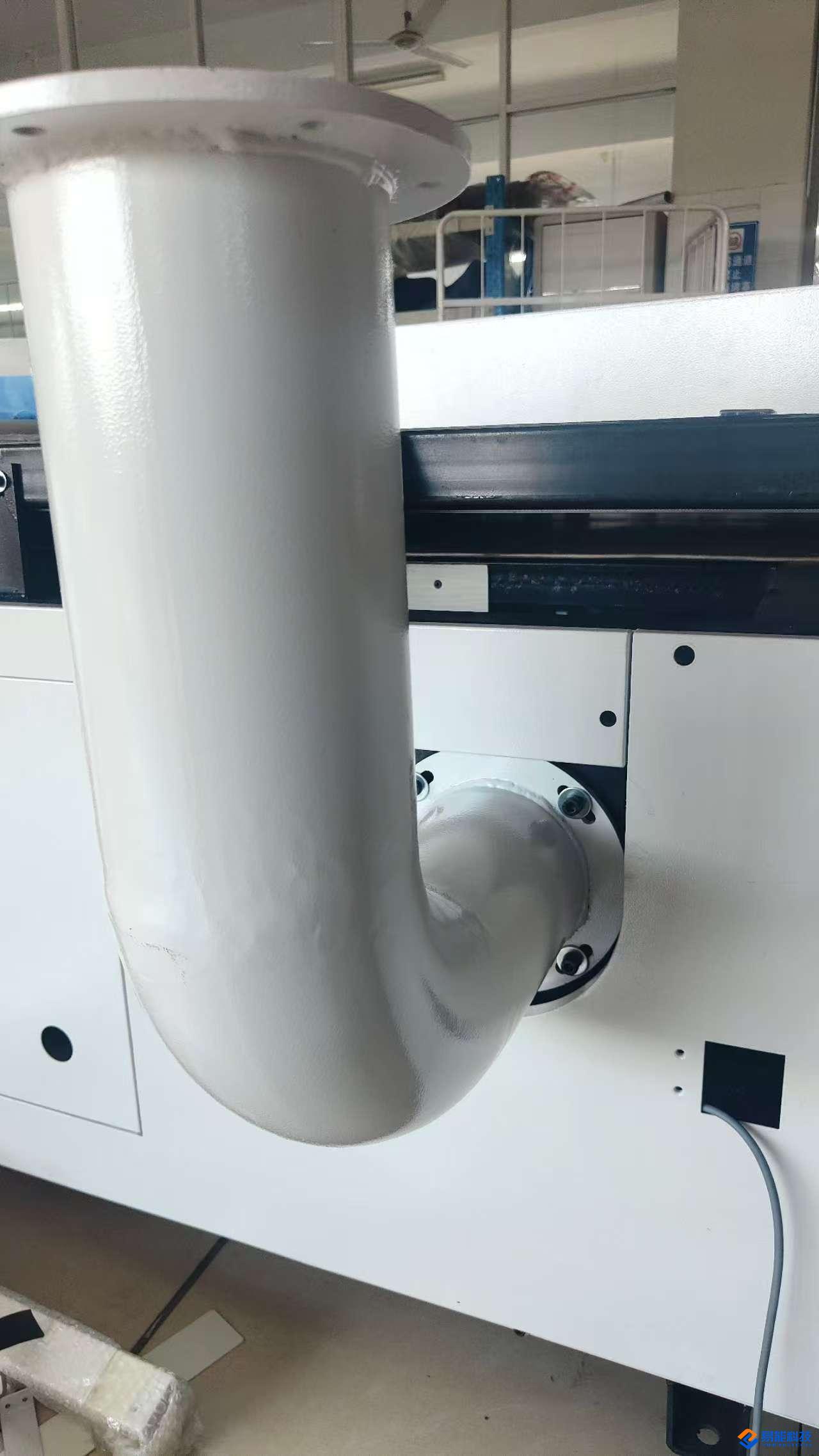

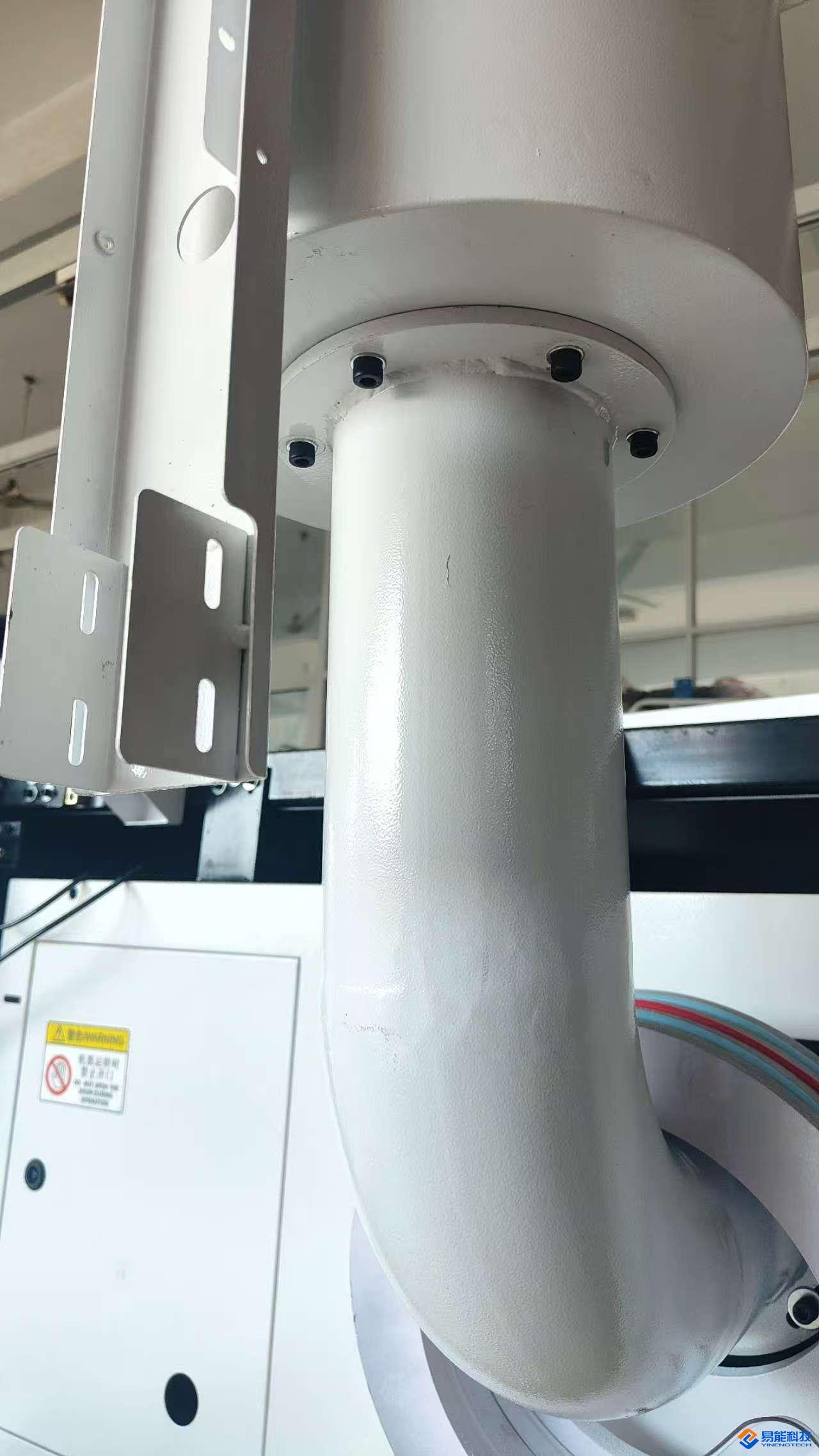

将排气管按图示方向放置在弯头上，对准6个螺丝孔，并安装螺丝

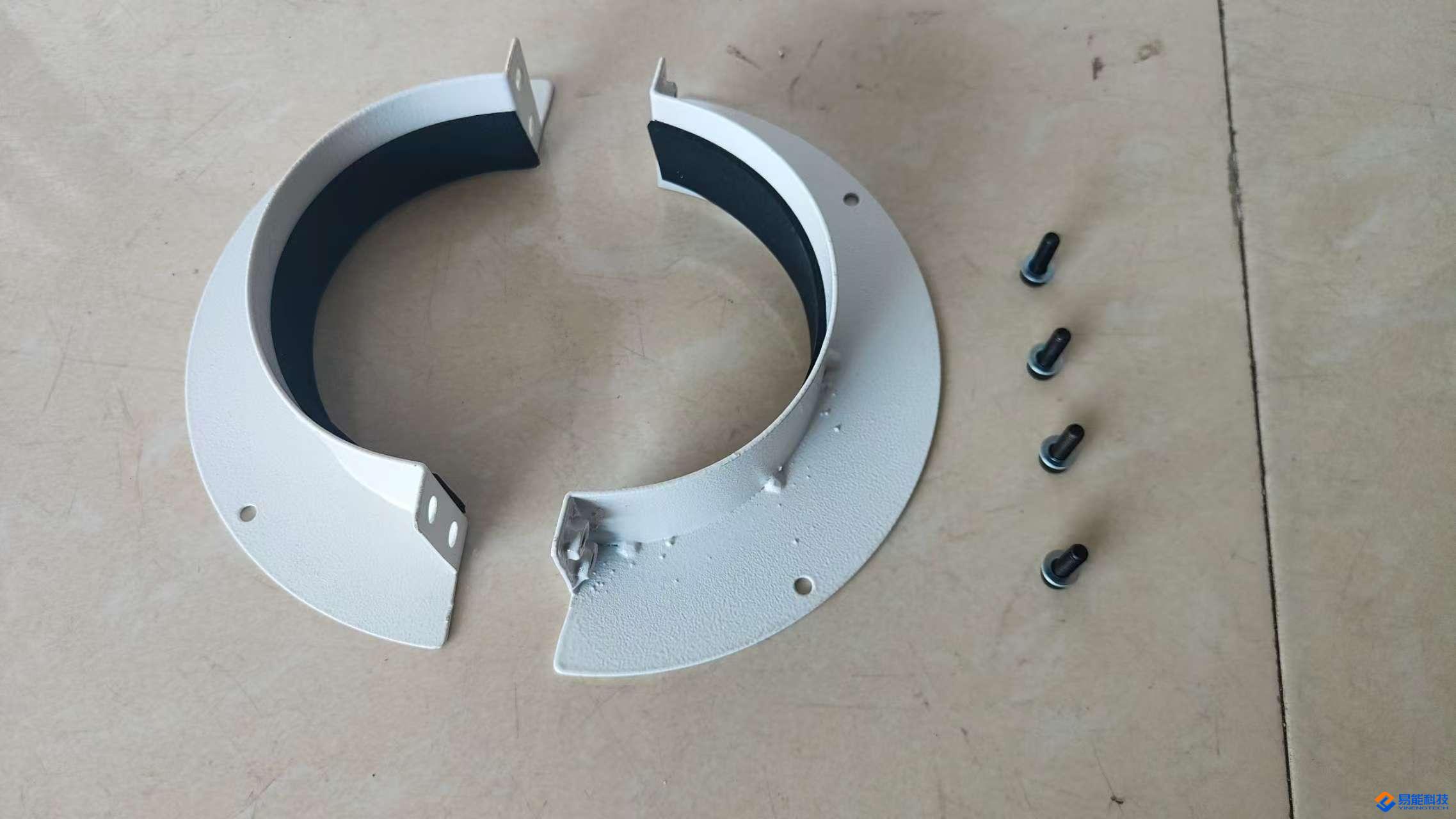

准备灯罩固定环，在内侧贴上海绵条，取4颗M5*20螺丝及垫圈

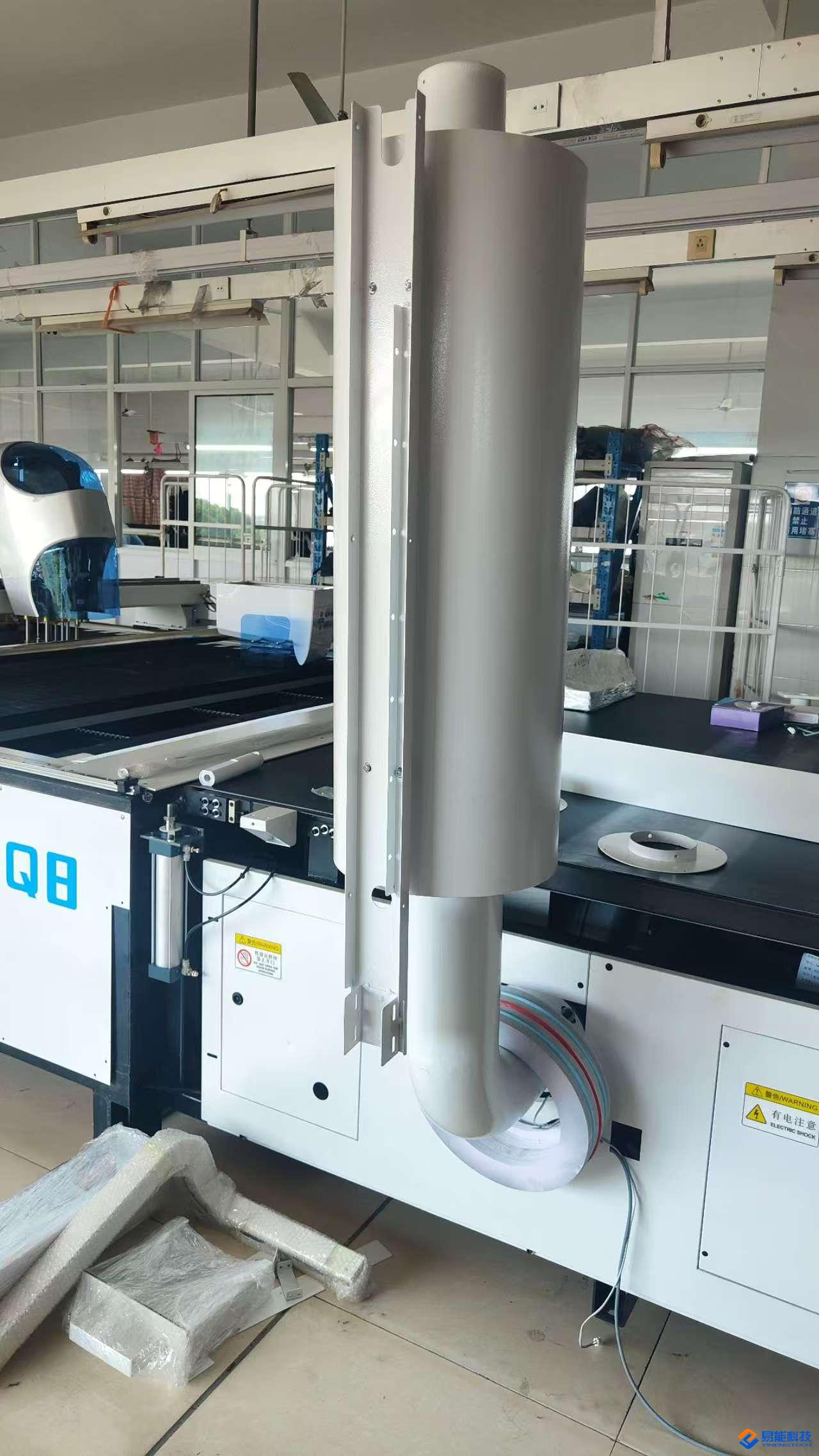

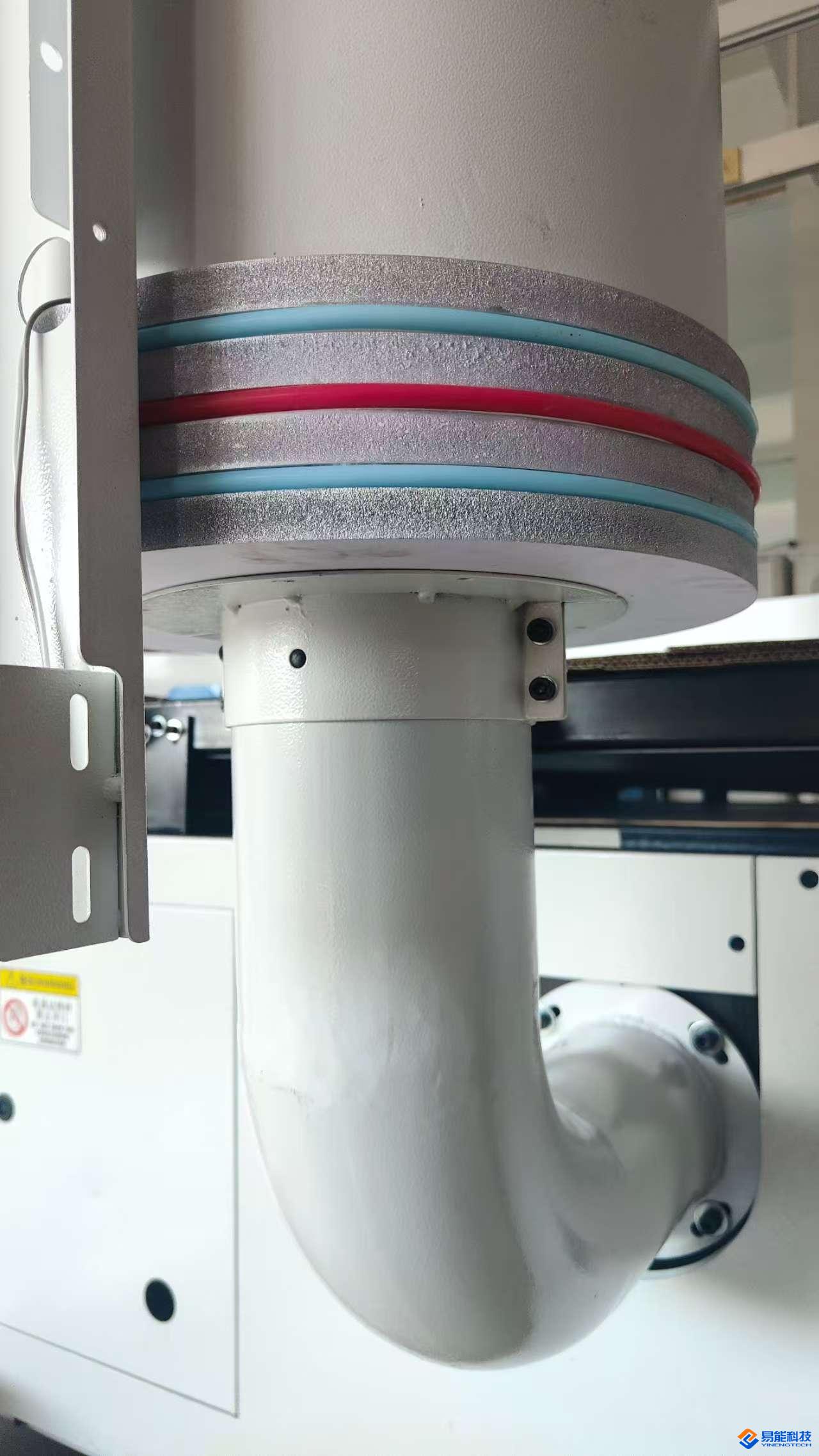

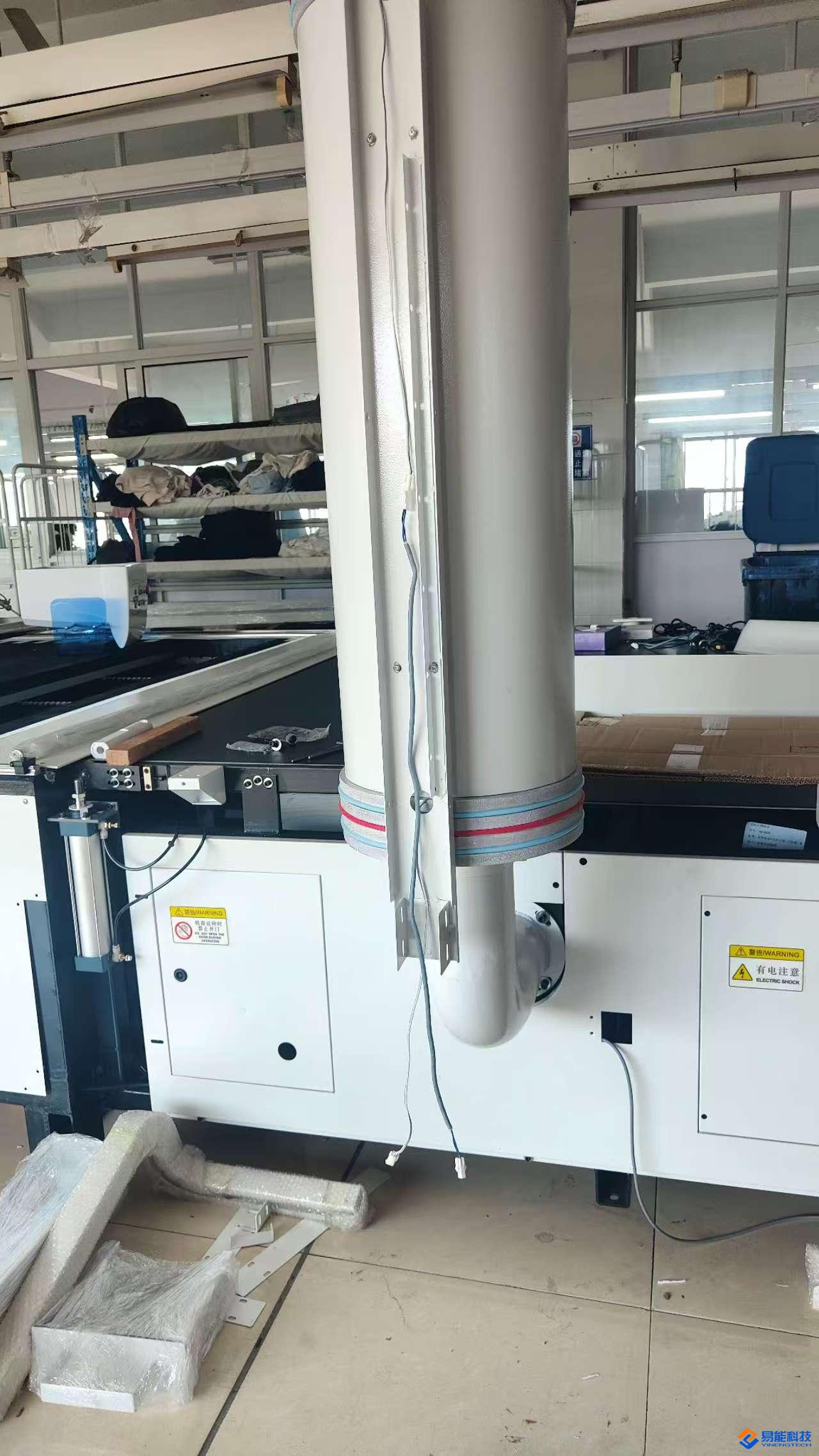

按图示安装，并将上灯罩安装至排气管顶部，调整排气管垂直度，并拧紧底部4颗螺丝

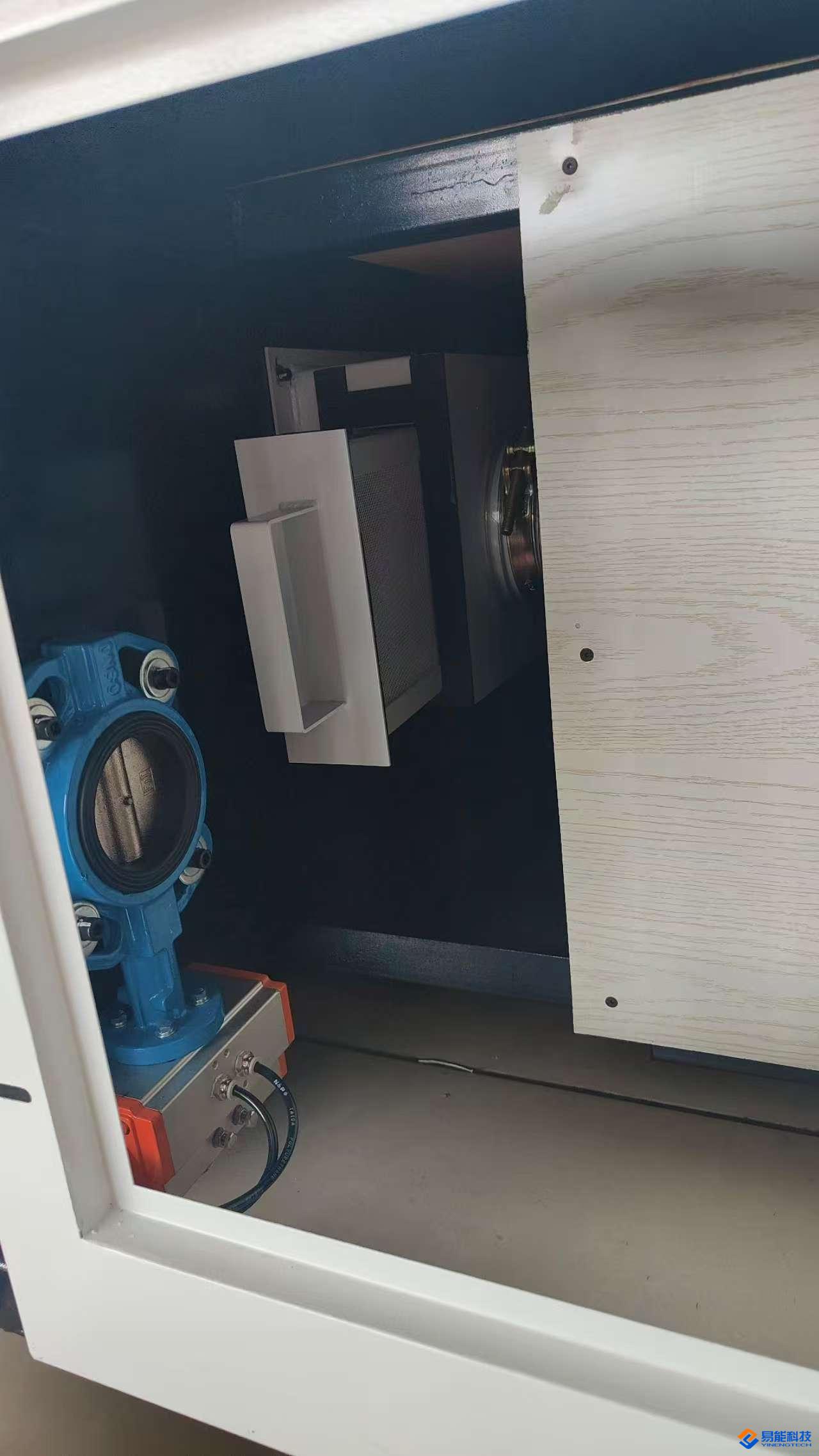

真空过滤网的安装

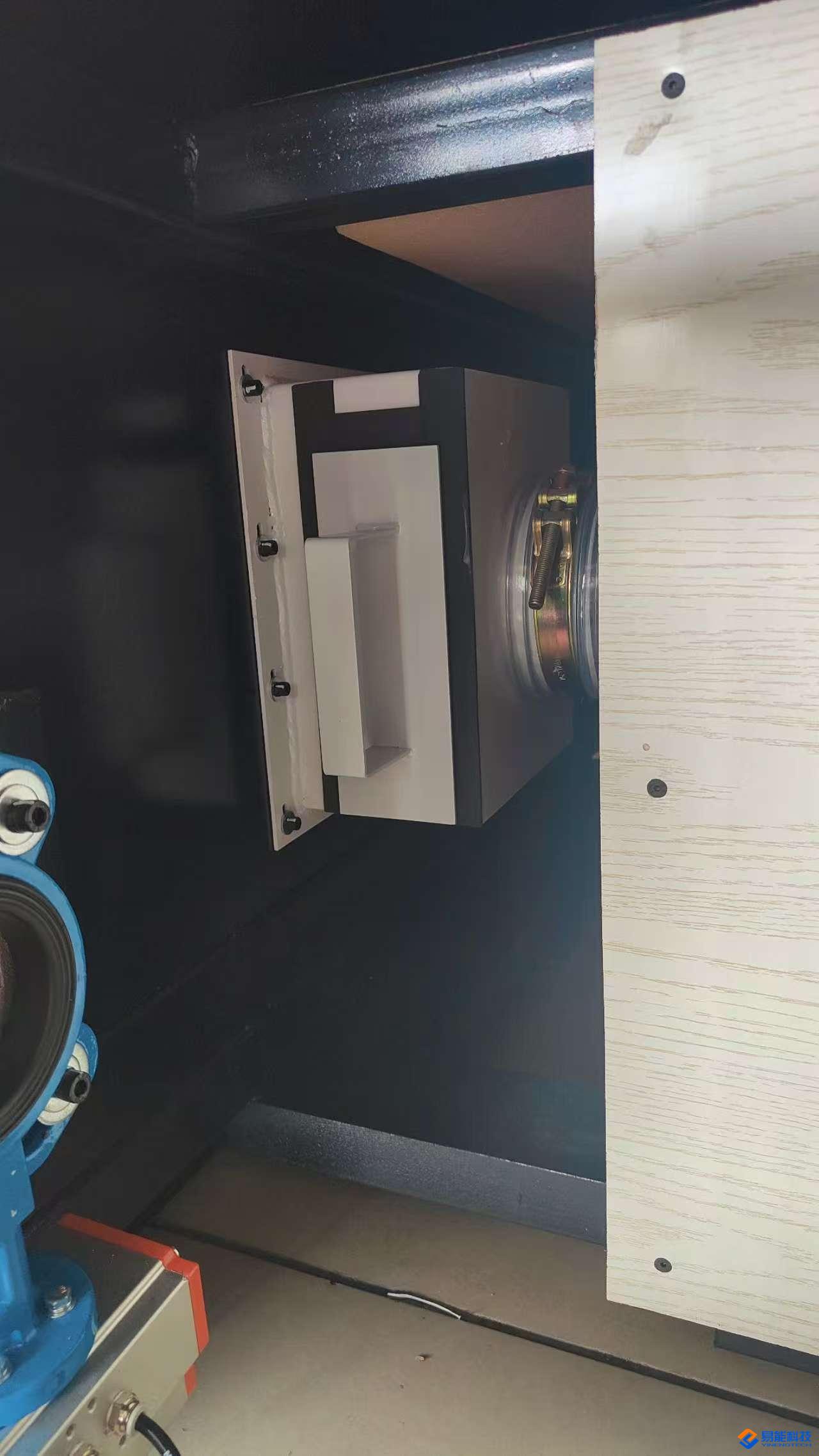

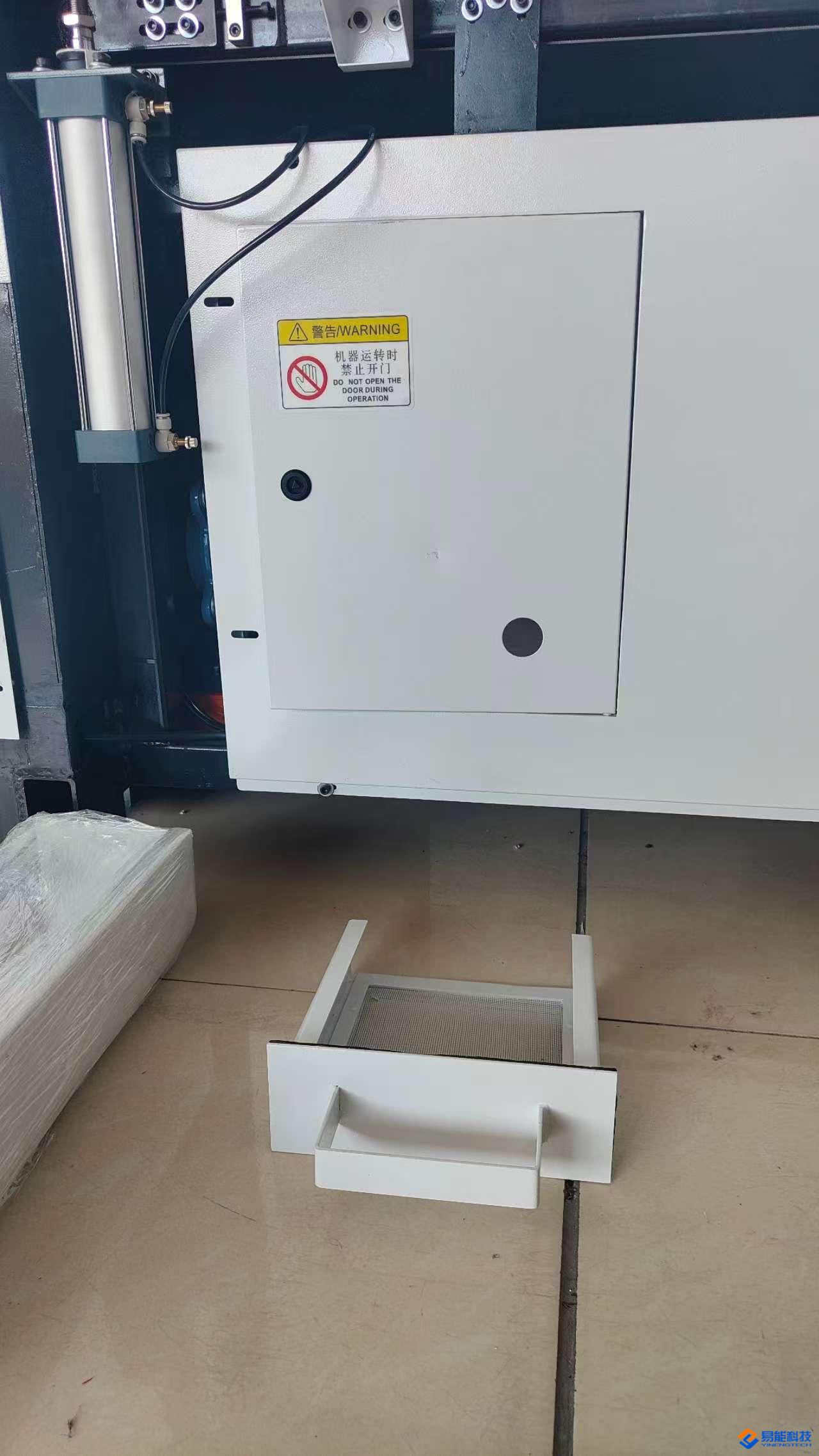

取出过滤网，按图示位置放入推到底即可，注意方向

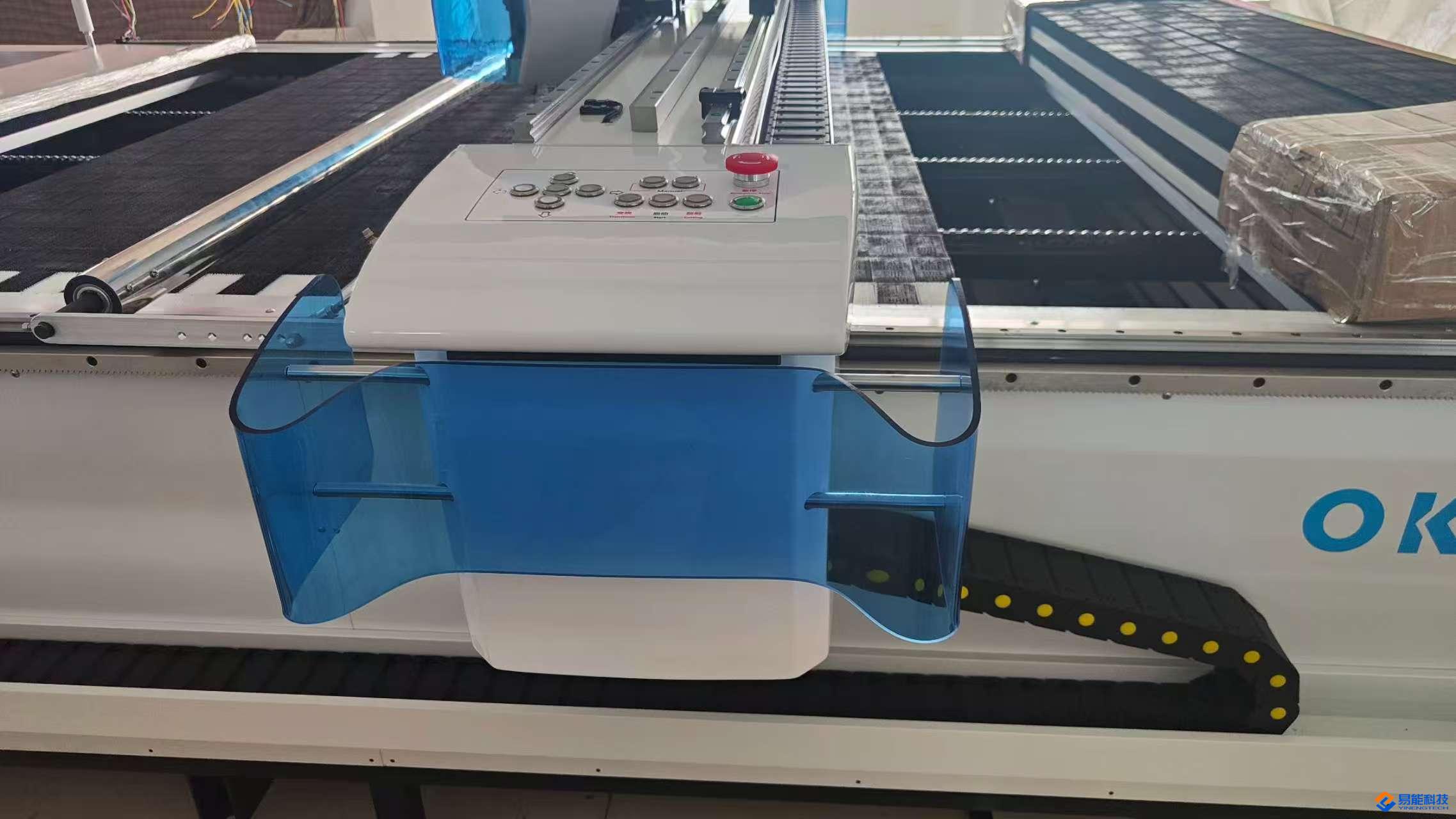

操作台的安装

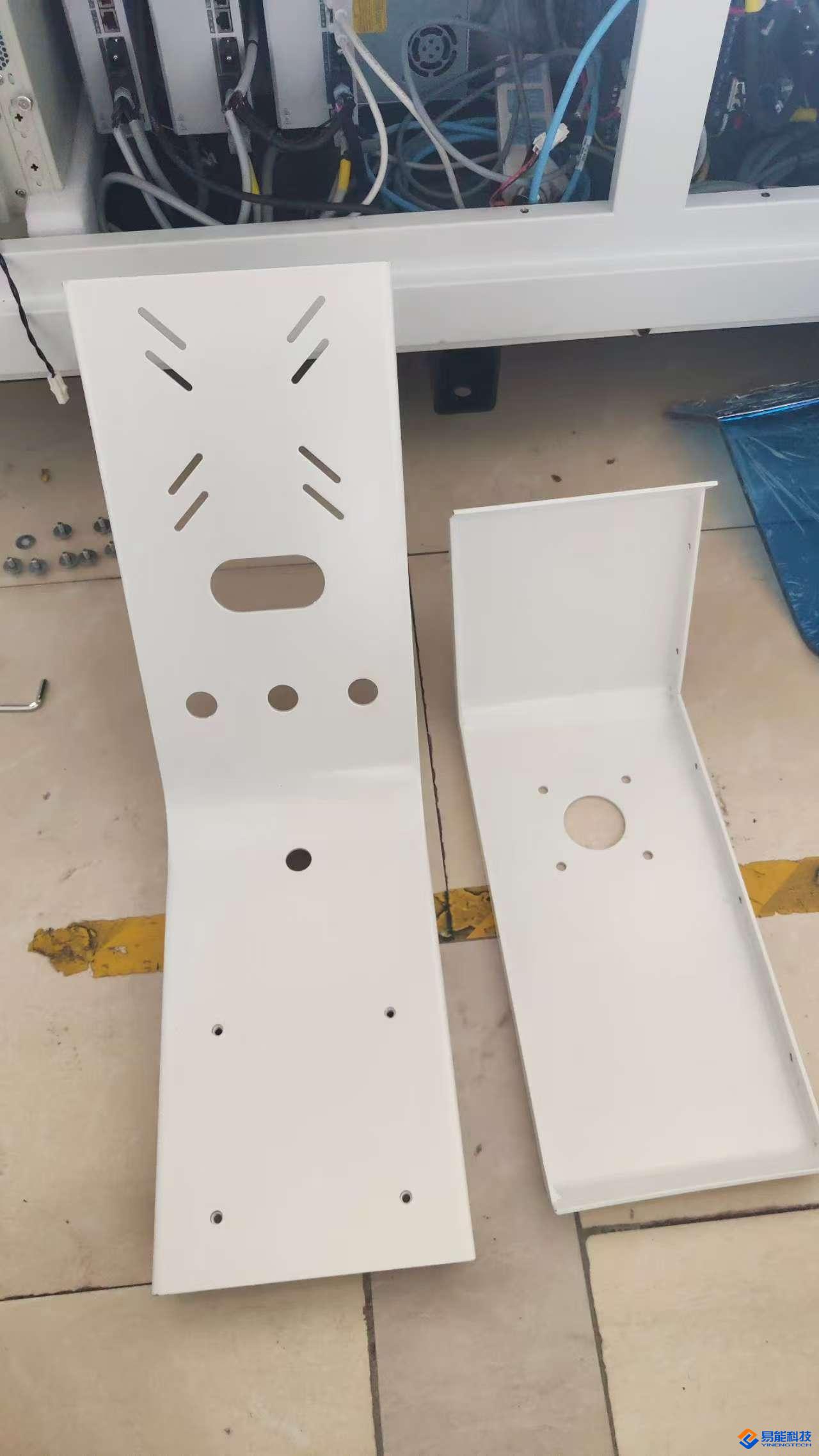

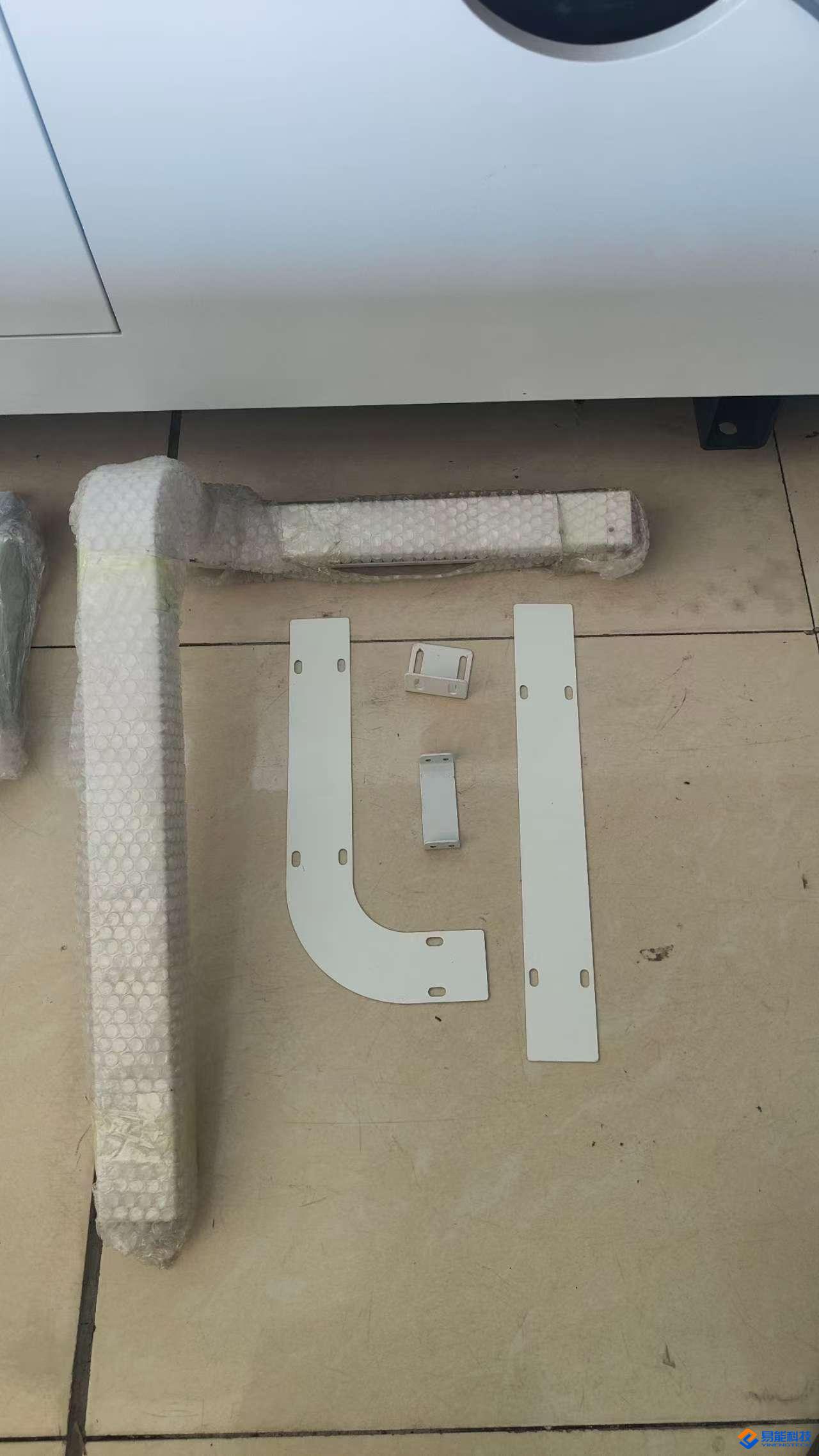

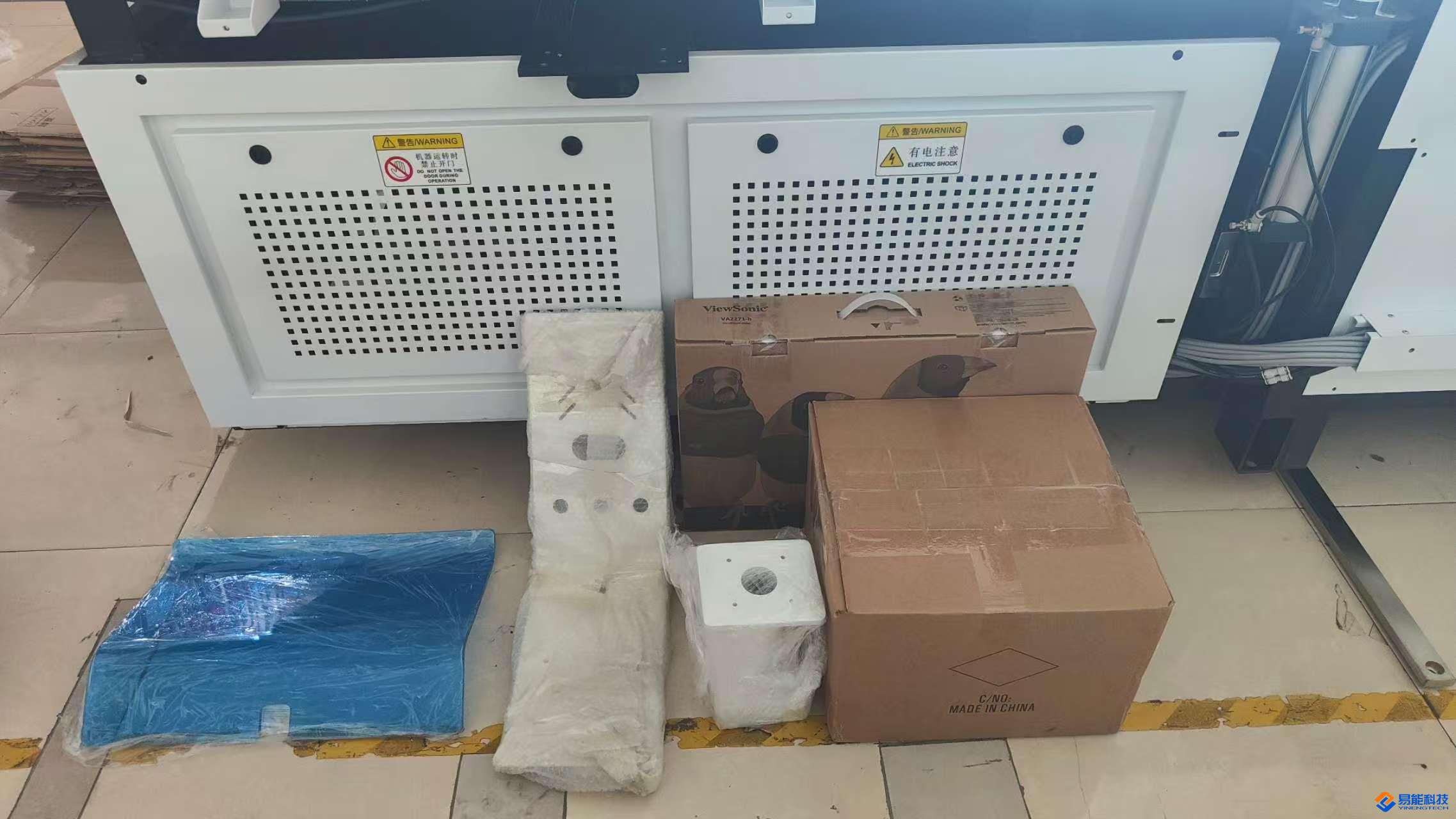

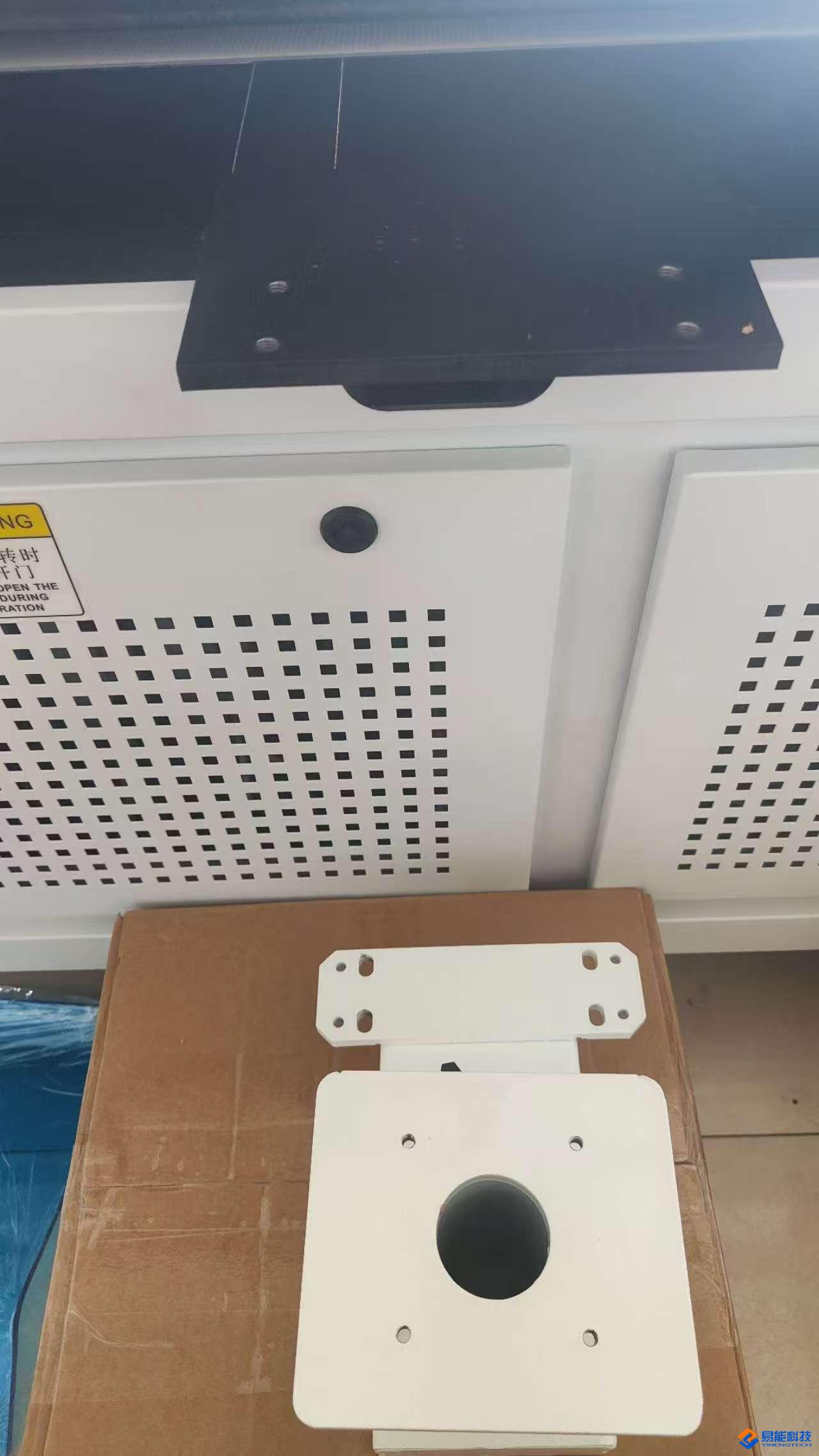

准备如下两组配件

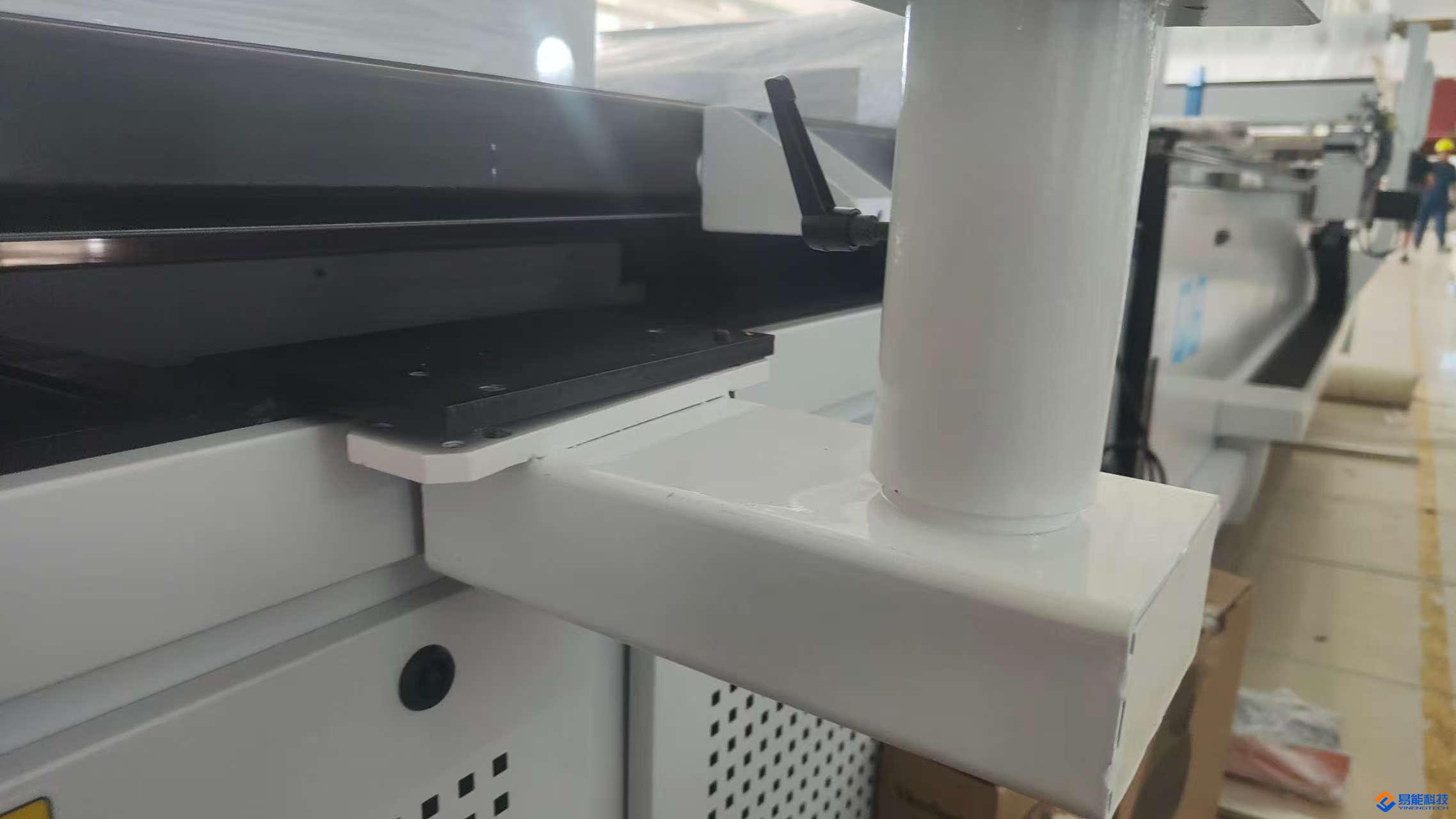

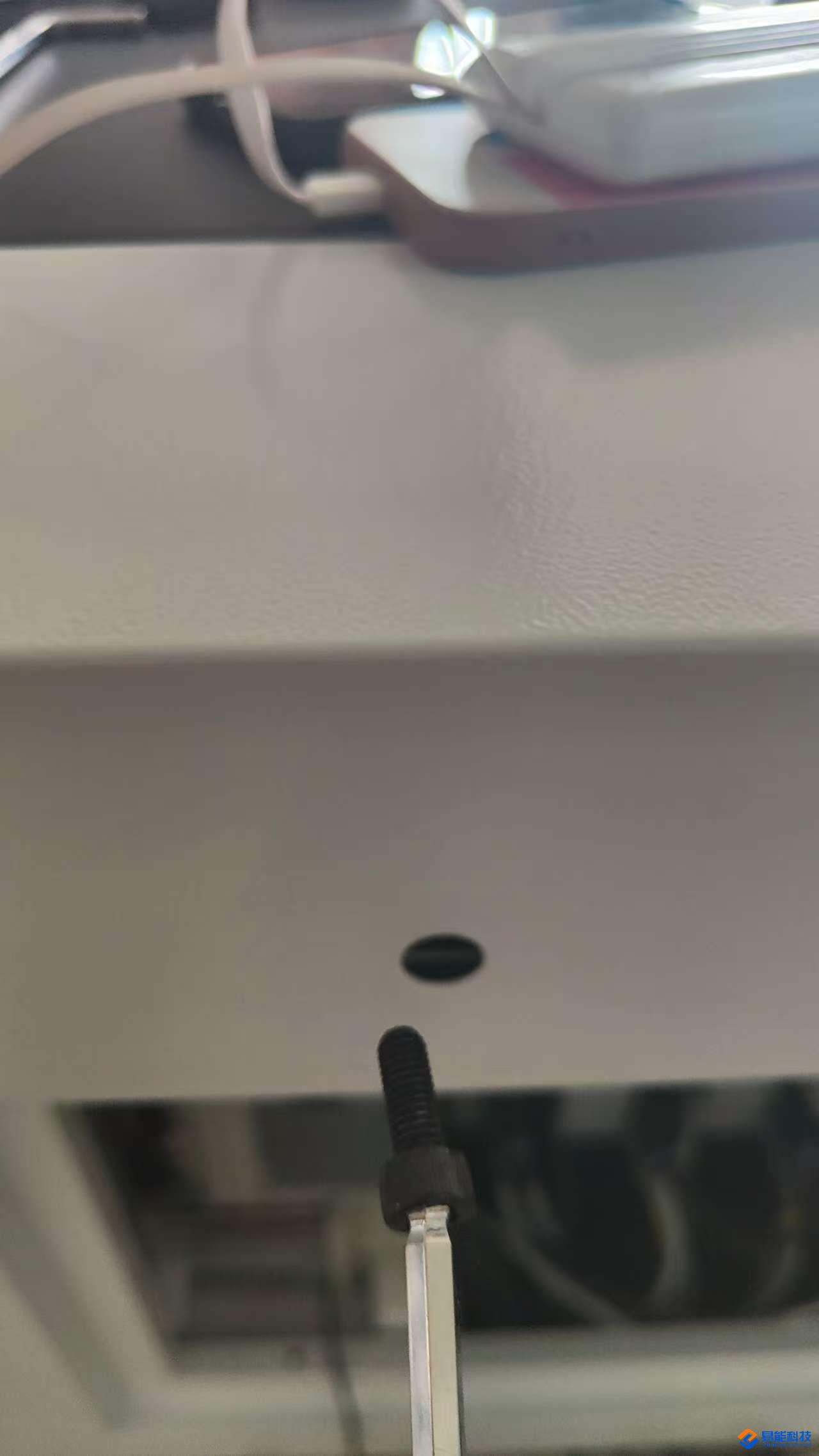

使用1颗M8螺丝固定底座，但不要拧紧，使其可以旋转

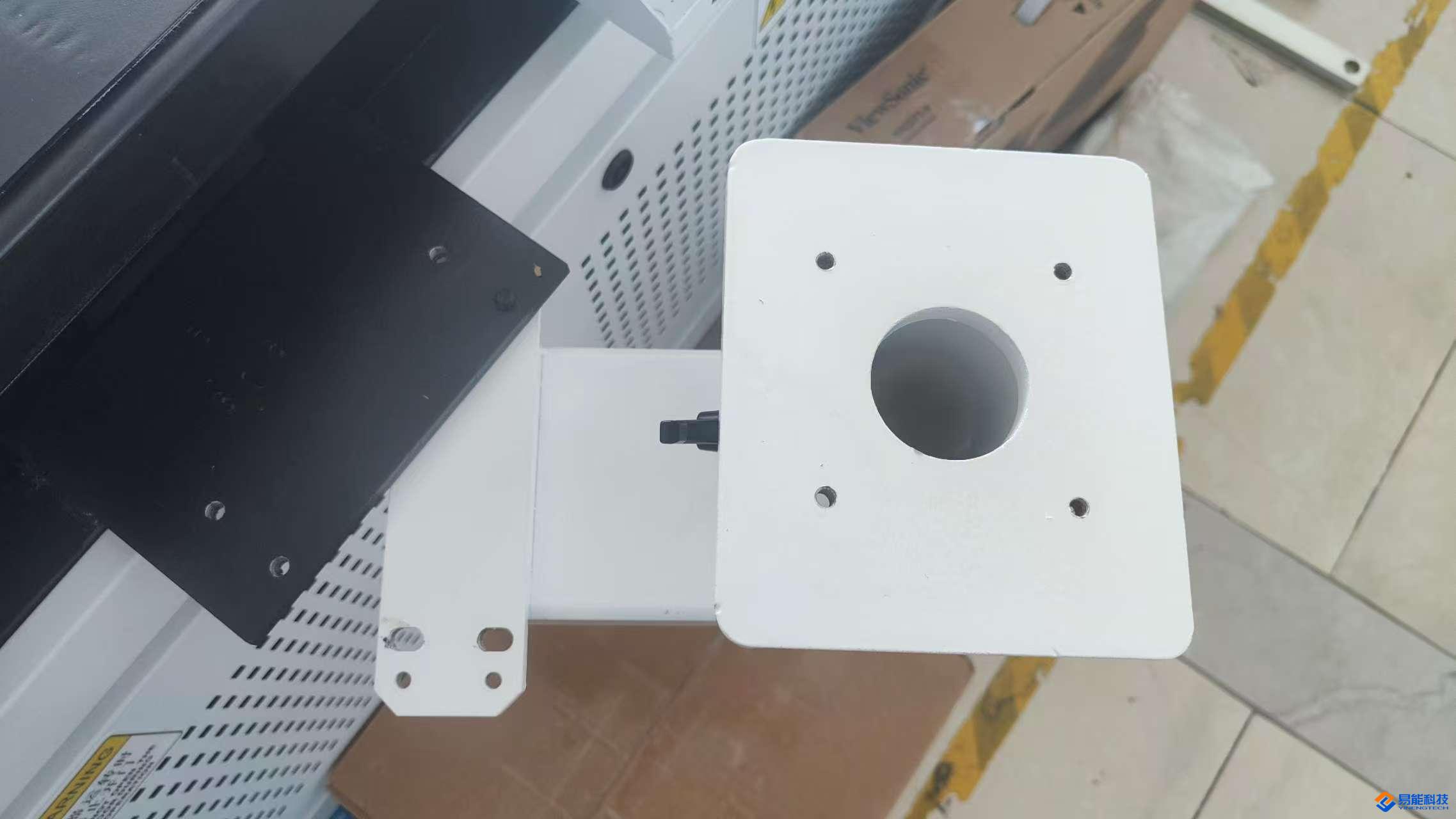

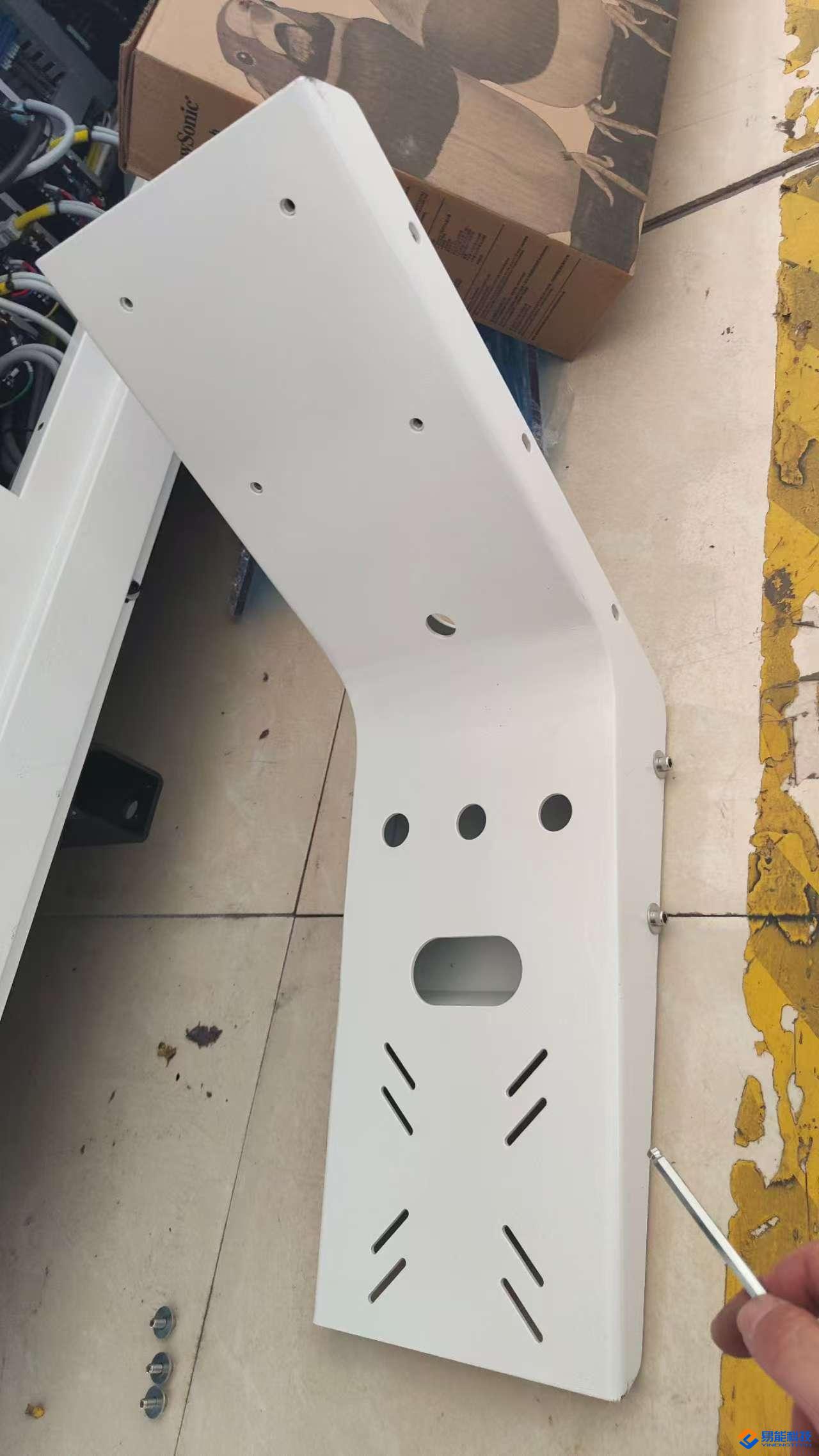

拆开显示器支架，安装下半部分
拆开电脑主机箱，取出所有附件

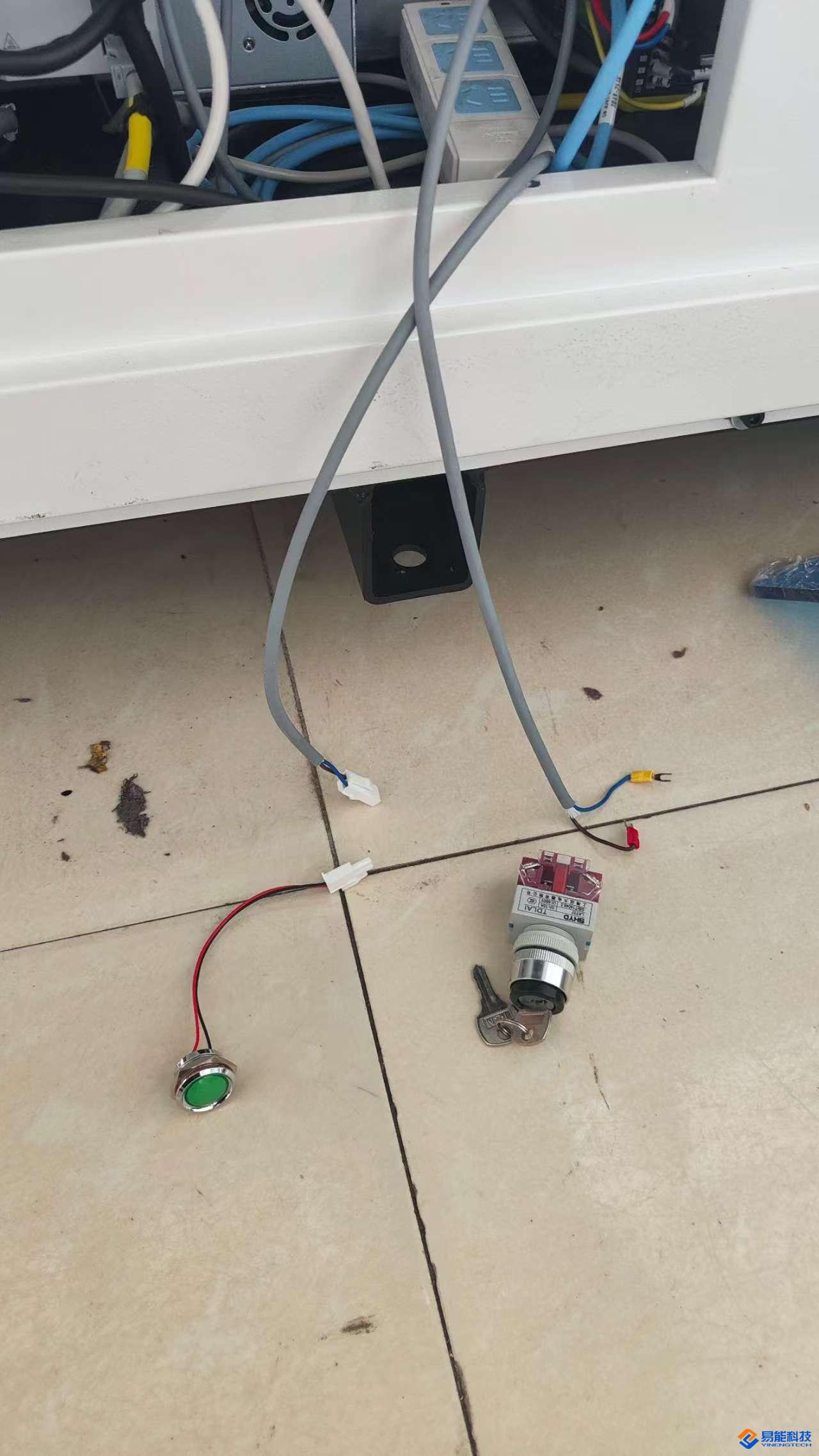

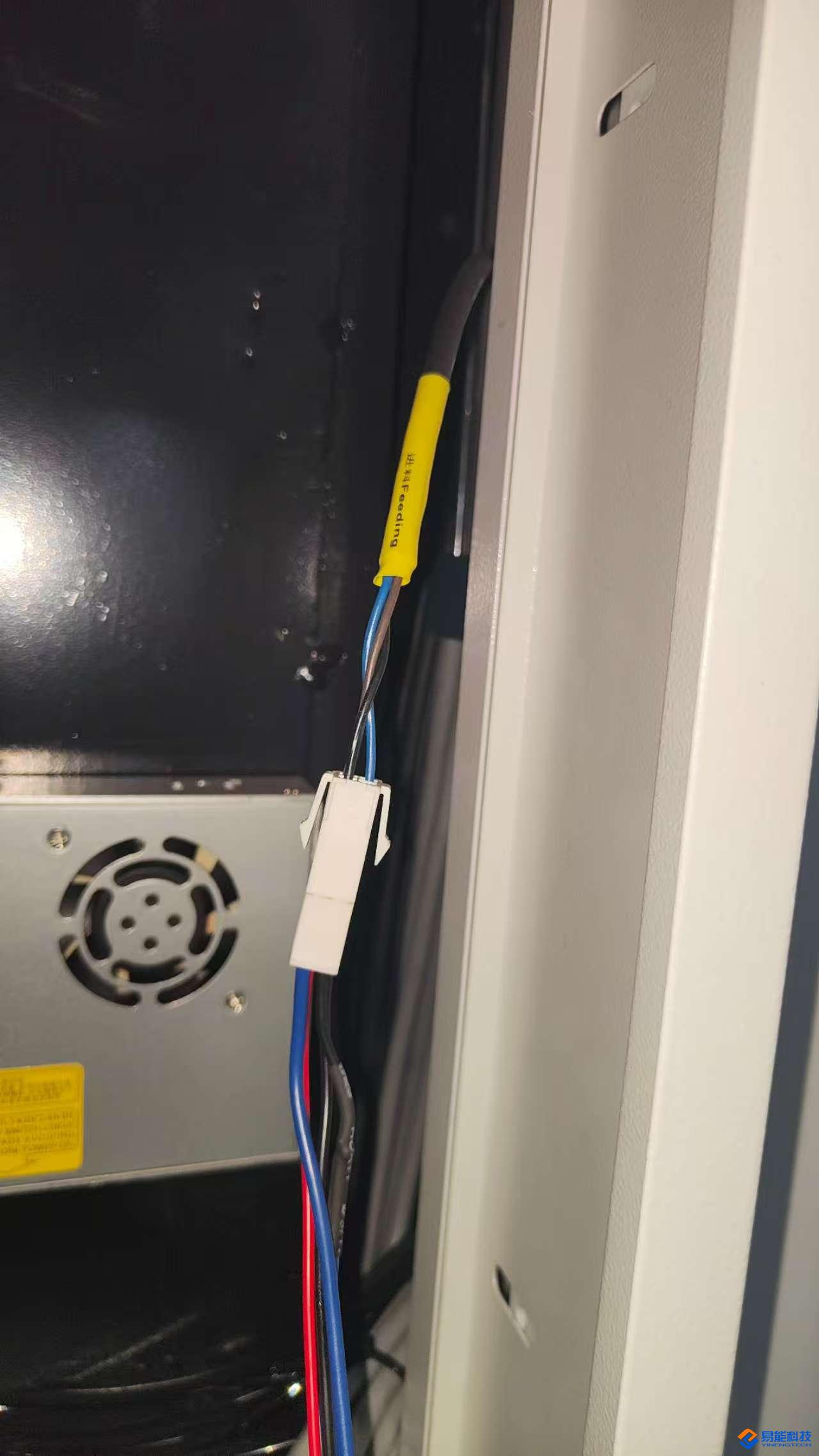

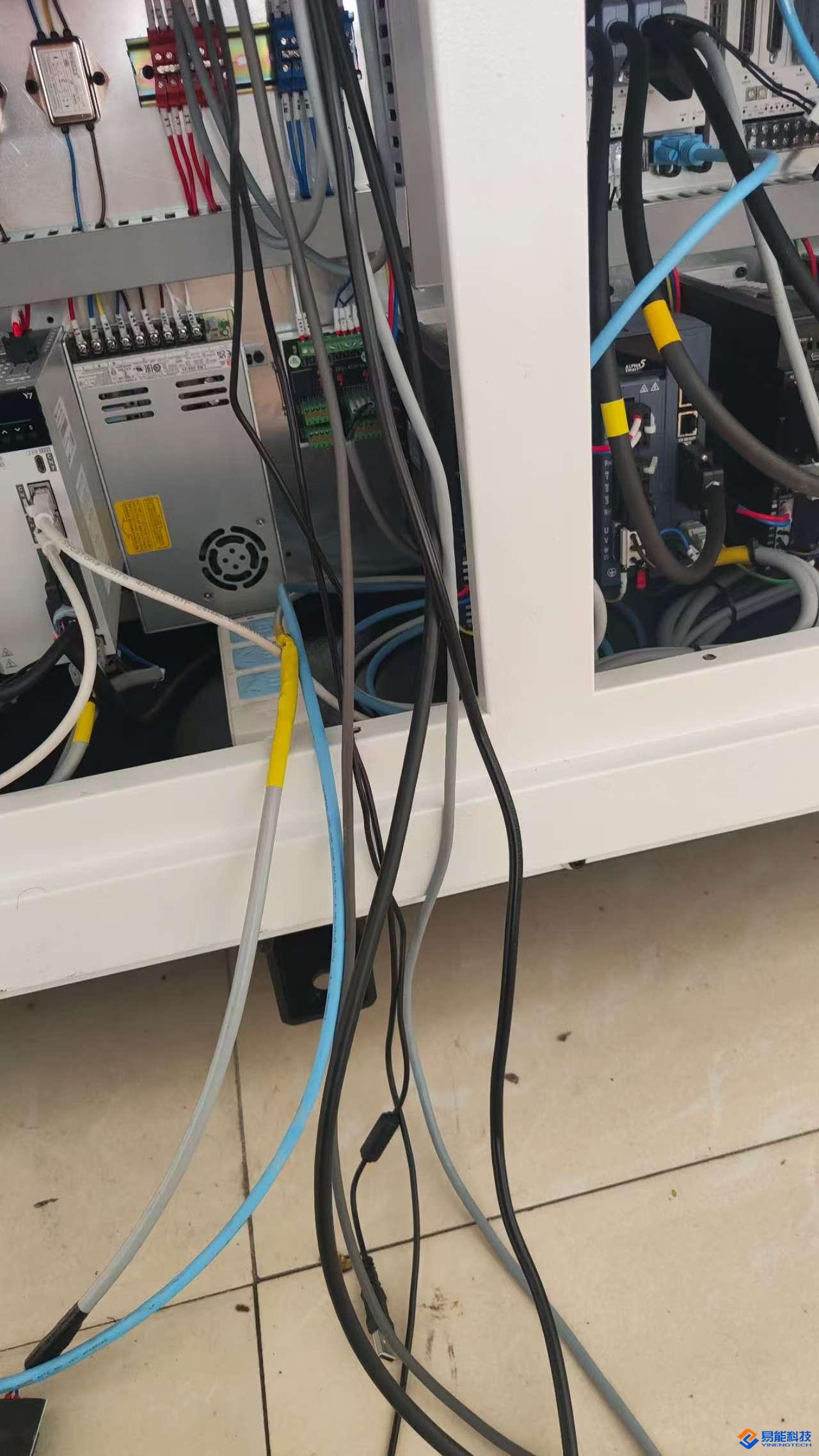

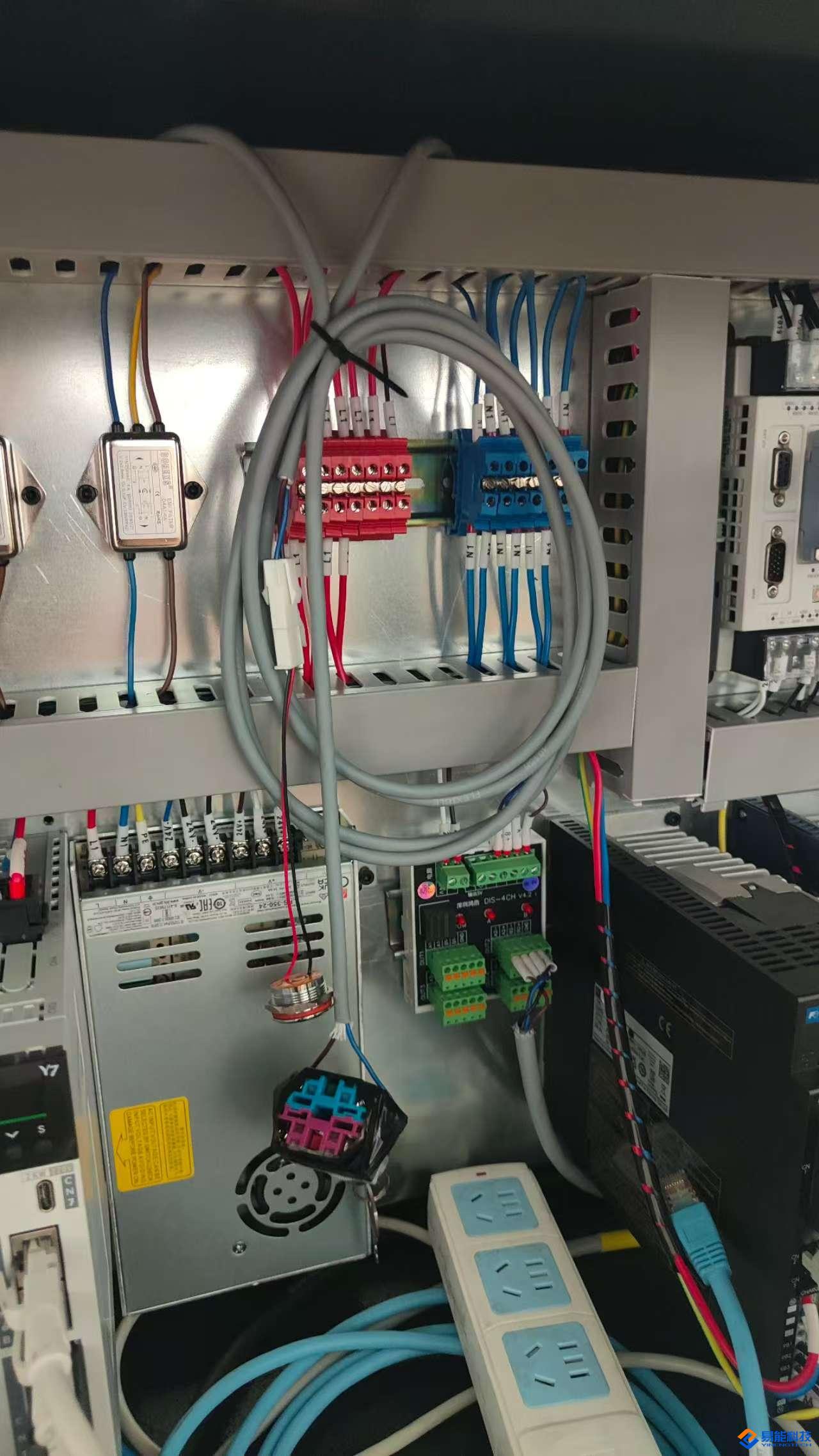

在电柜中找到如图这两根线，剪掉扎带，拆除钥匙开关，拔掉电源灯

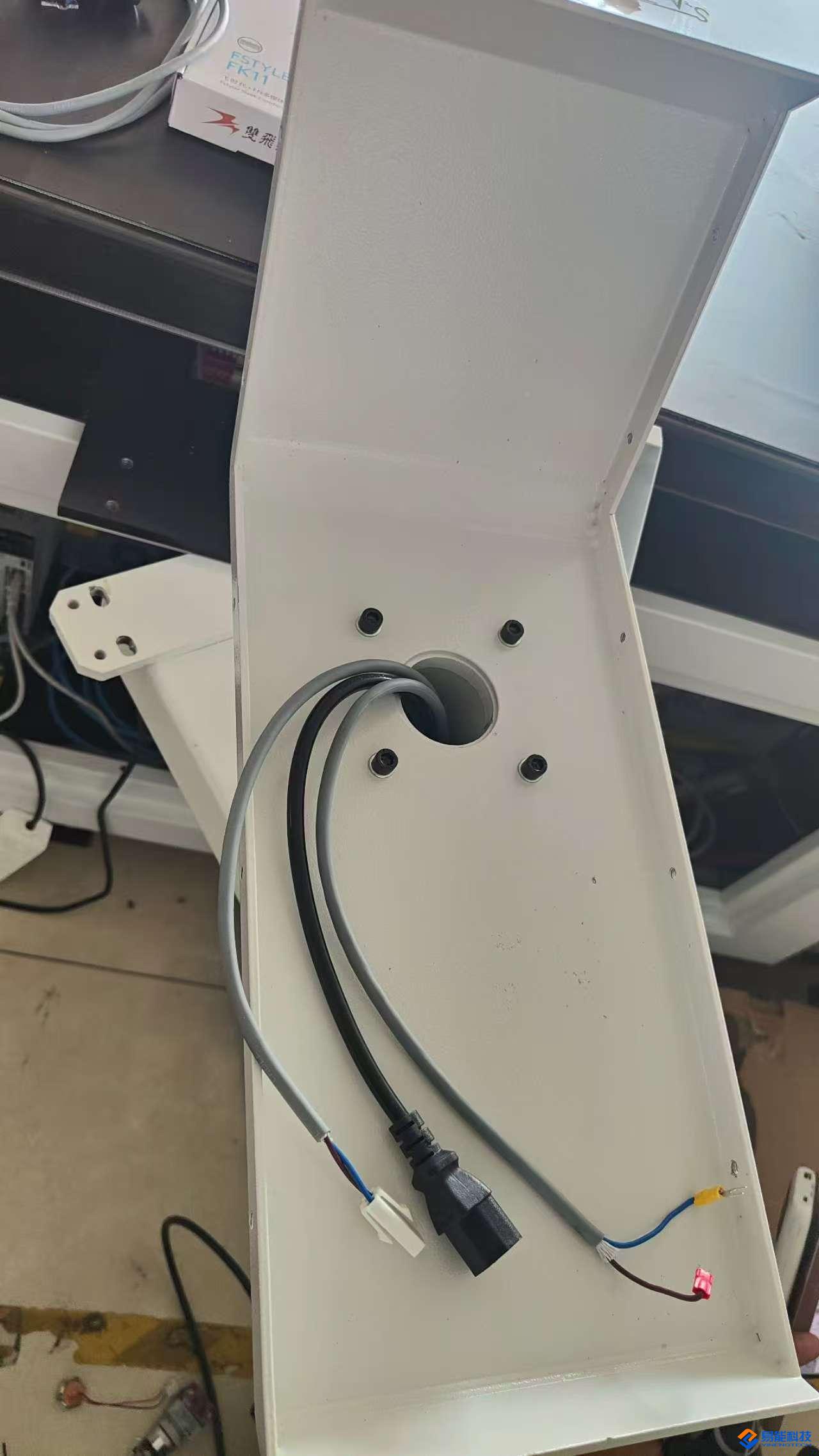

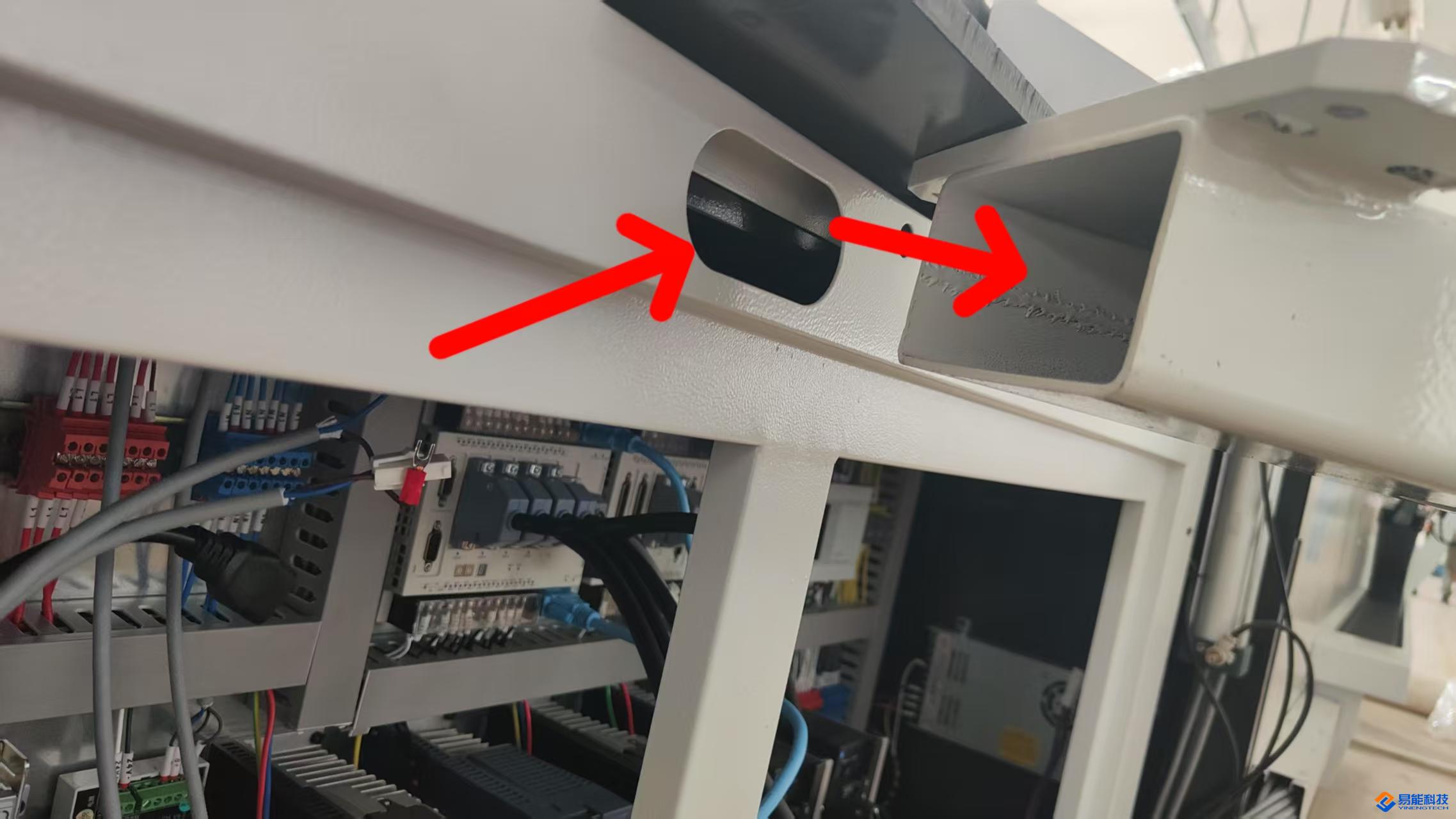

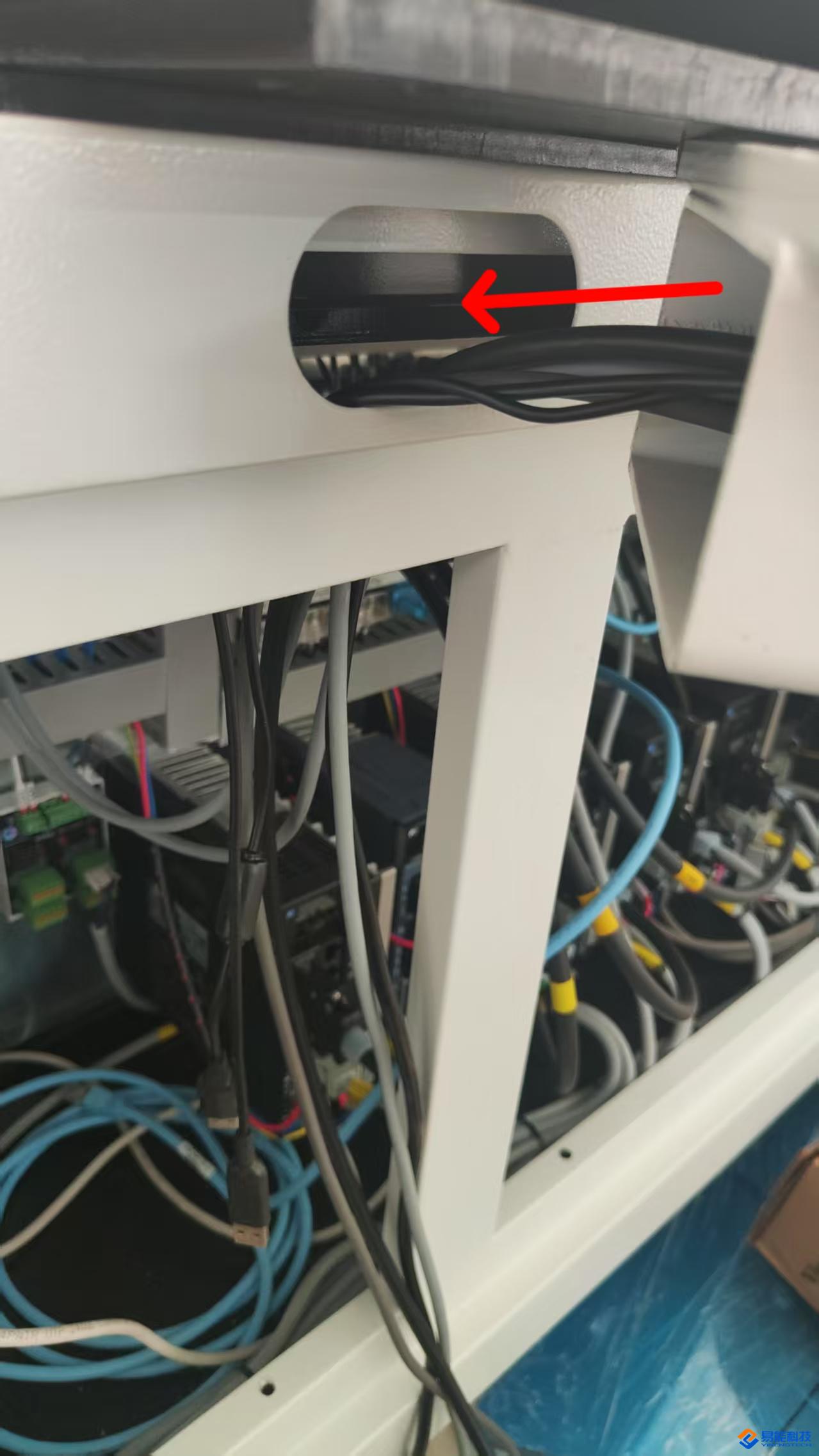

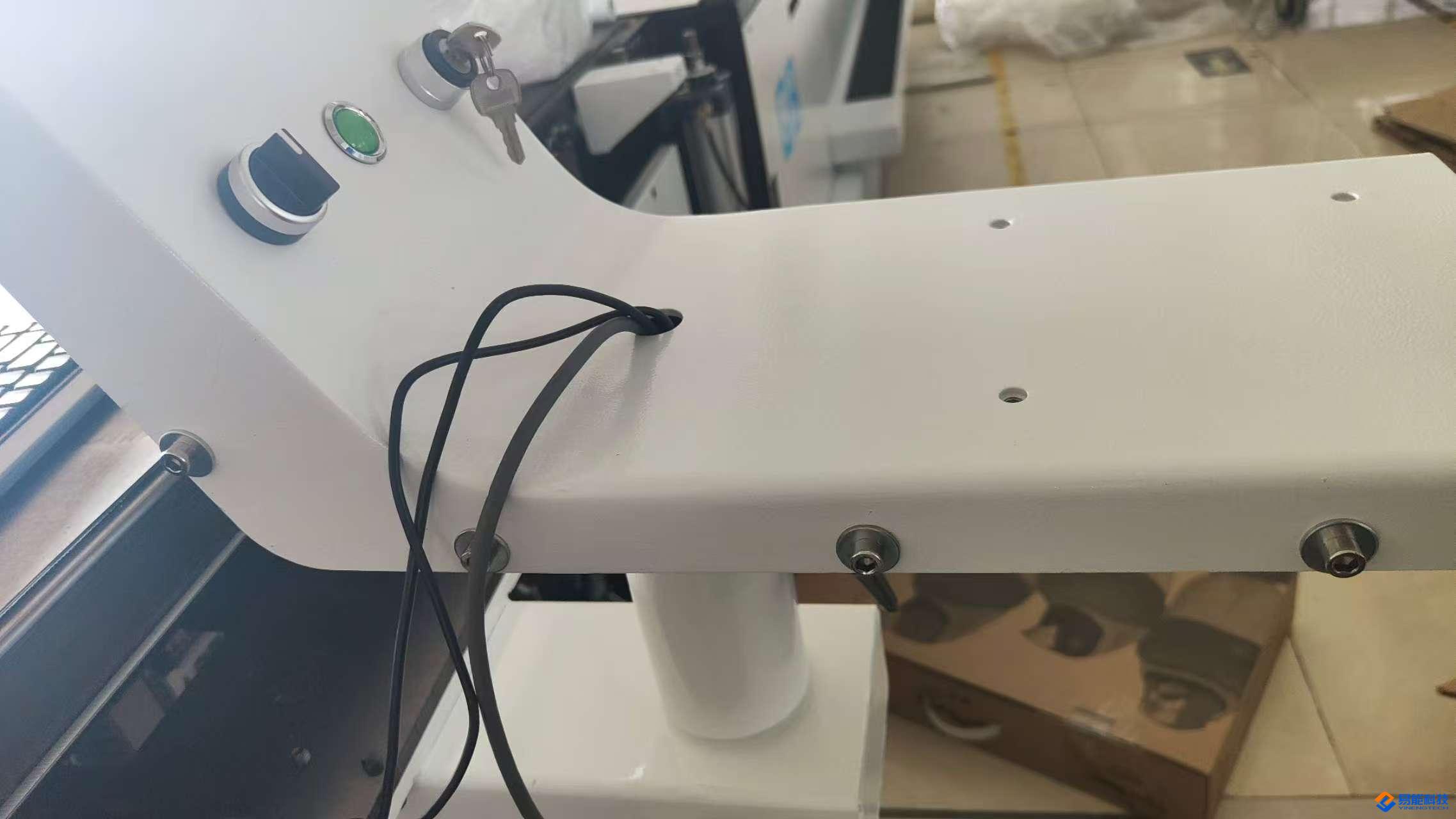

将线缆沿图示位置穿出，
取两根品字头电源线中较长的那根，沿上图所示穿出

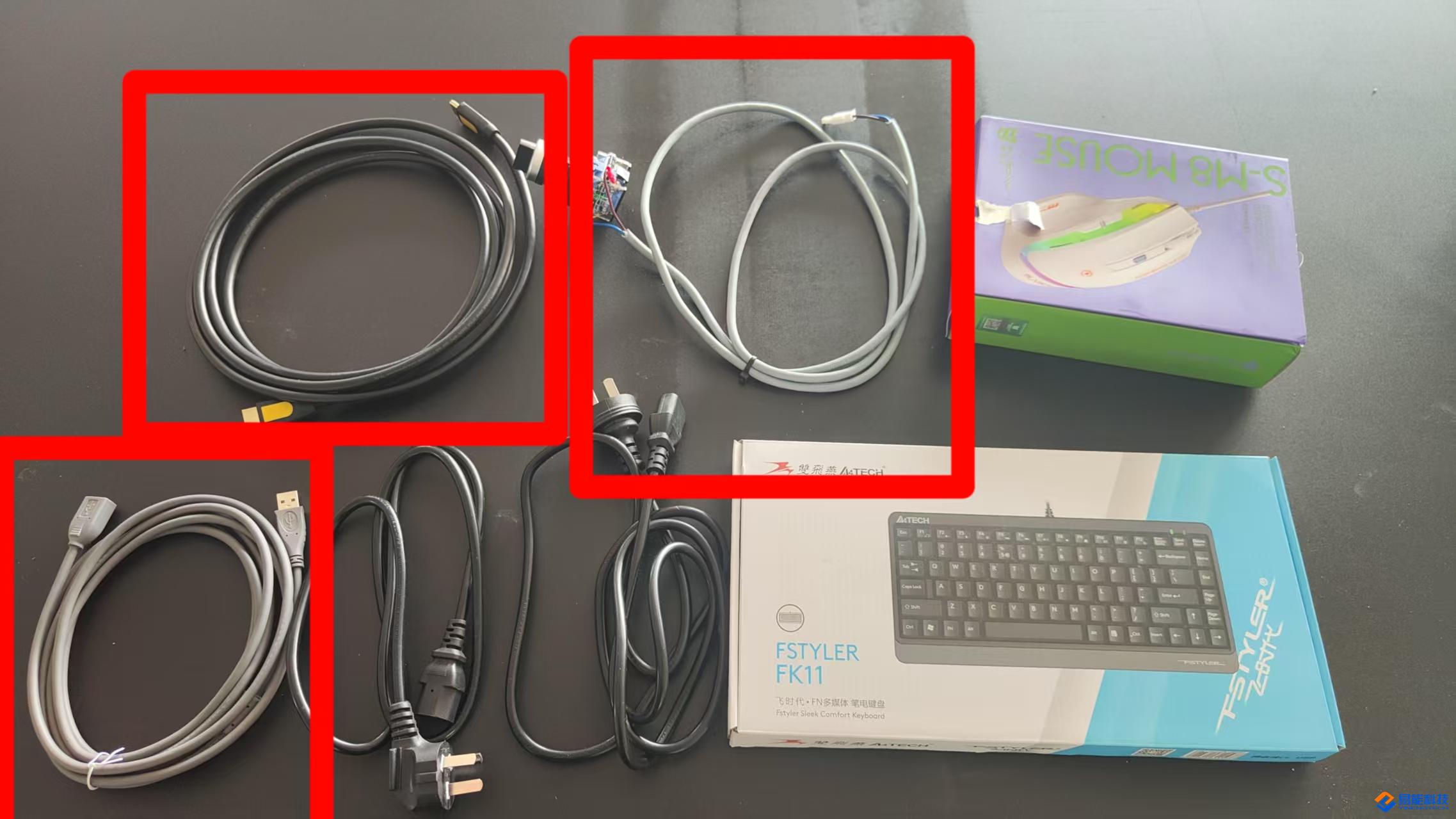

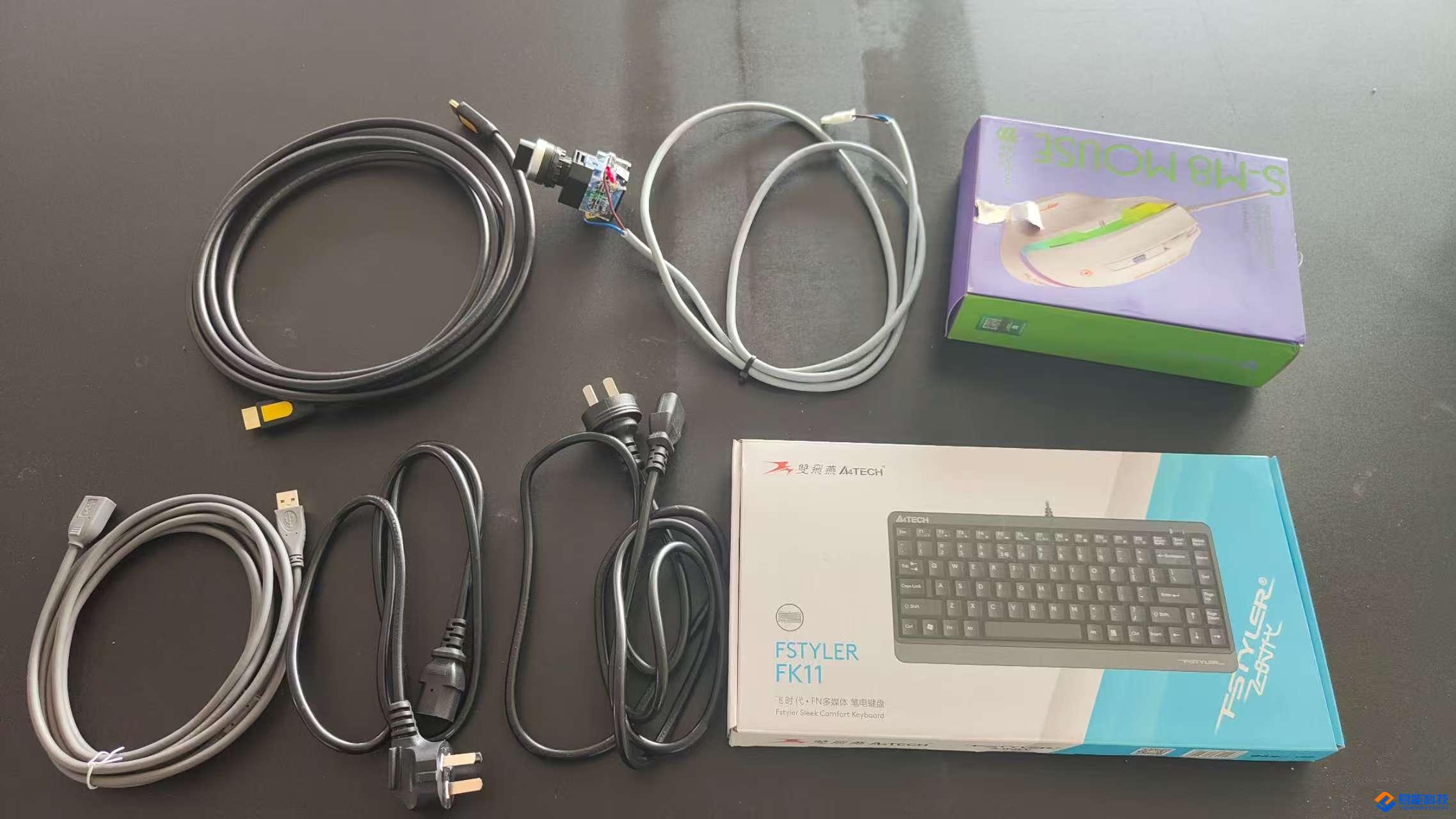

取HDMI线、旋钮开关线、USB延长线

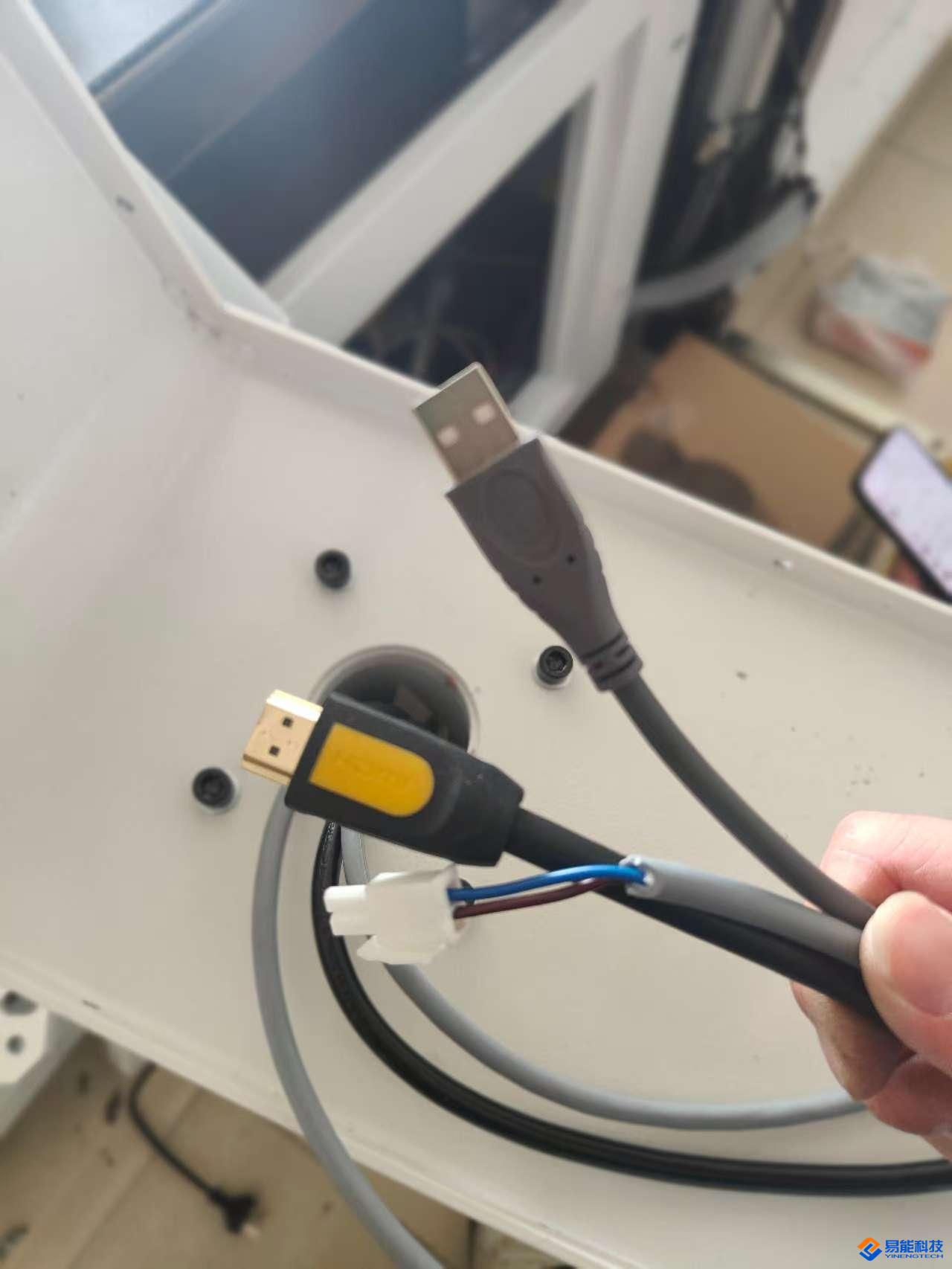

将USB公头端、旋钮开关插头端和HDMI线任意一端，一起反向穿回电柜

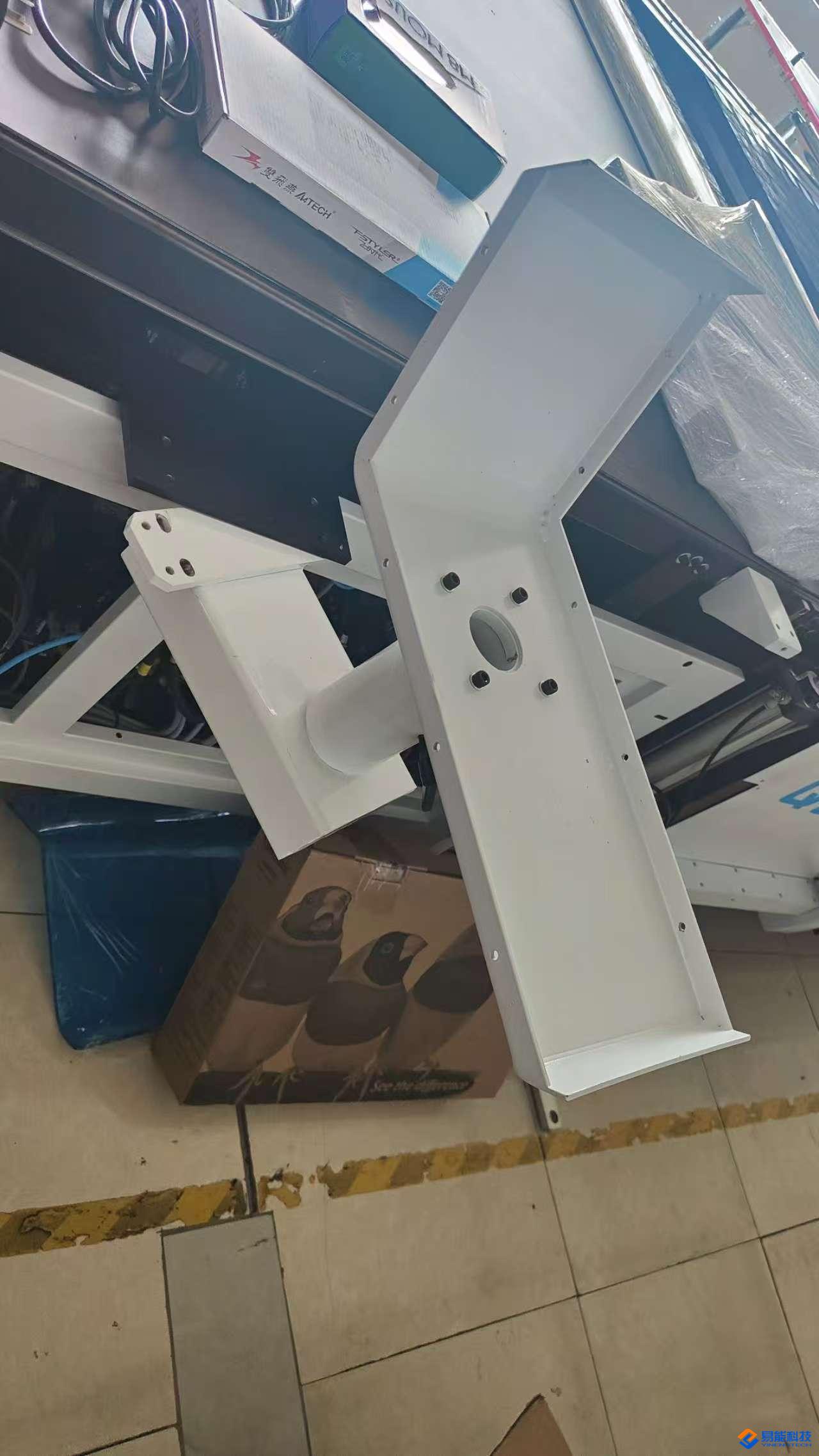

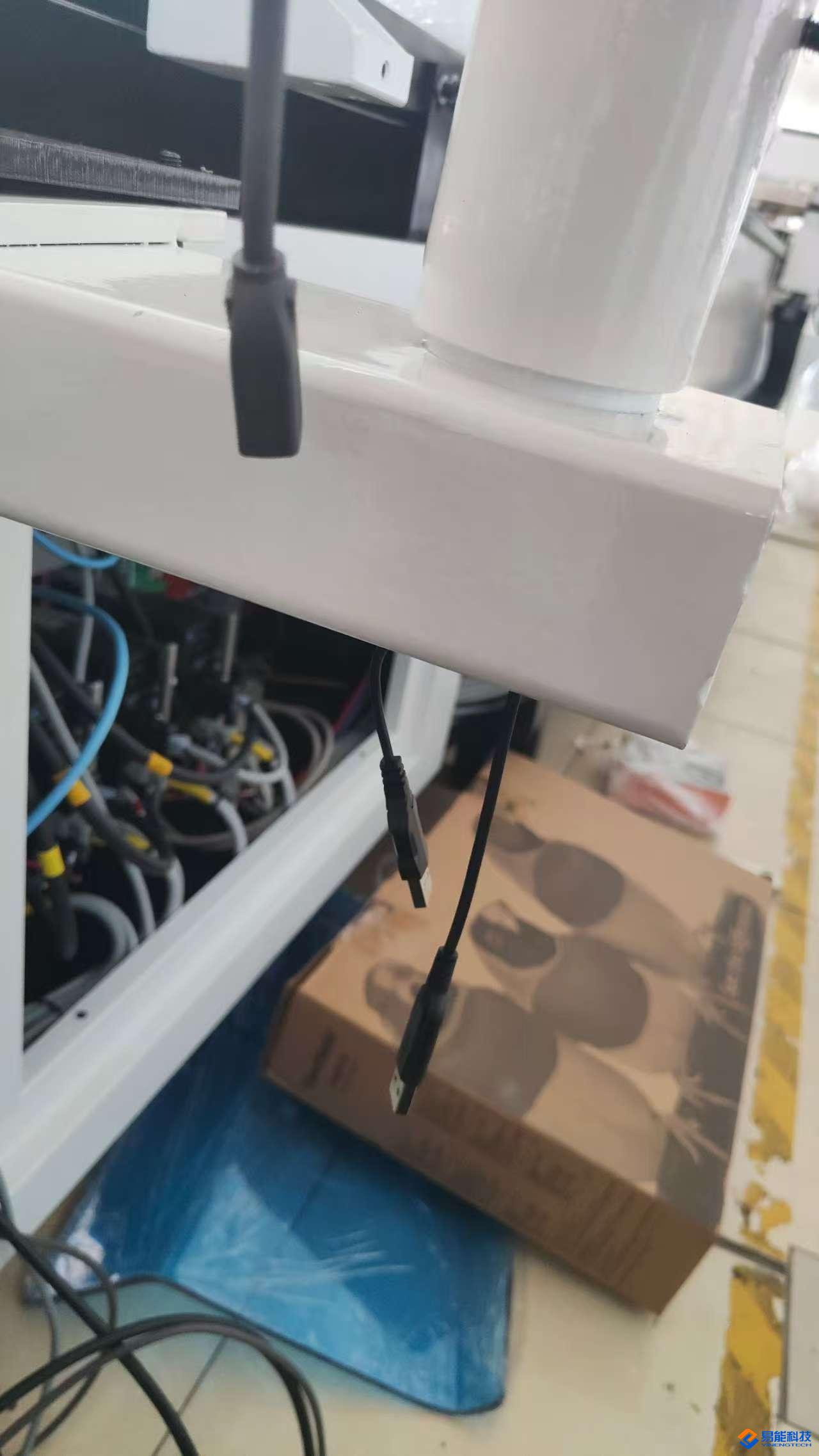

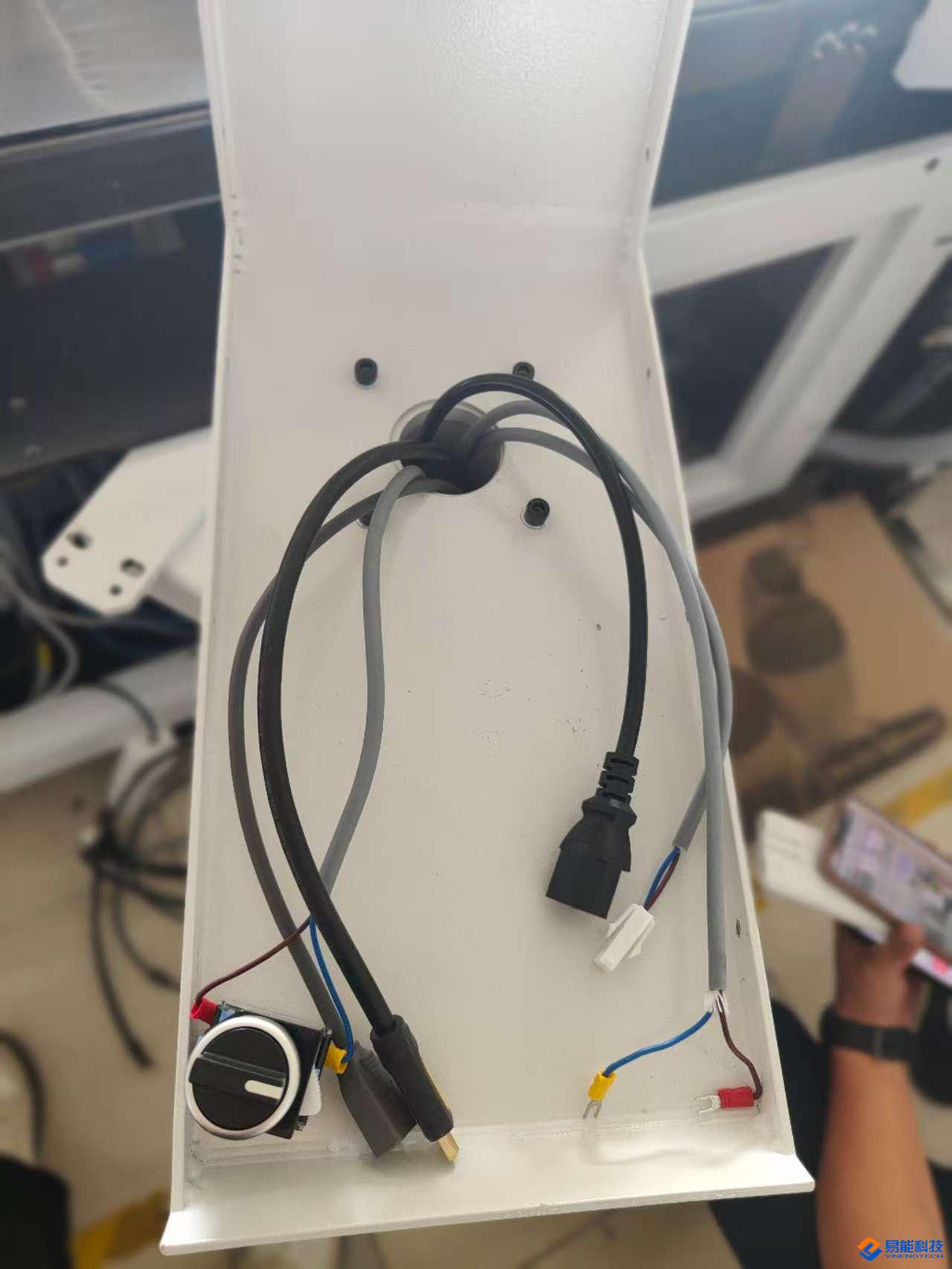

将显示器支架另一半放置在上面，将USB延长线、HDMI线和显示器电源线分别按图示位置穿出

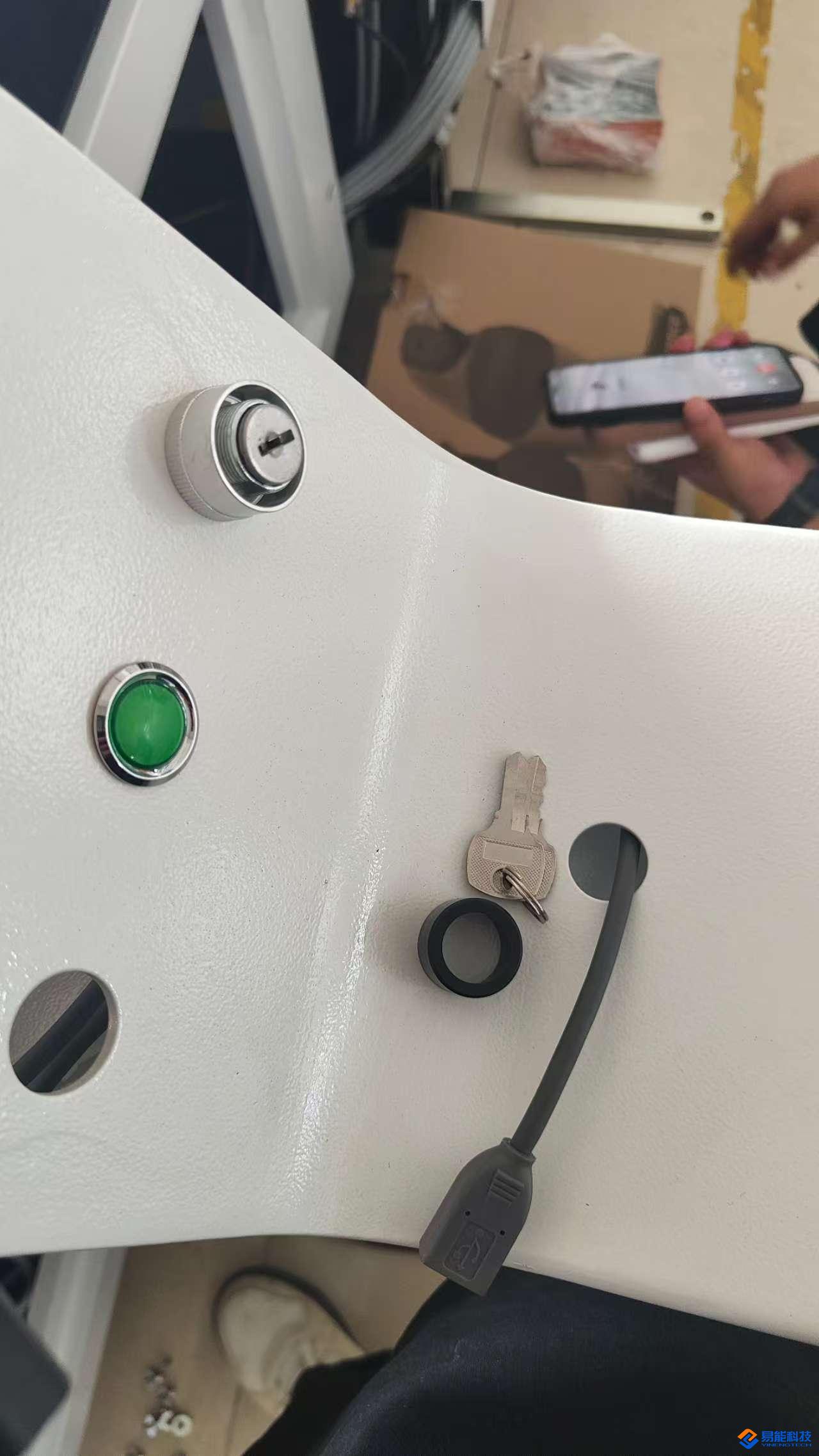

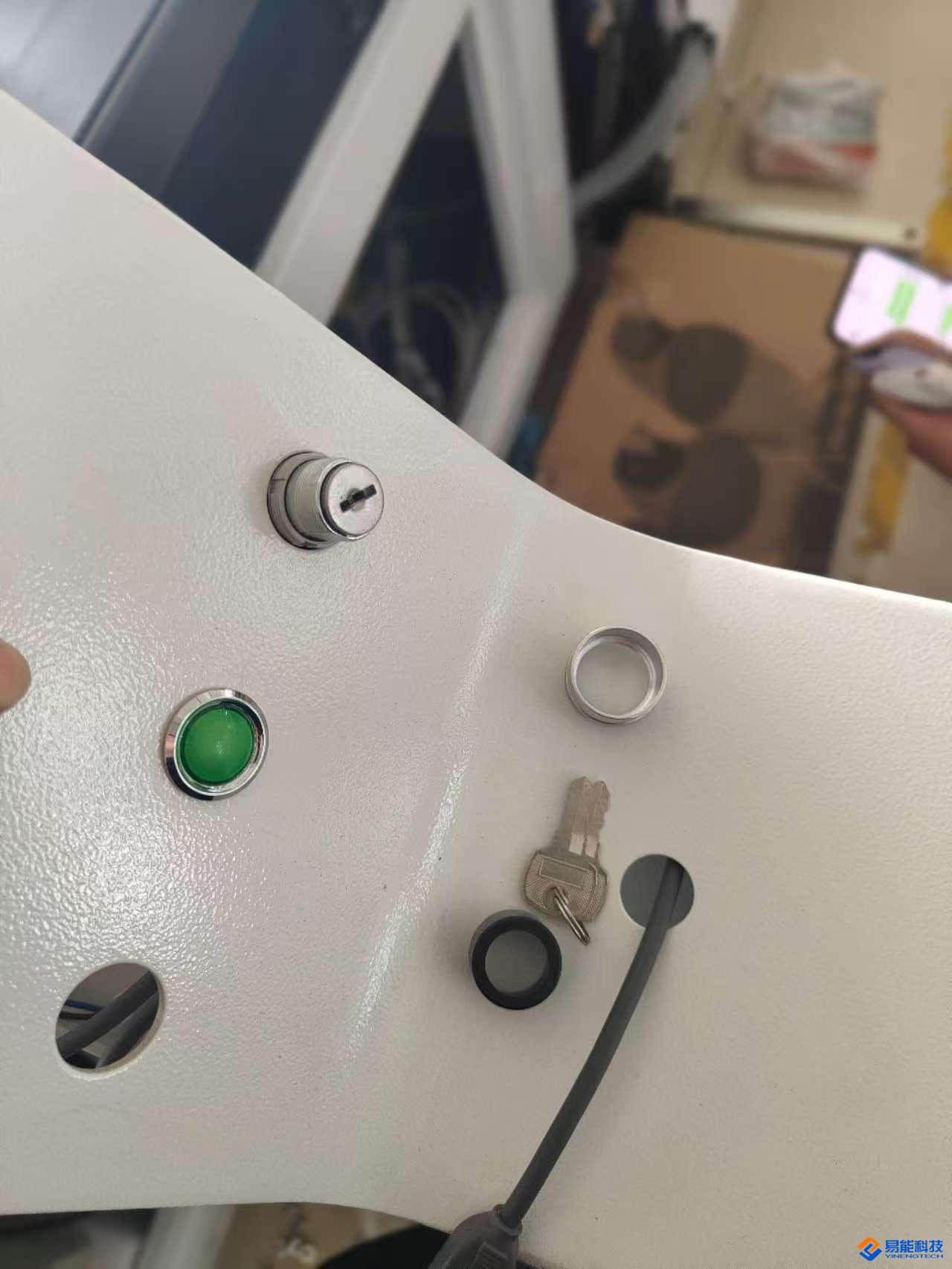

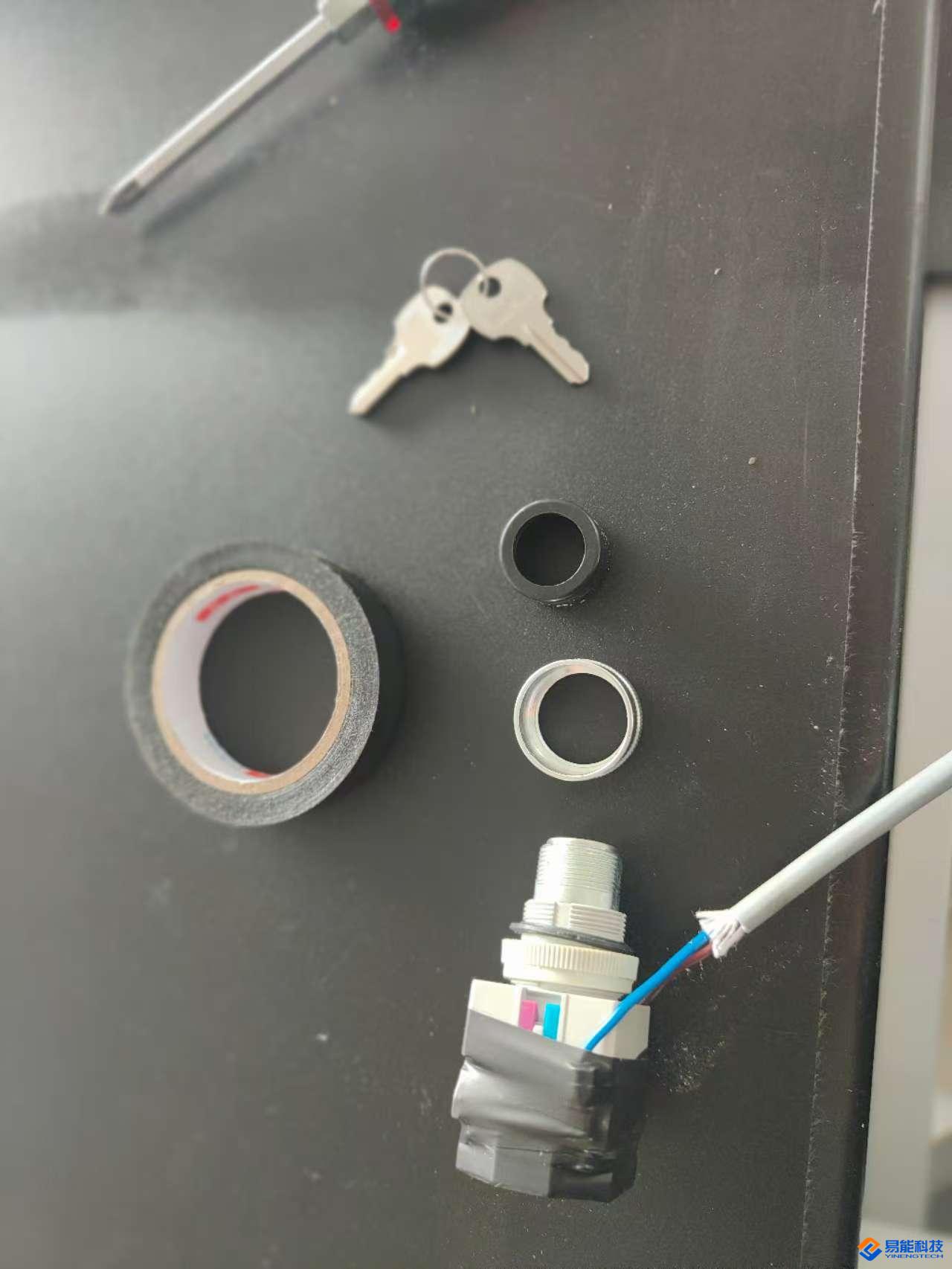

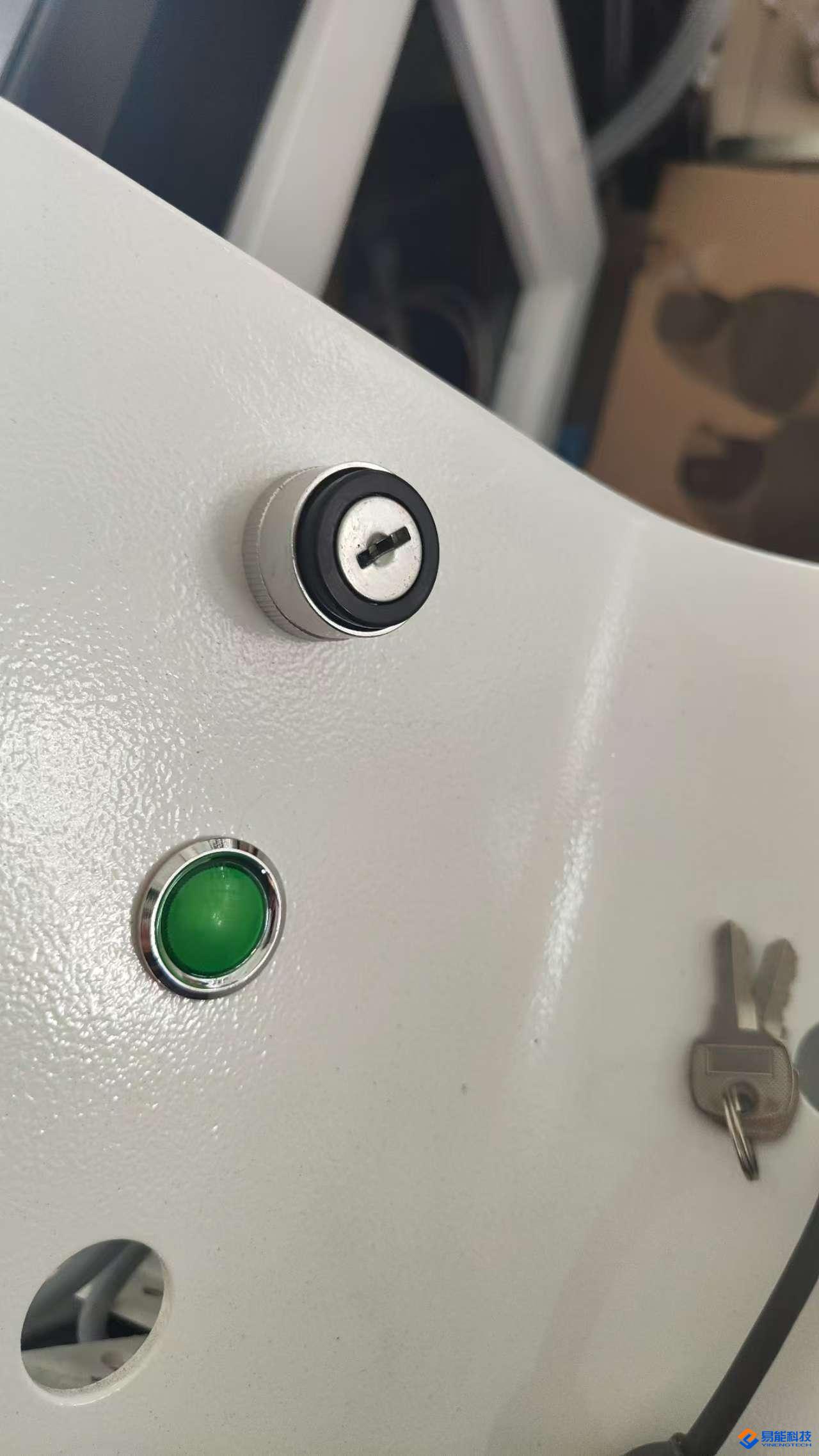

将钥匙开关的线接回，并用绝缘胶带包好，拔掉钥匙，旋出黑色盖，再旋出银色盖

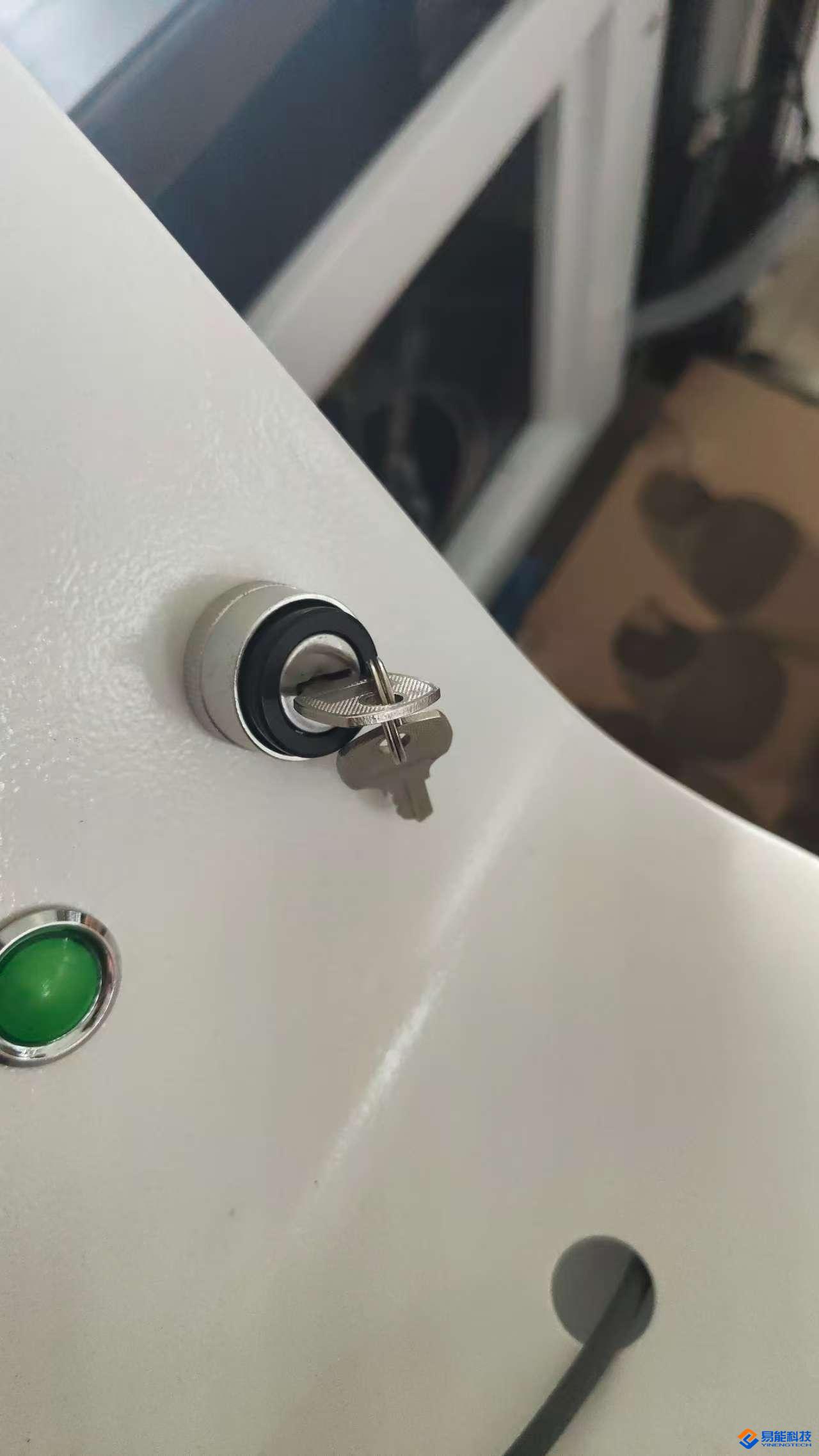

按图顺序安装钥匙开关，注意拧紧，避免后期松动

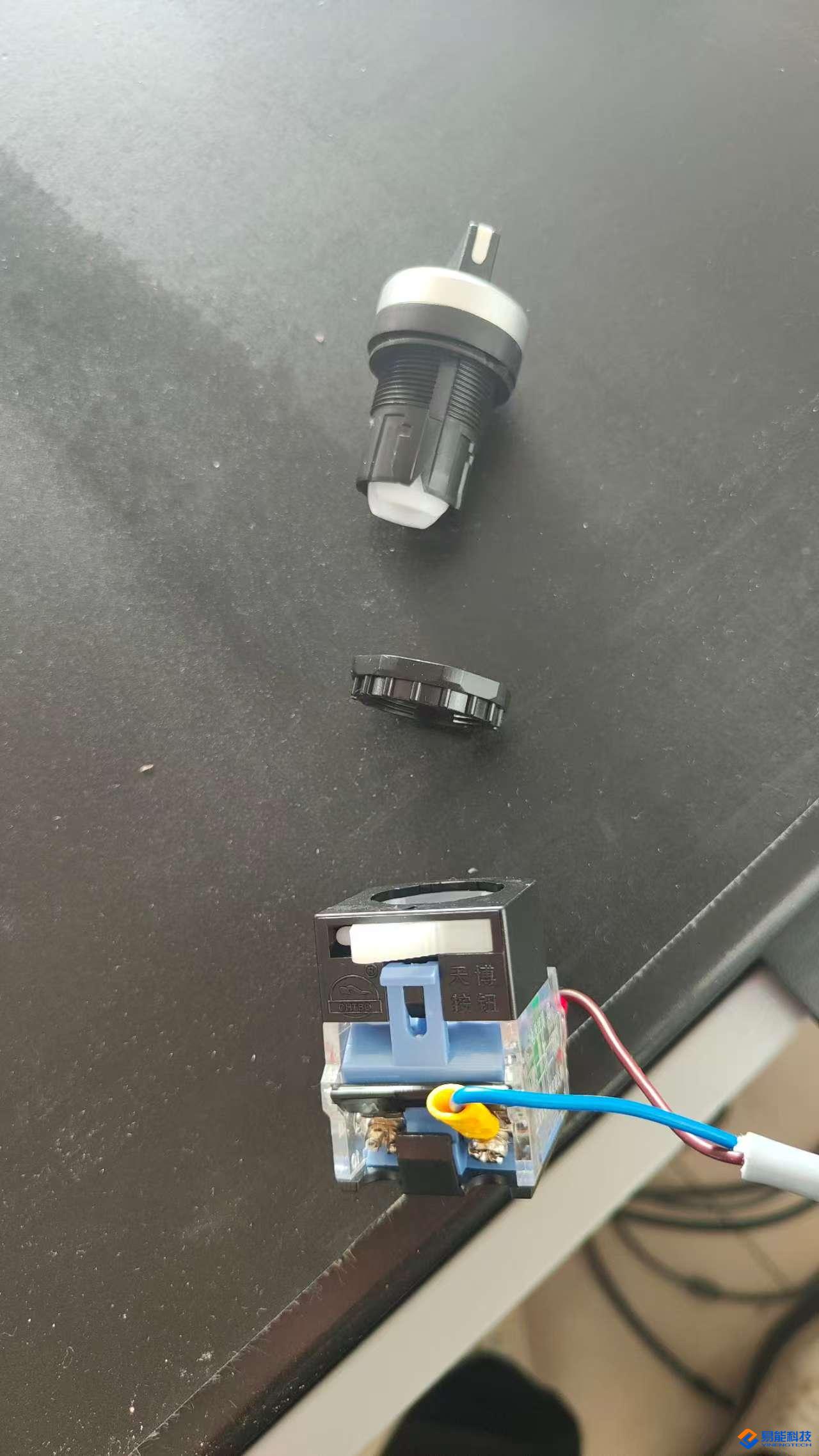

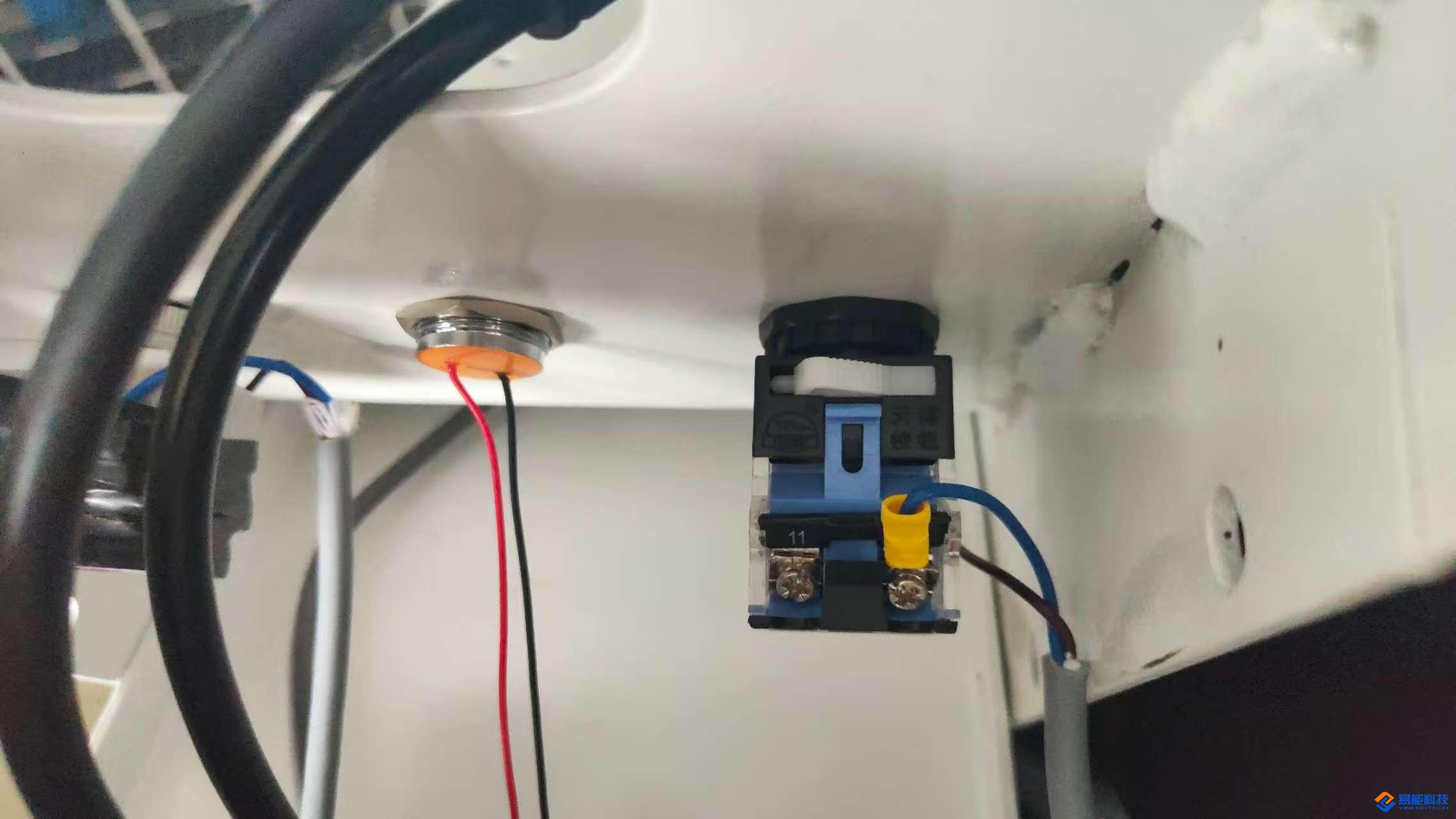

取旋钮开关，按压白色卡扣拉出旋钮部分，松掉螺母
安装旋钮并拧紧螺帽，注意箭头位置朝上

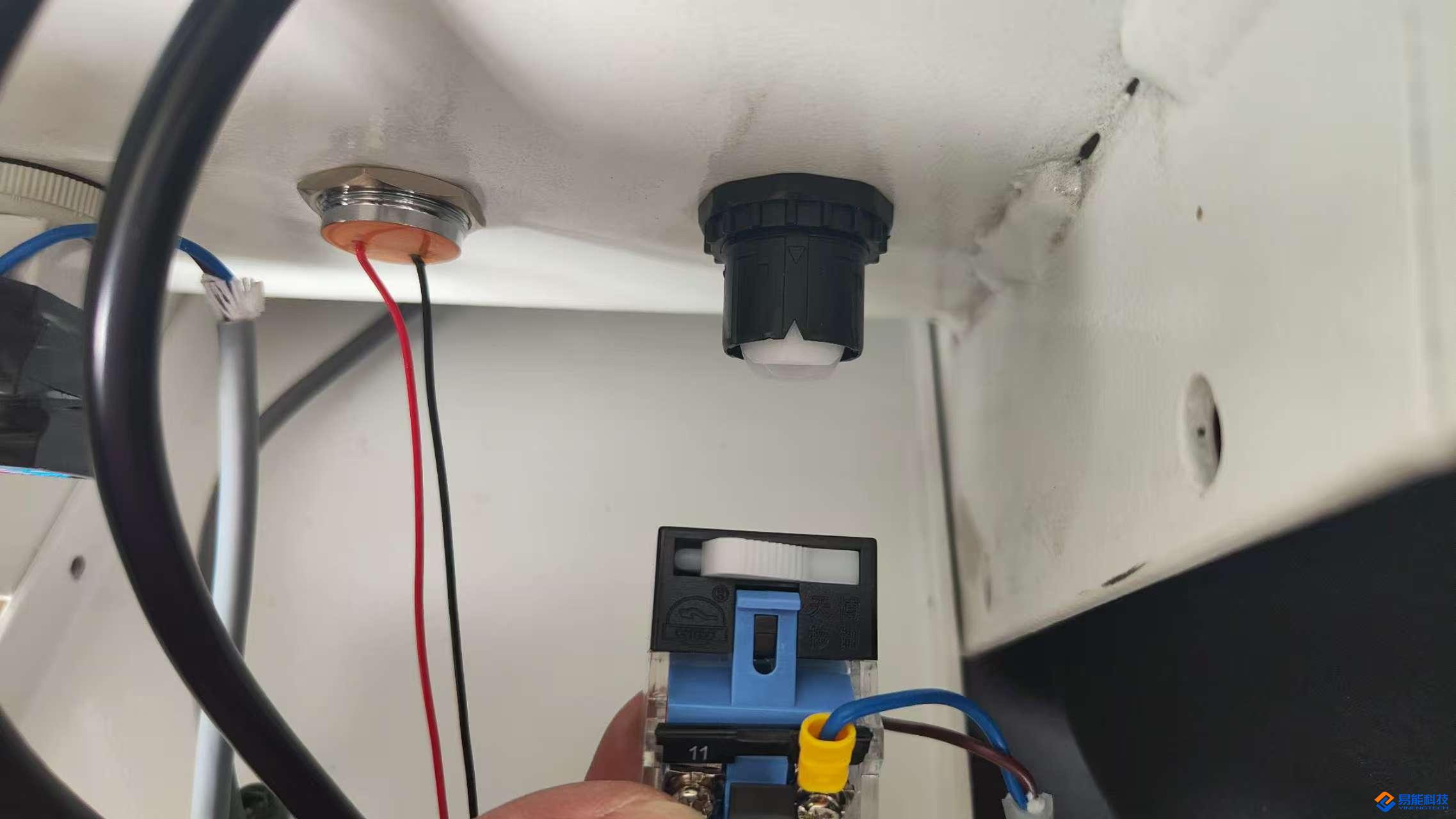

白色卡扣对准箭头位置，推入会自动卡住

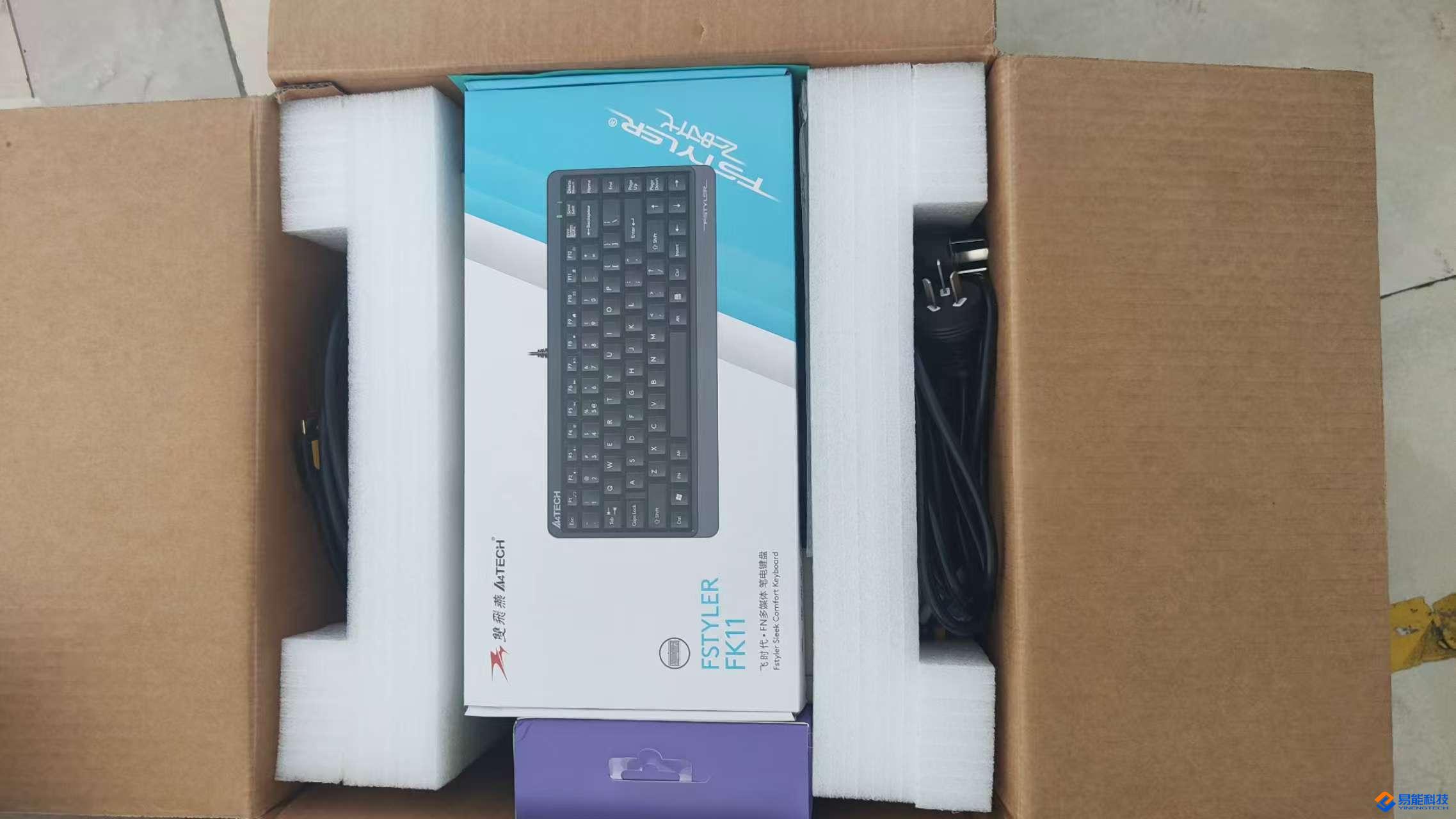

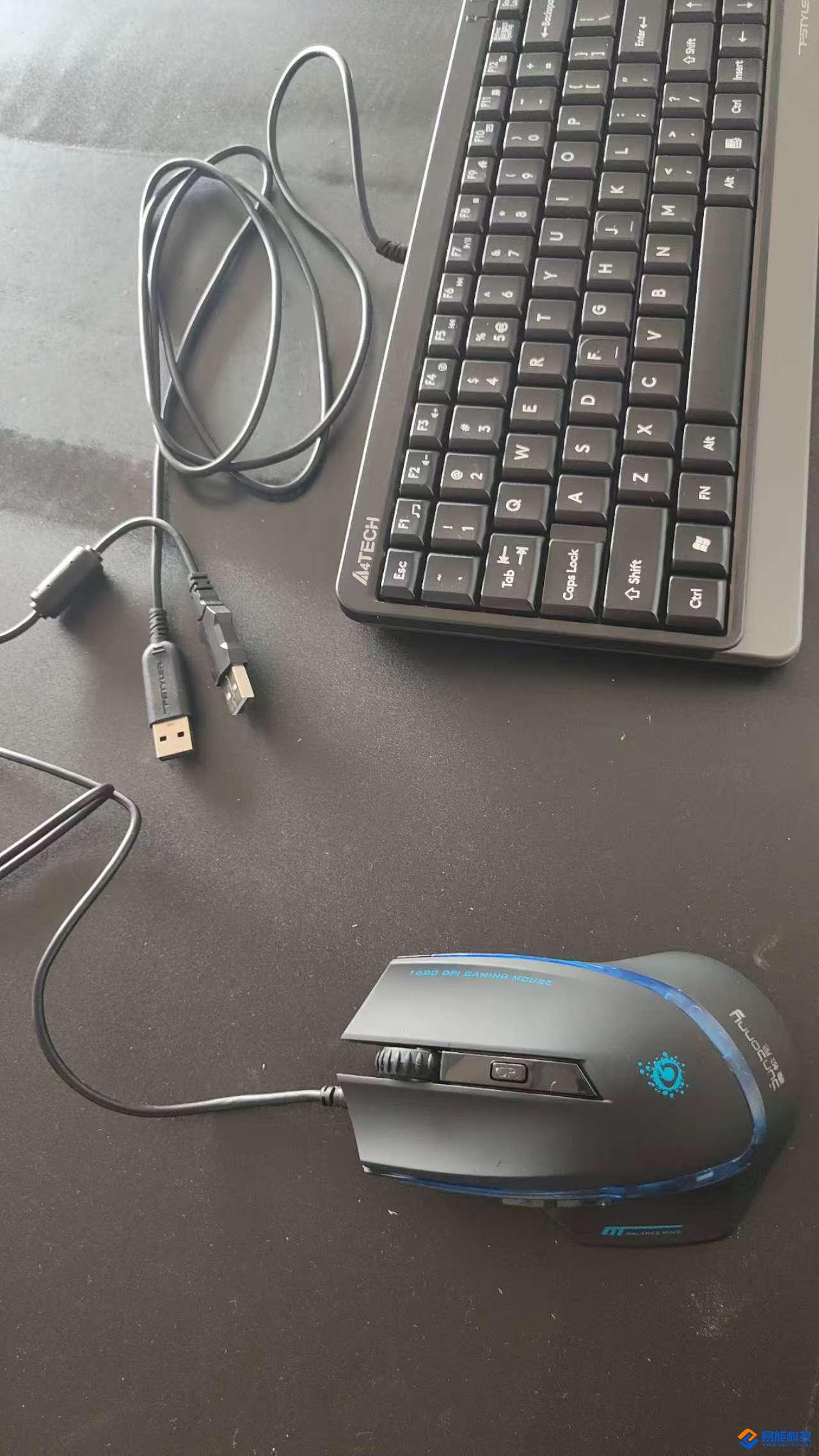

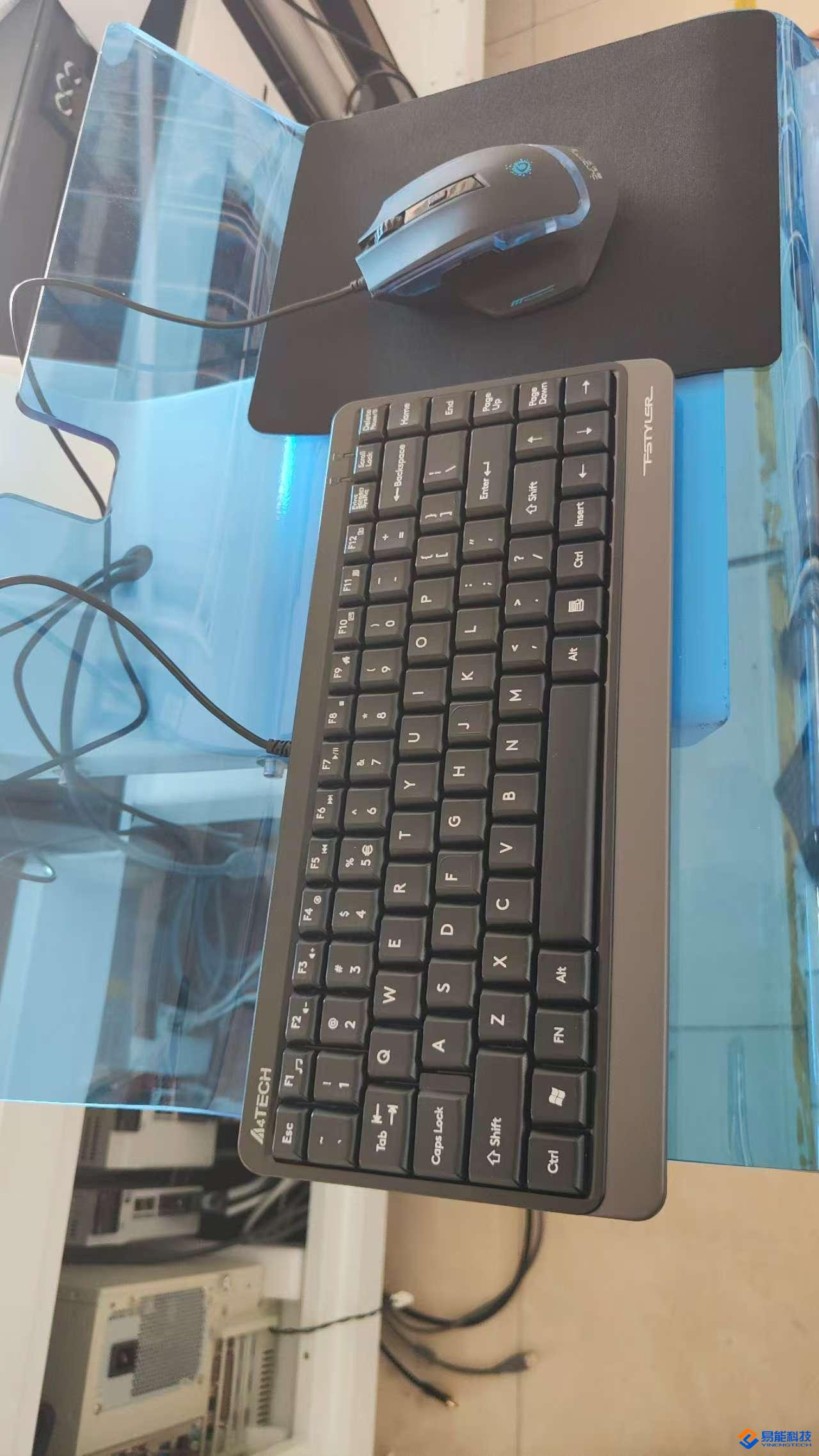

取鼠标键盘

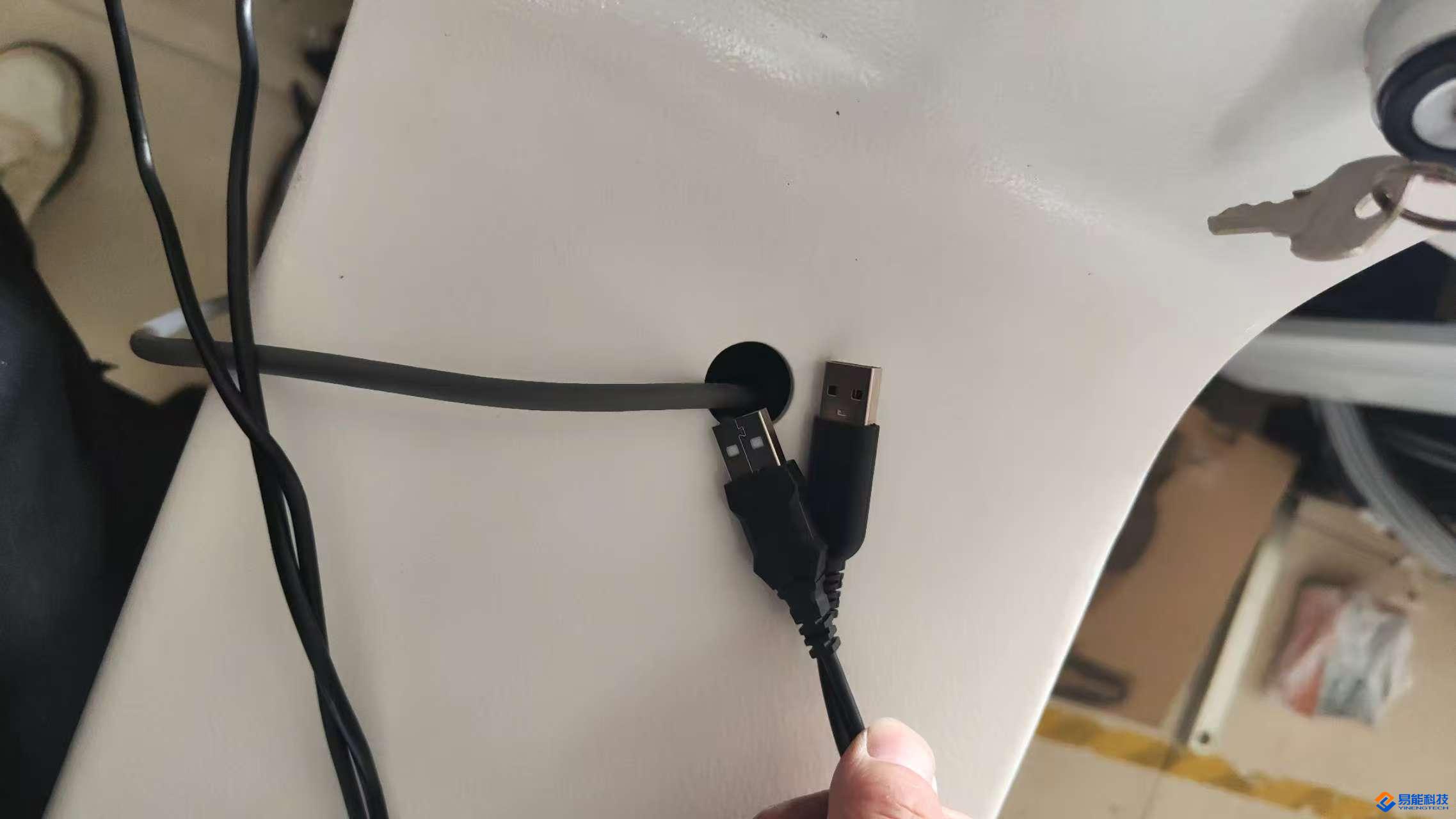

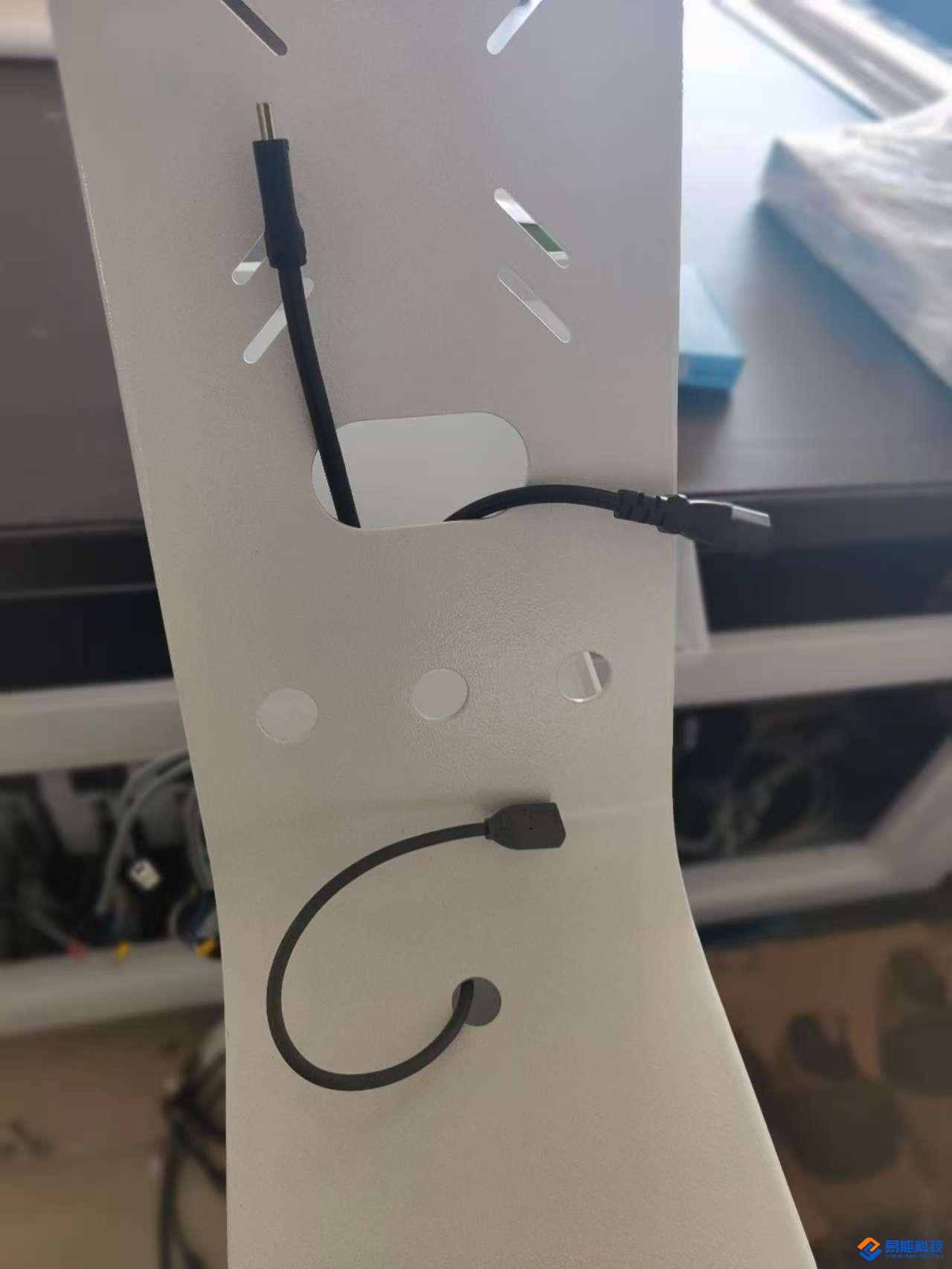

将两个USB头按图示位置穿回电柜
合上显示器支架并安装拧紧两侧螺丝

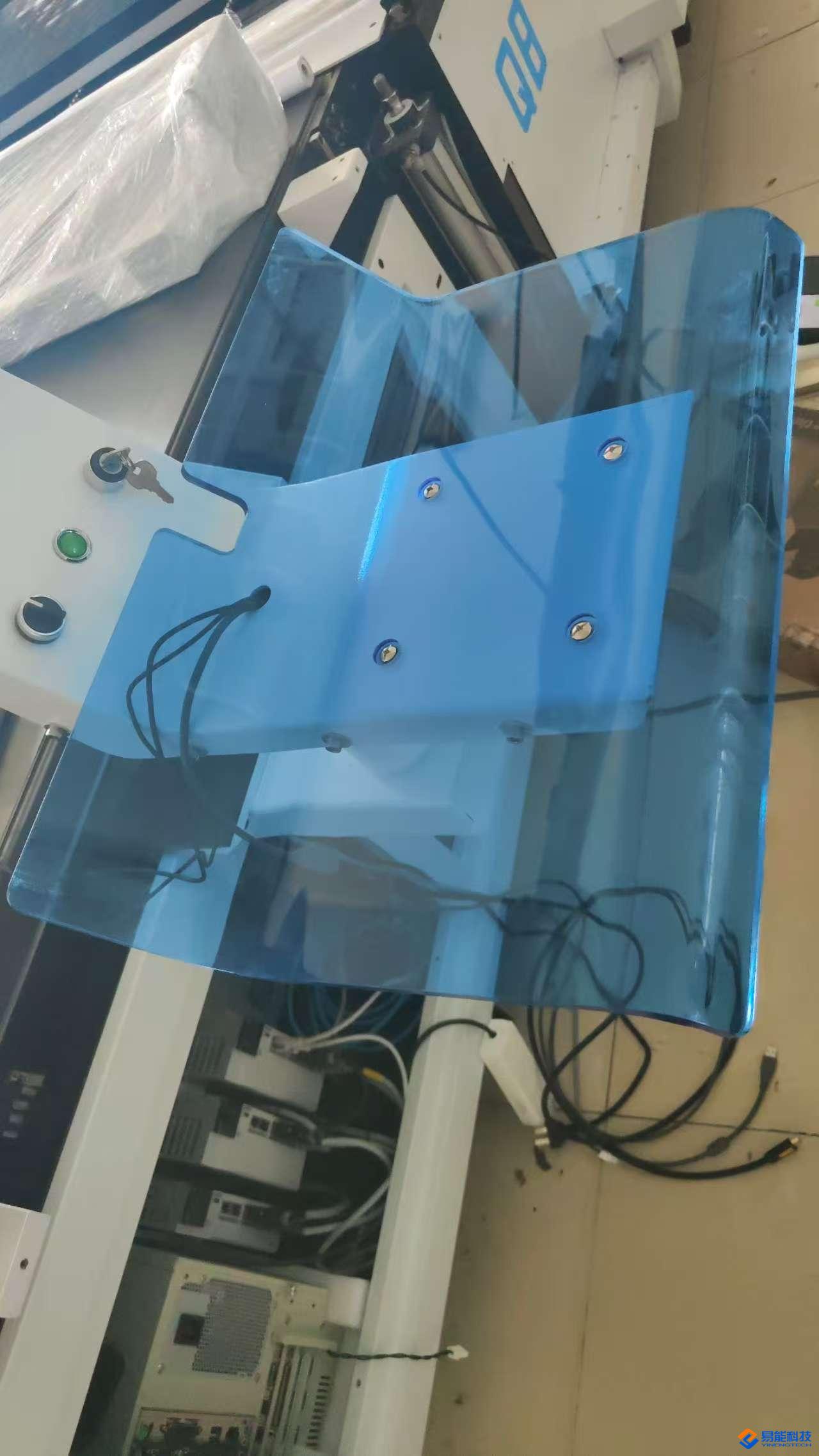

安装键盘托

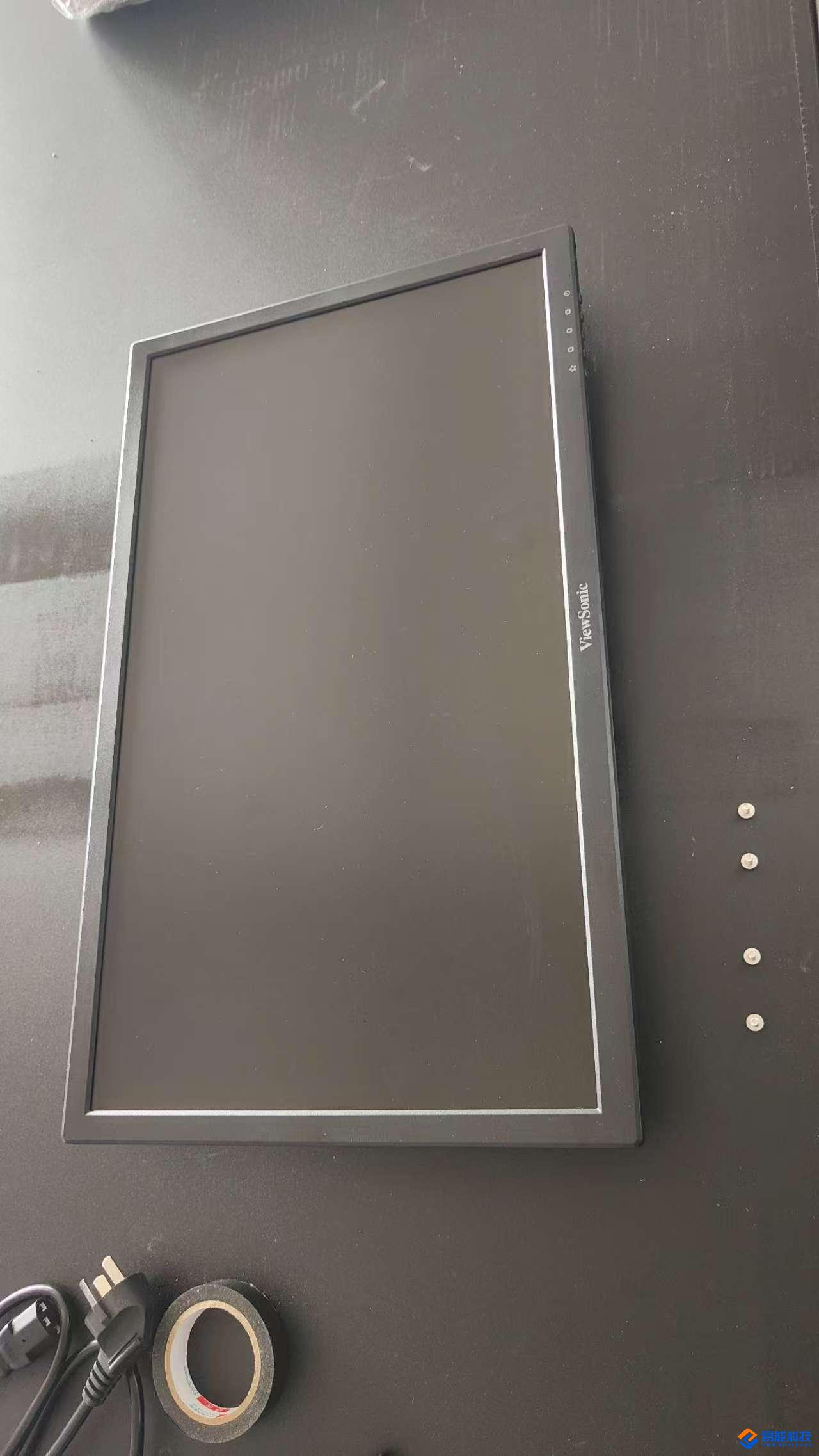

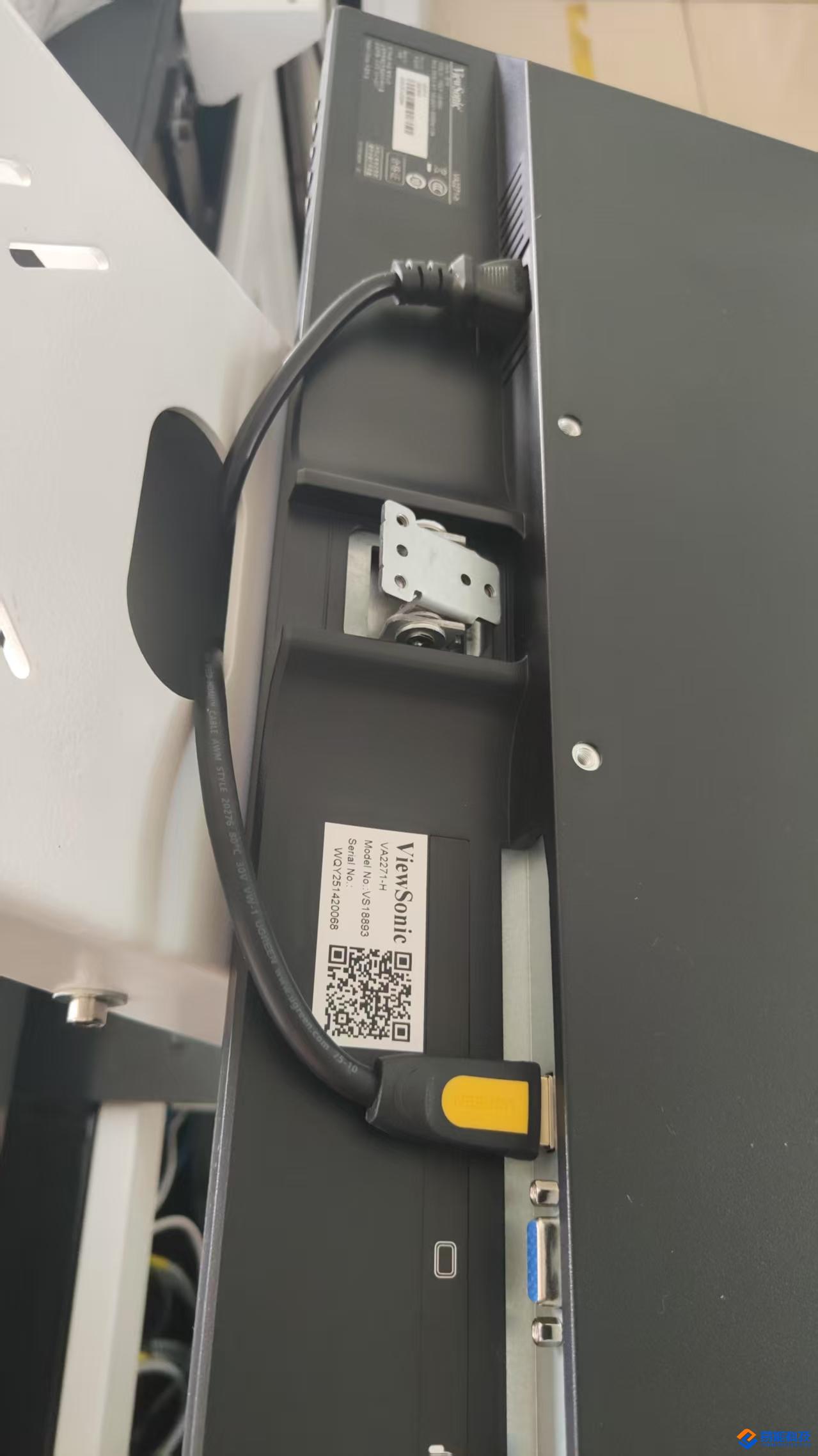

准备显示器和4颗螺丝，插入电源线和HDMI线后安装固定螺丝

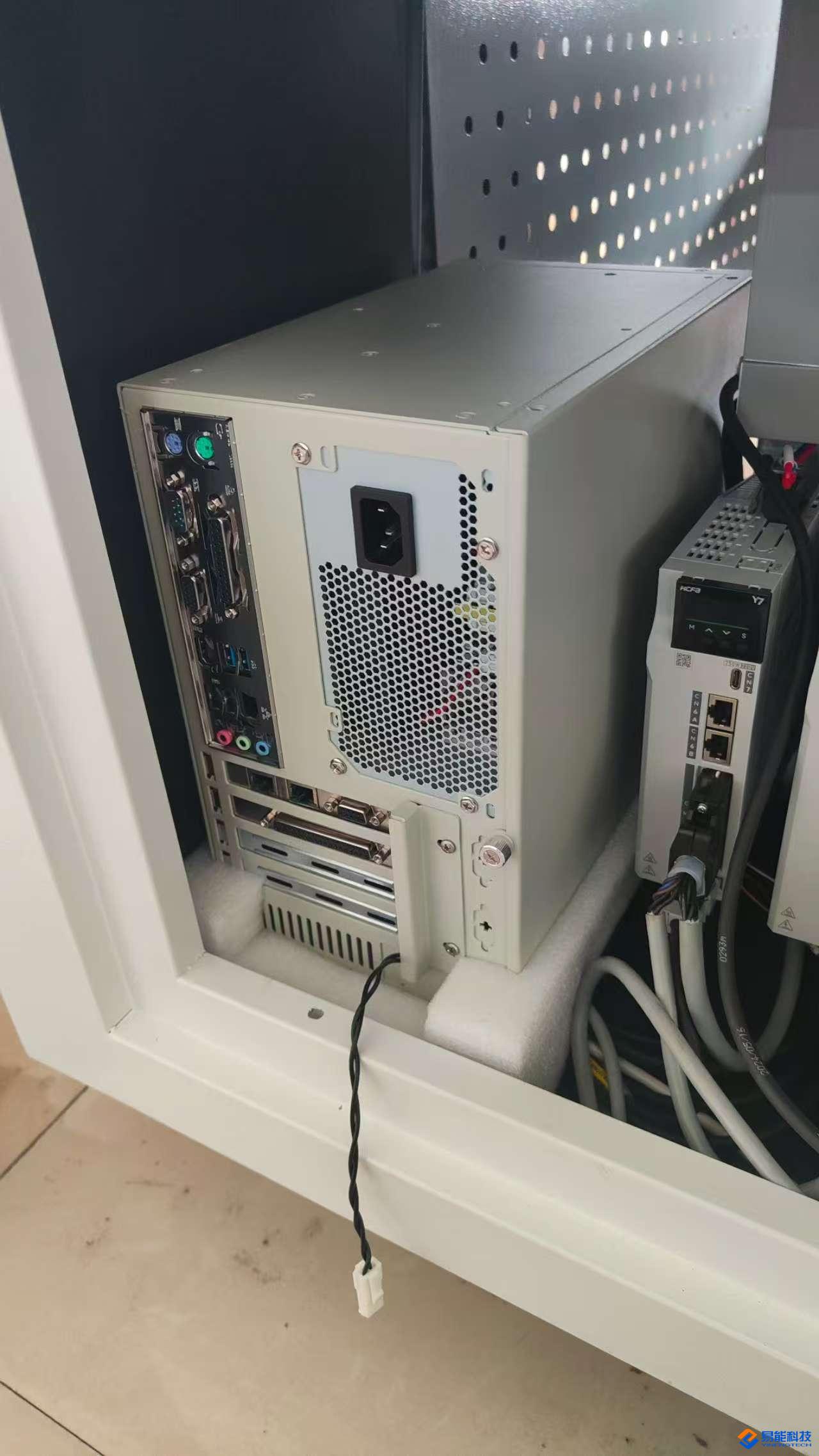

将主机放入电柜，整理线材

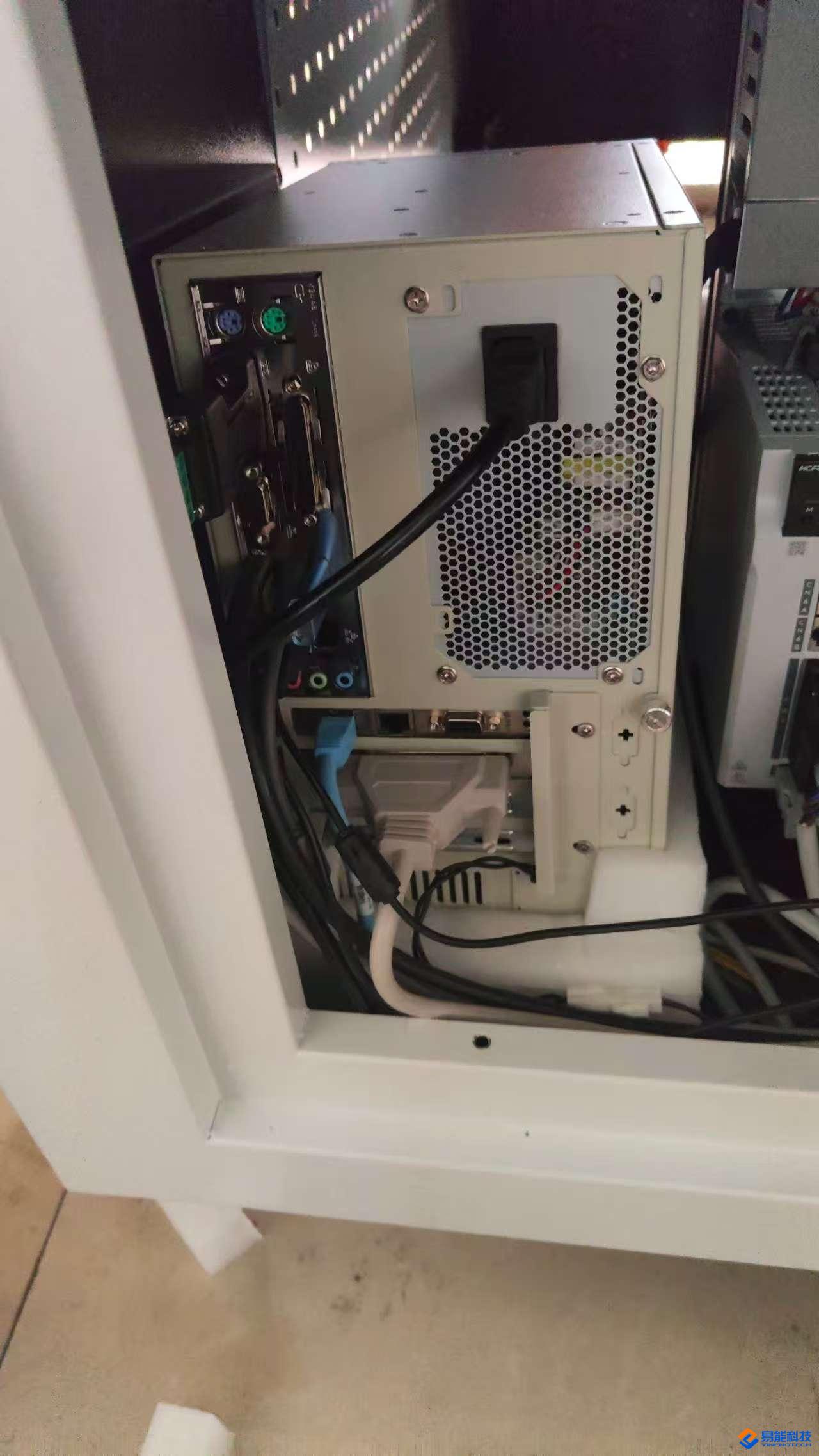

分别插好固高通讯线、6505信号线、鼠标键盘线、USB延长线、显示器HDMI线、RS232转485插头、主机电源线、从工具箱取出加密狗安装
安装拾料台外壳

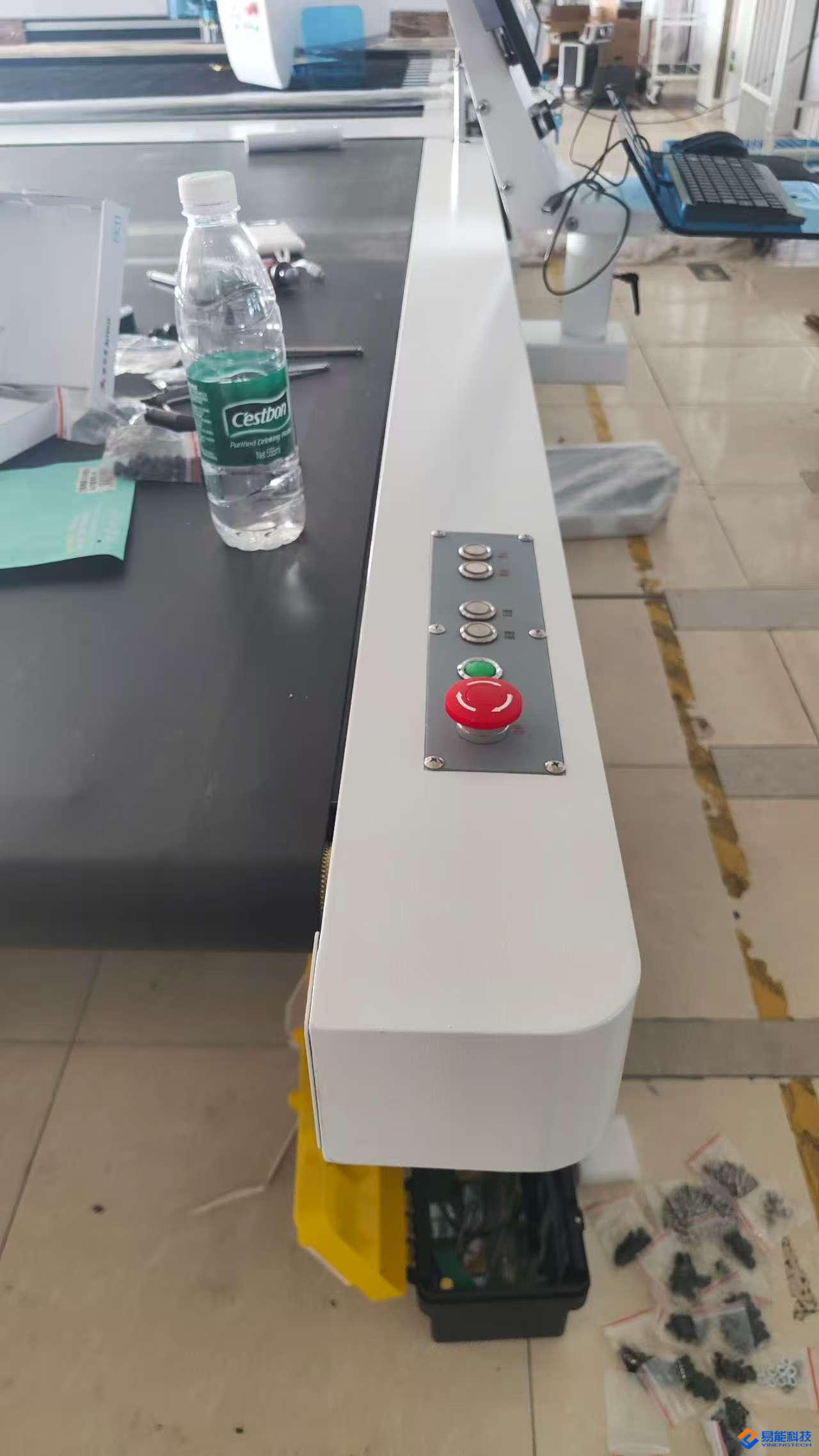

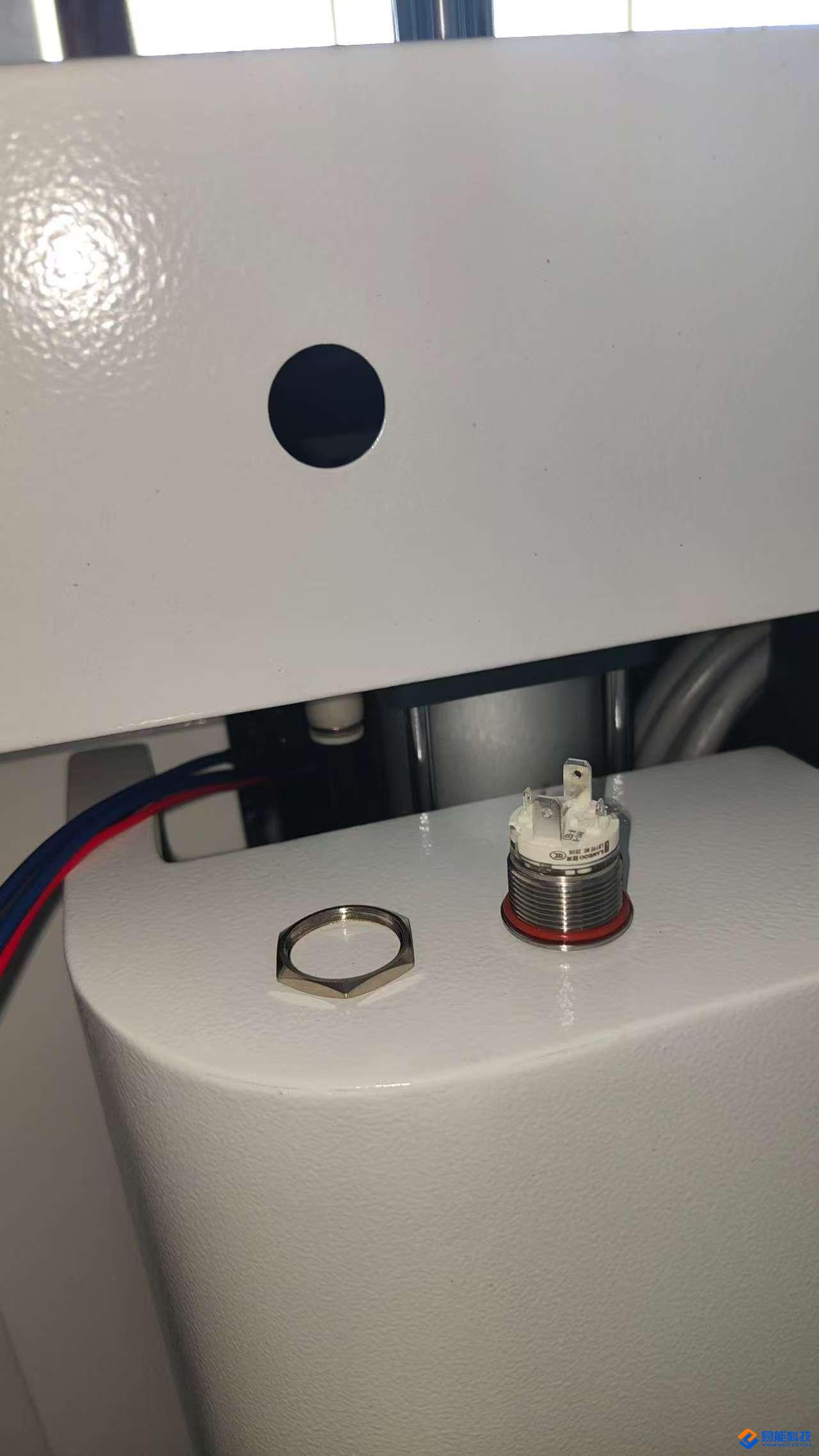

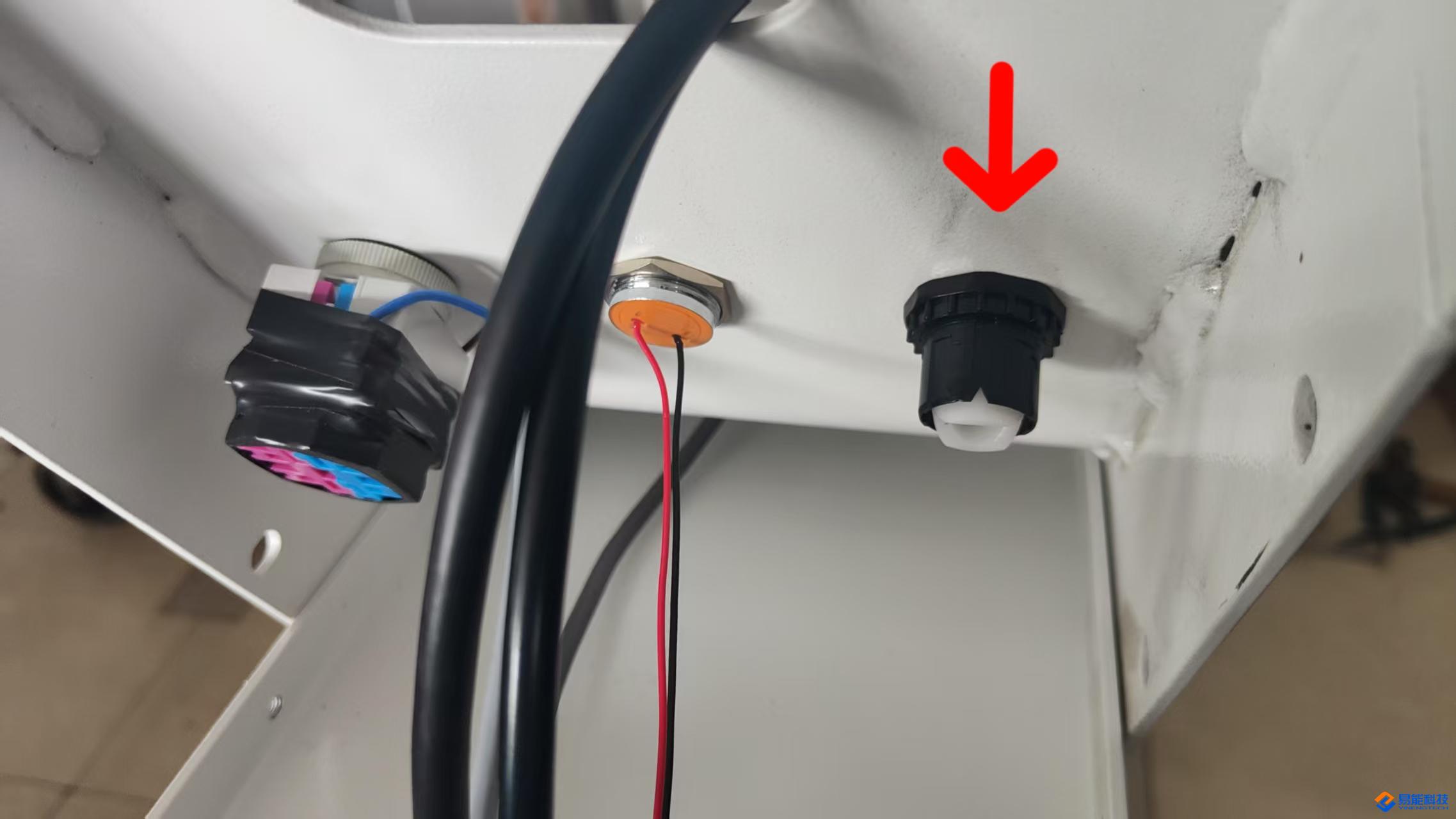

按图放置操作台侧的钣金外壳，安装刚毛前进按钮
连接按钮开关的插头，之后安装外壳固定螺丝，再安装另一侧外壳
安装二次覆膜

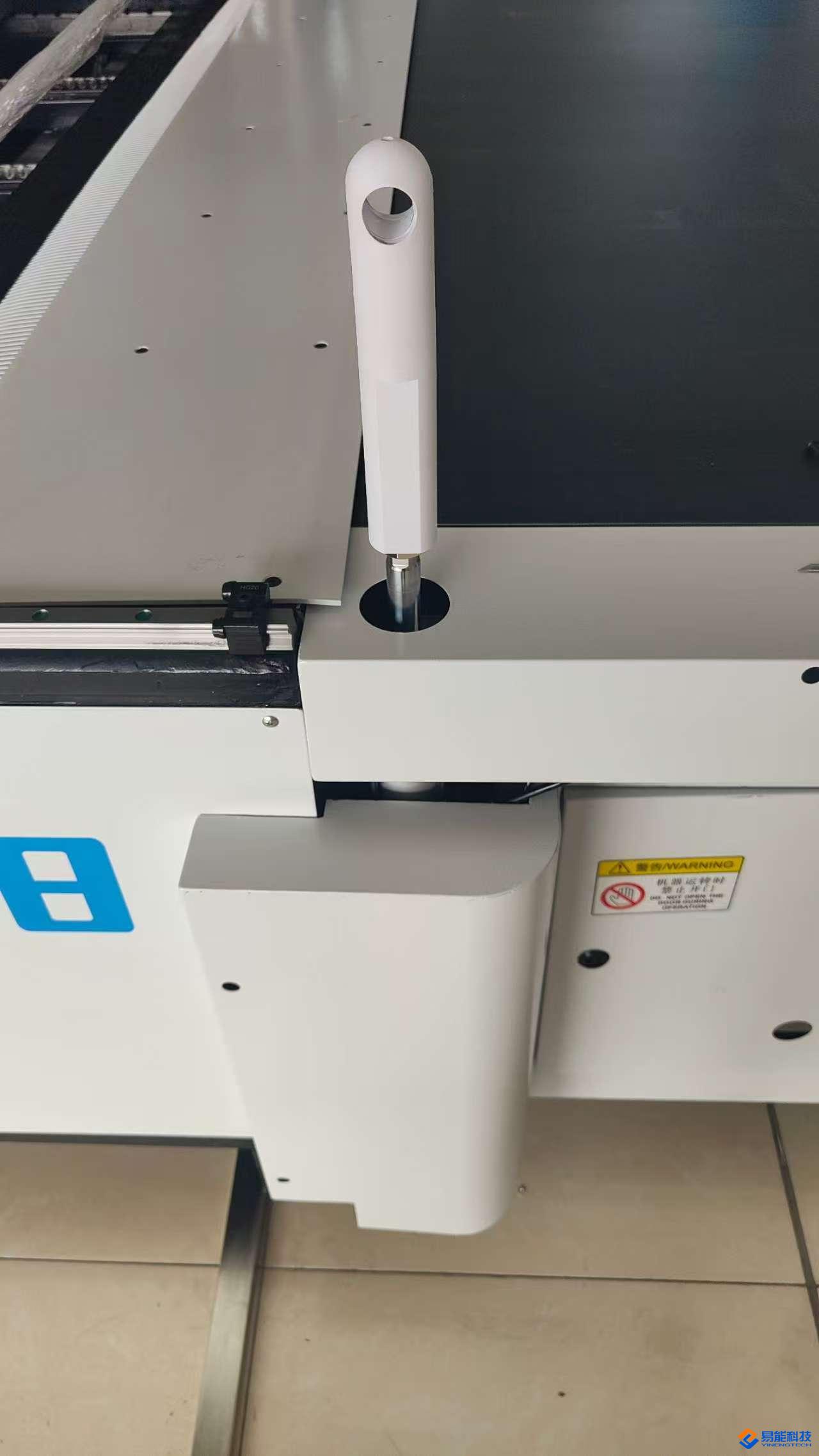

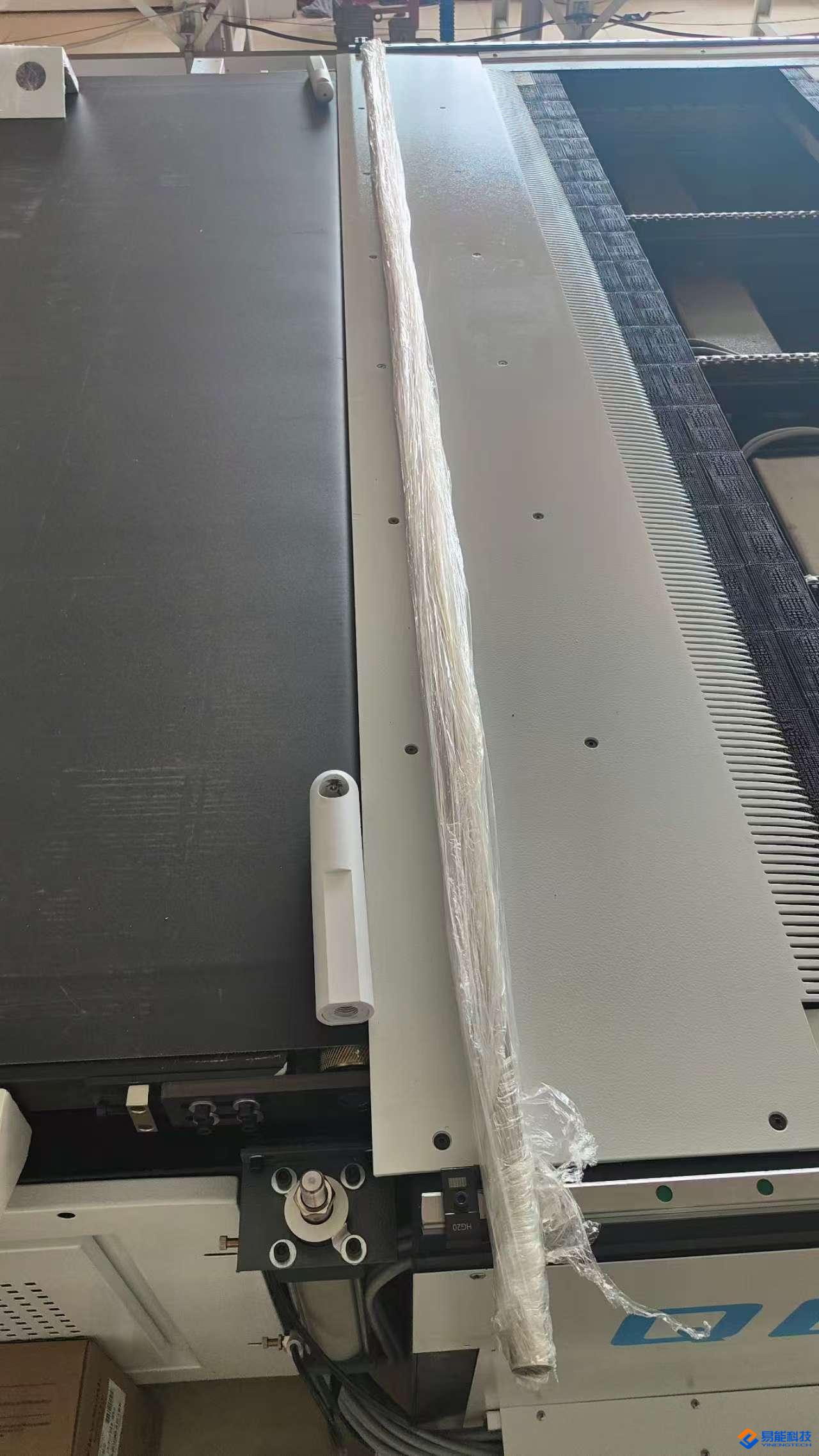

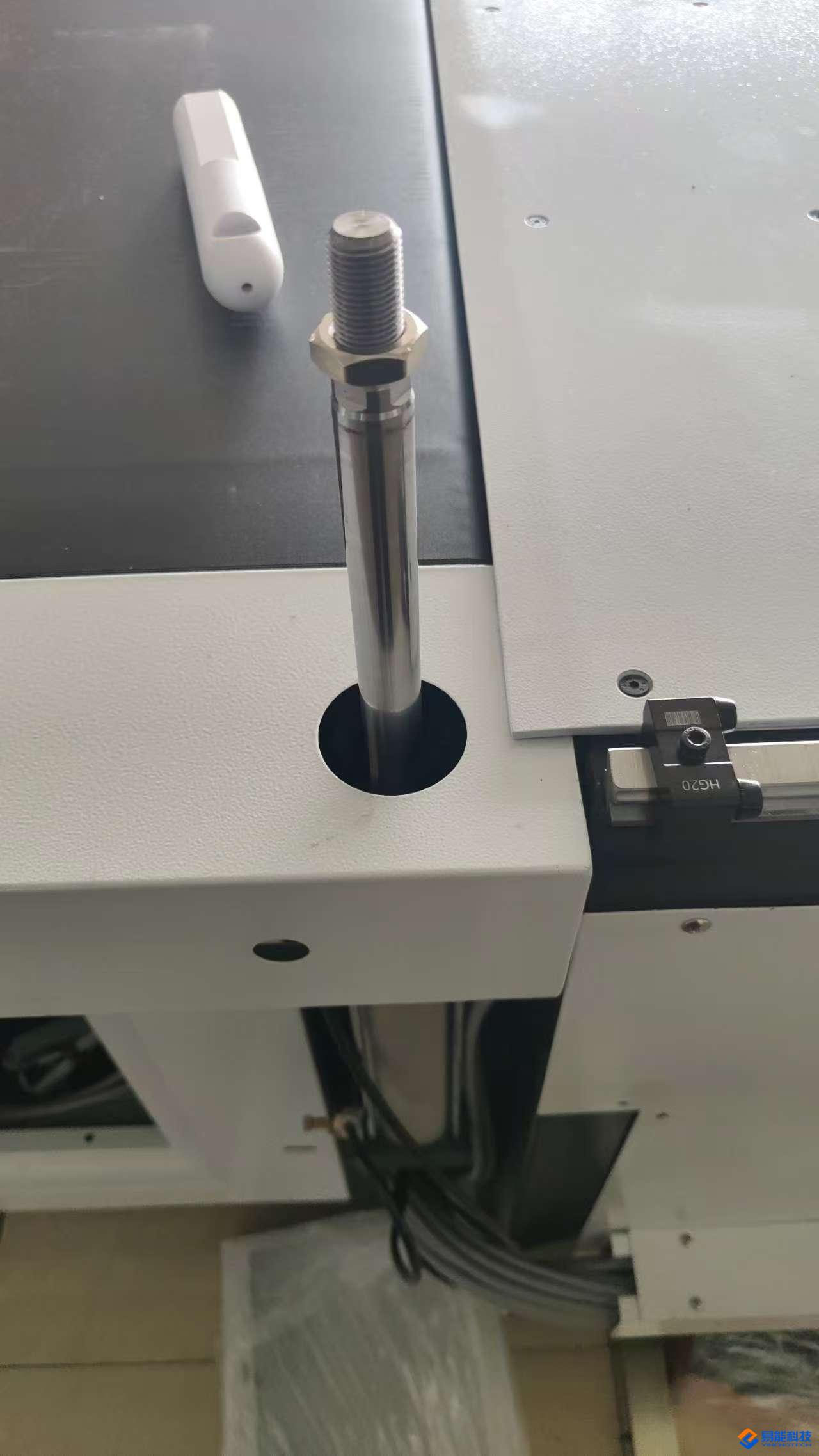

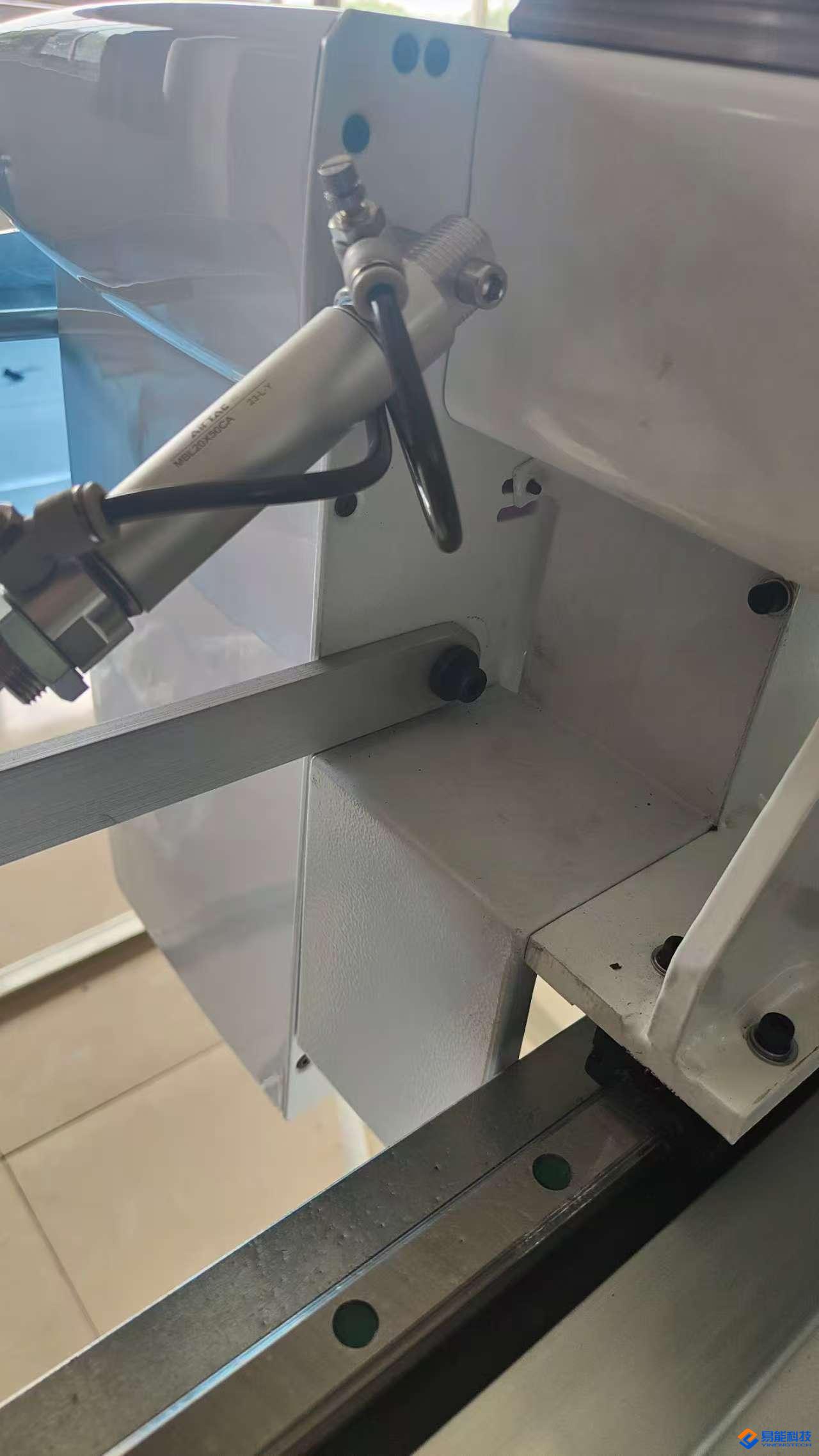

安装二次覆膜杆，贴好二次覆膜，通气后测试气缸上下同步速度后安装外壳（此处少图）

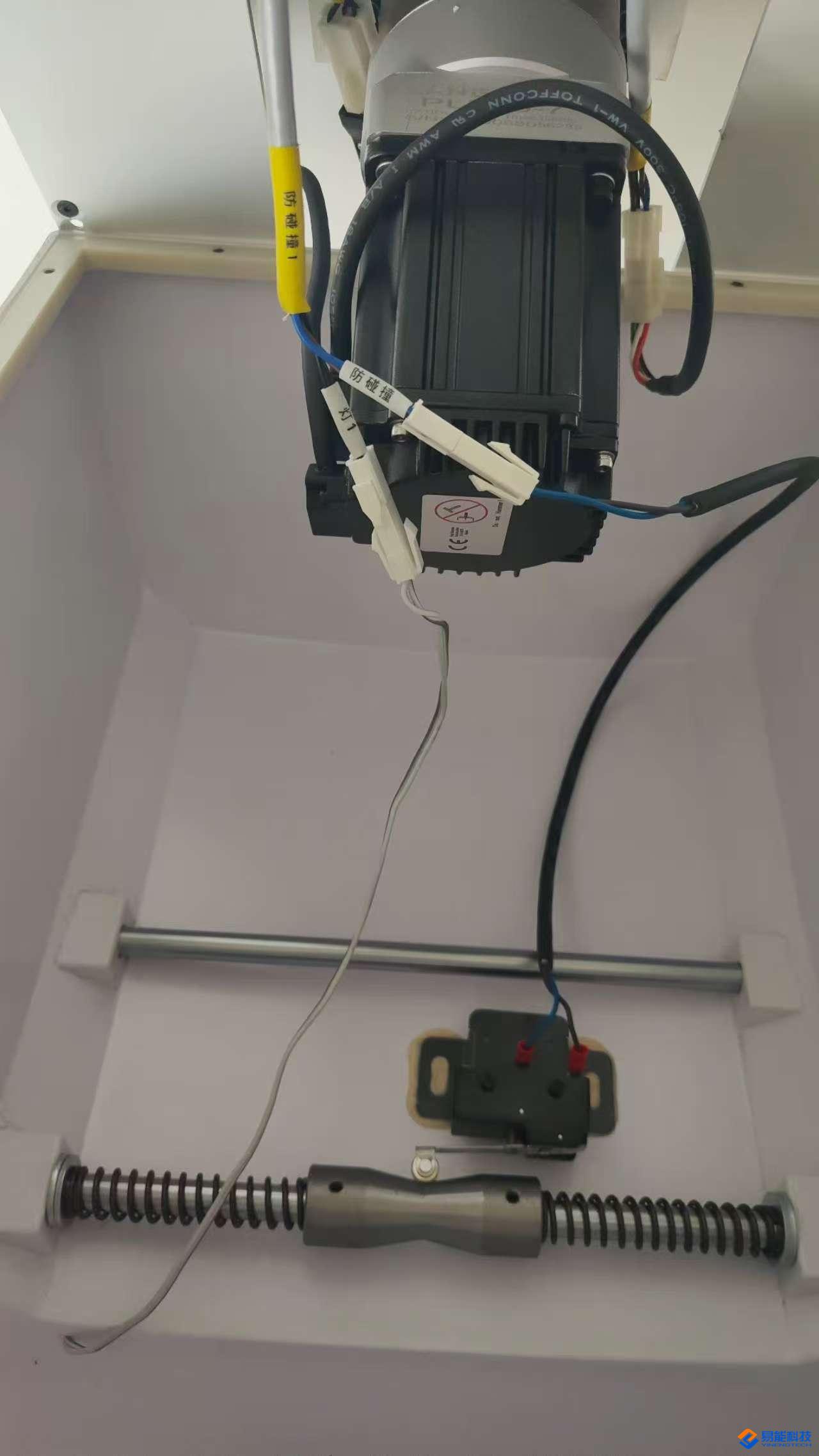

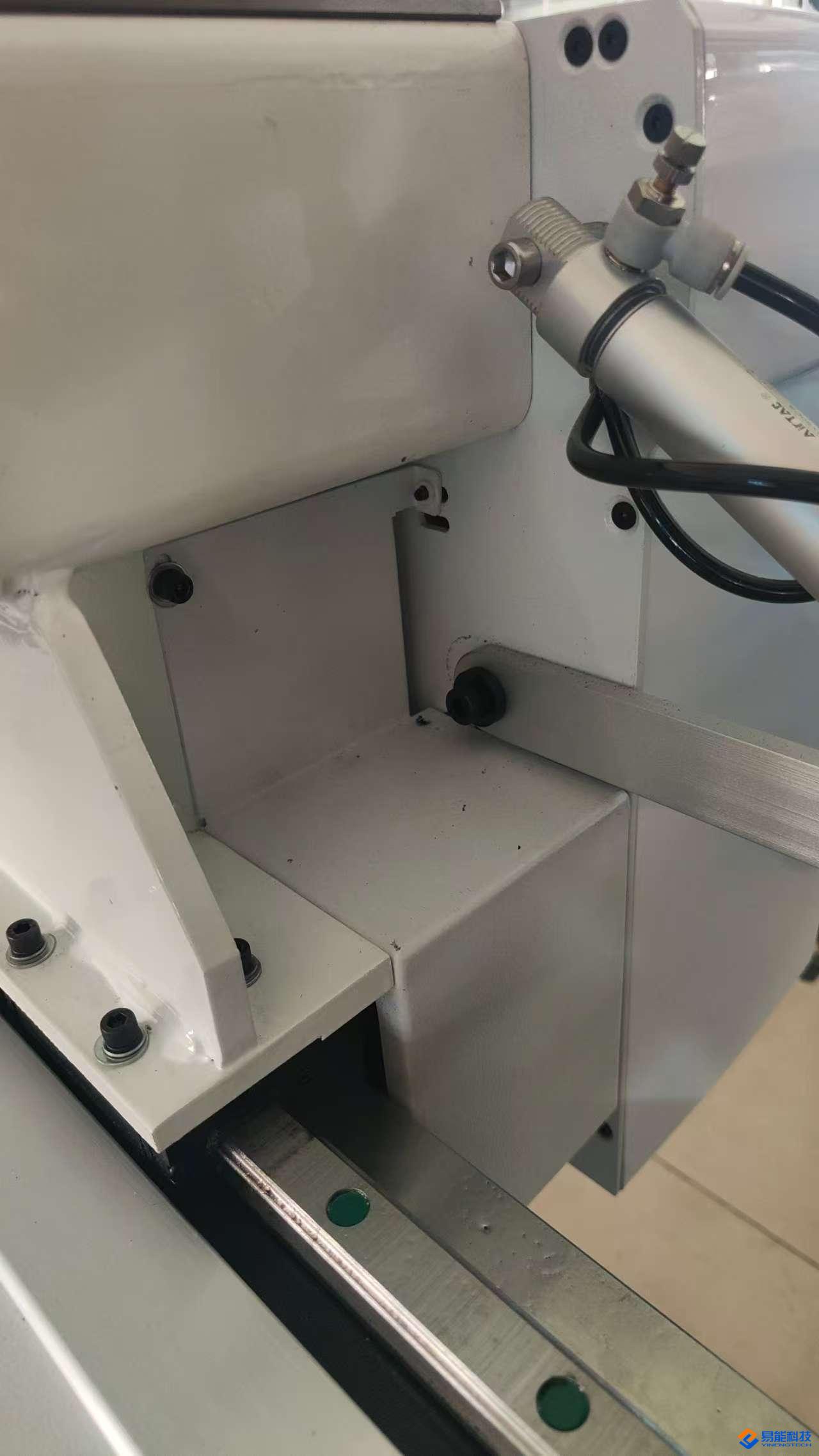

Y轴横梁外壳的安装：需确保伺服电机动力线及信号线已正确连接

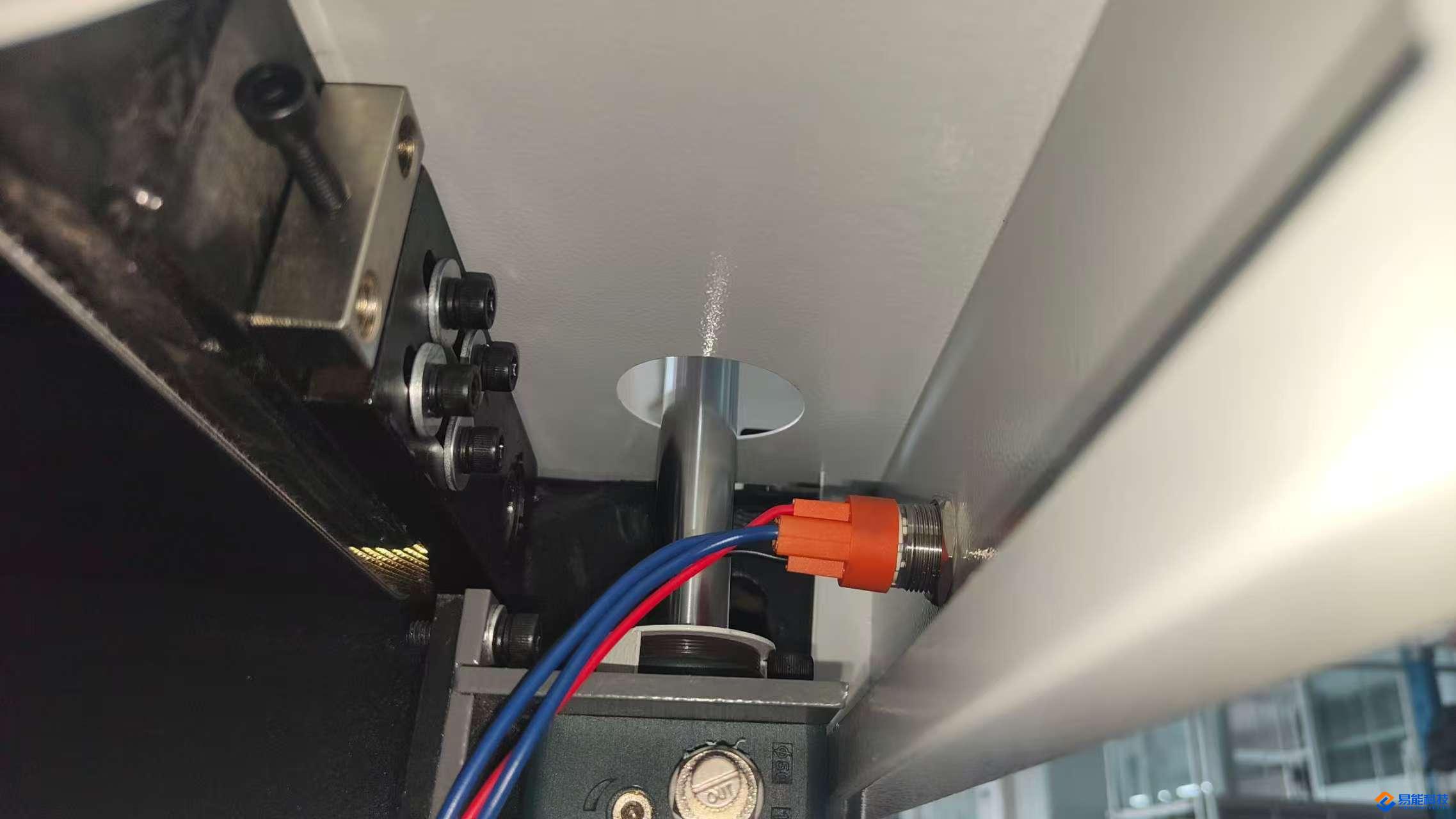

Y+方向外壳，连接好防撞开关线和灯线（若有）

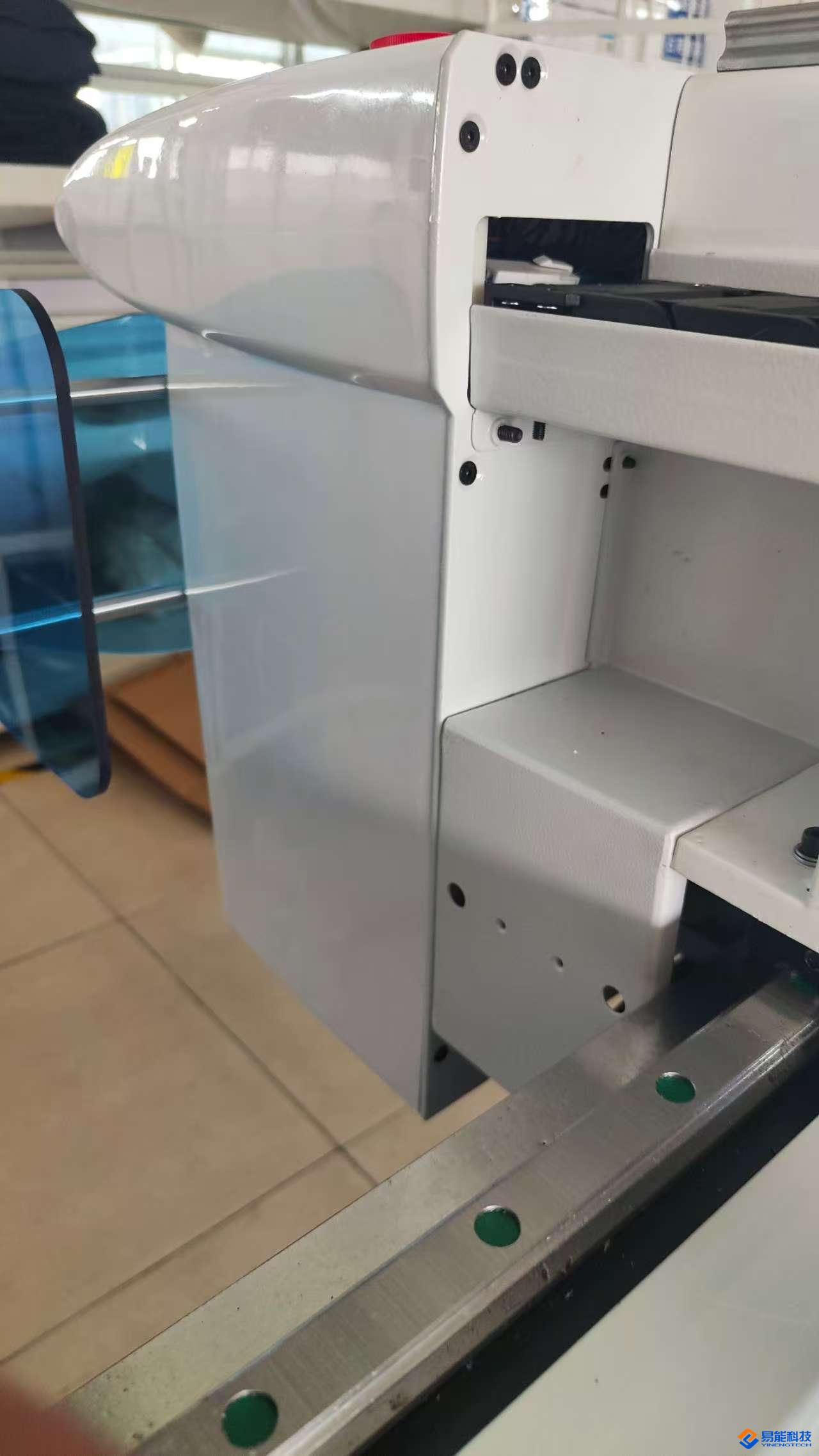

对准孔位上好螺丝即可

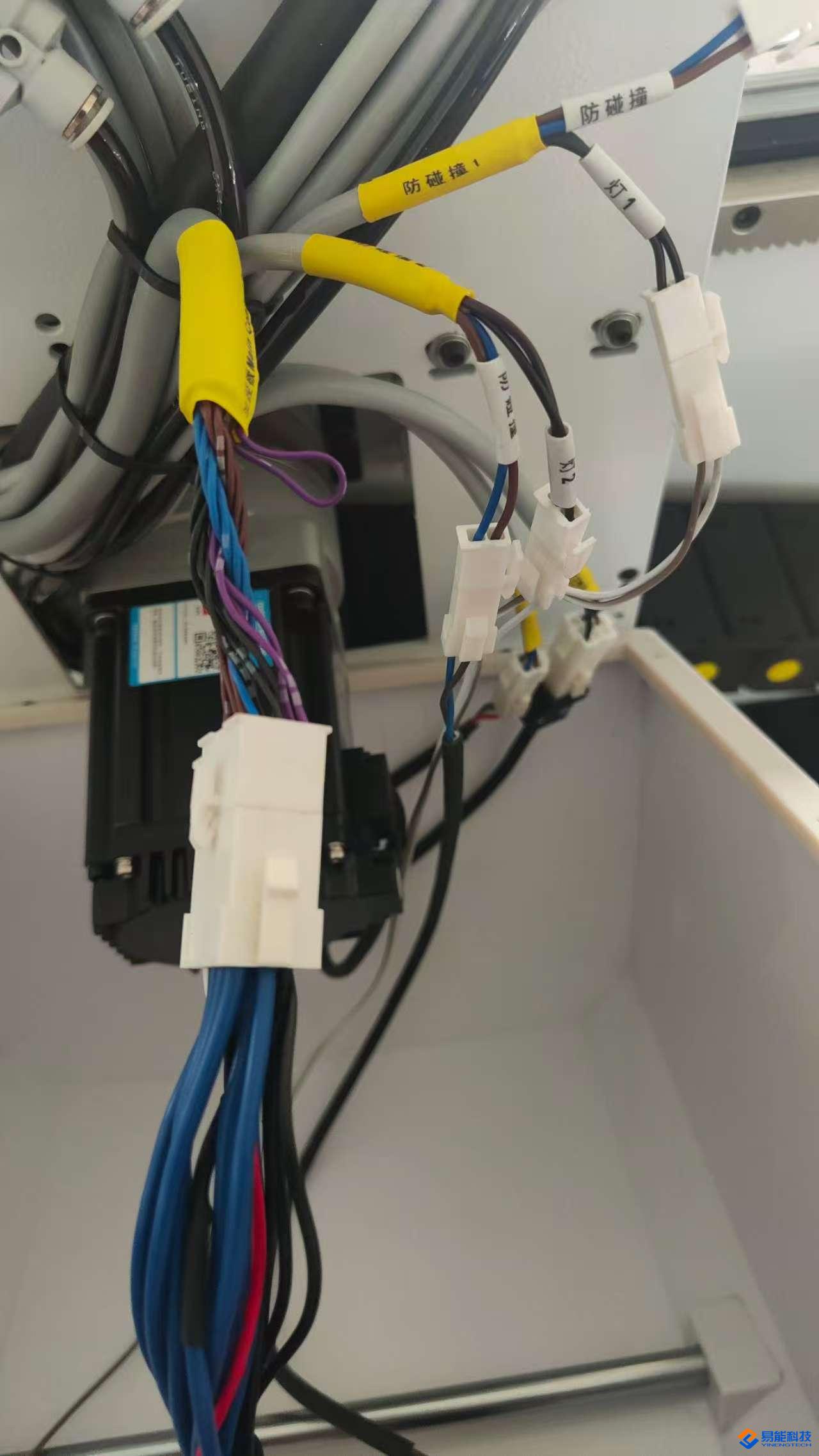

Y-方向外壳，需连接主控板插头、防撞开关及灯线（若有）

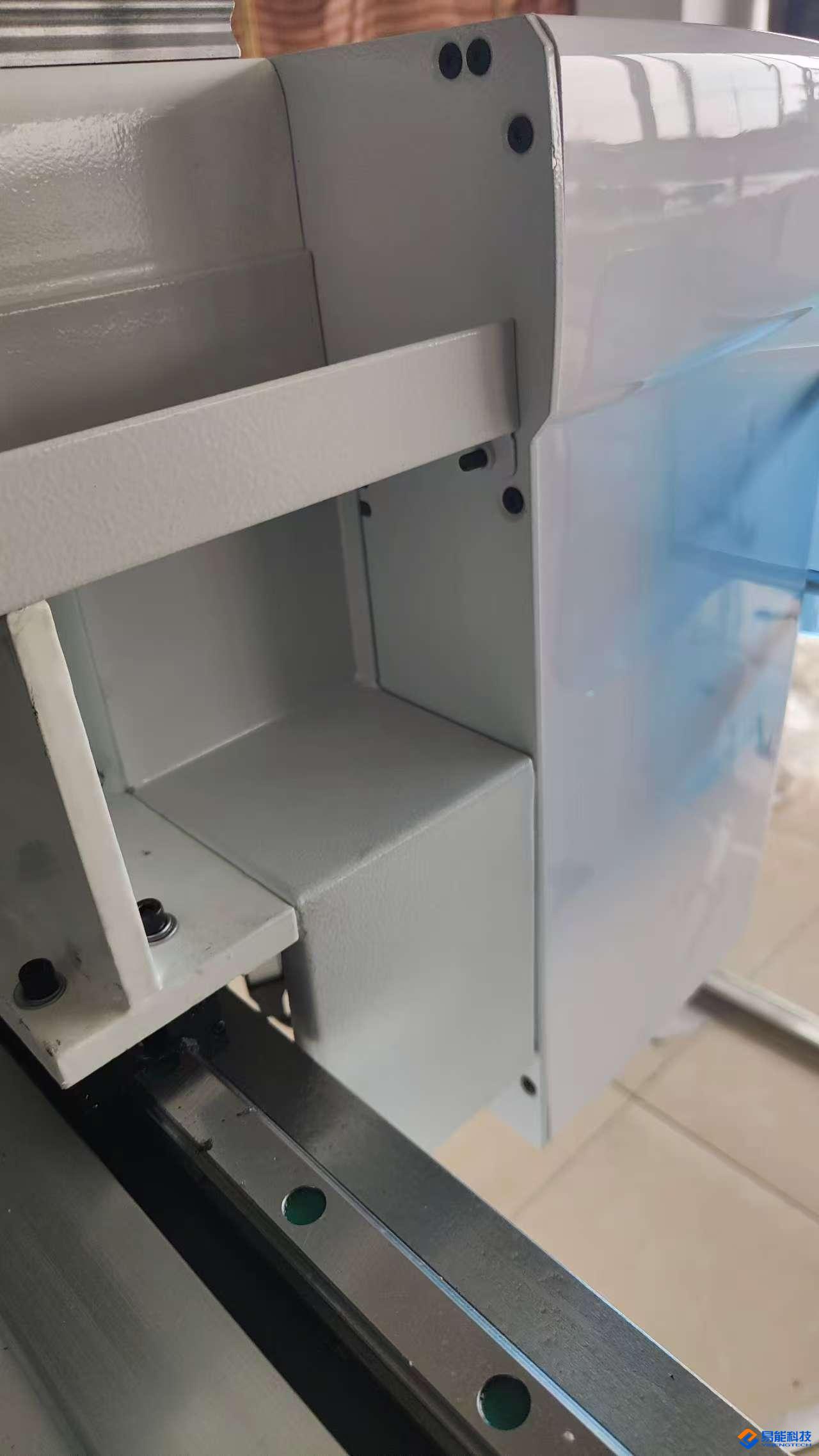

安装两侧螺丝
安装钢毛刷
电气的安装
安装完成后的检查
