一、开机

    开机分4步:

1.1 打开总电源

1.2 打开电脑和机器电源(如下图,旋转左边旋钮打开电脑,旋转右边钥匙开关打开机器电源,中间指示灯亮起表示机器已通电)

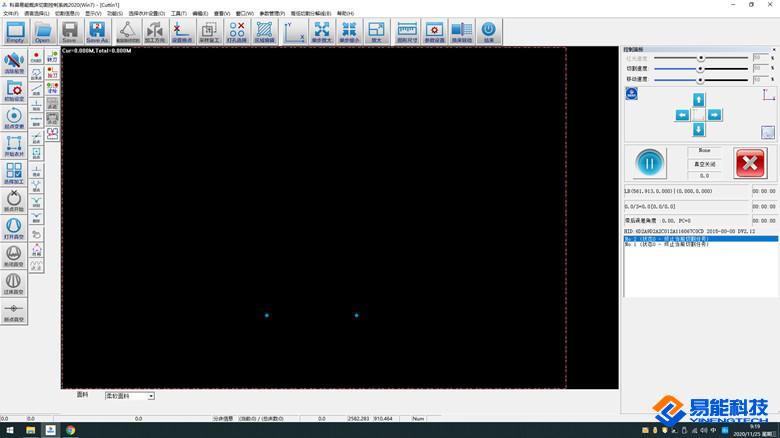

1.3 双击打开桌面上的“科普易能”电脑裁床切割控制系统,打开后如下图:


二、准备切割

    开始切割前需要准备好要切割的图形文件(常见的文件格式有cut,plt,dxf等),铺好待裁的布料。

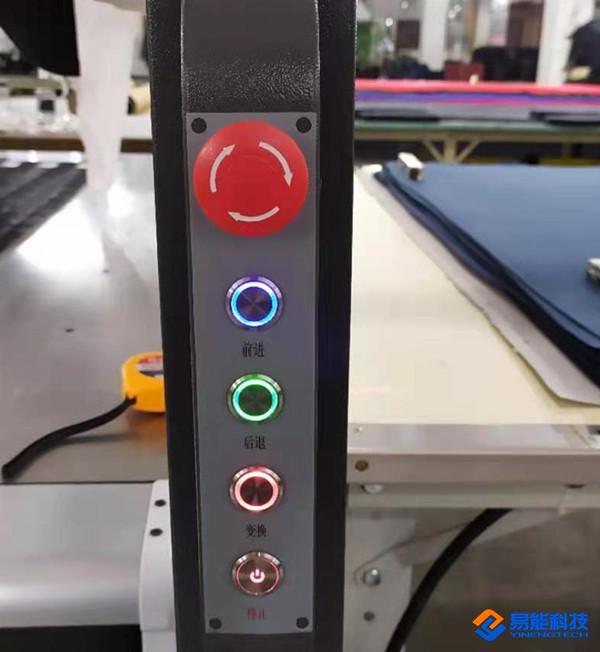

2.1 将铺好的布料送进裁床切割区域:打开气浮台板的启动开关,按下尾架上的前进按钮(如下图左),将布料送进裁剪区域,并盖好塑料薄膜。送料时需保持布料边缘与裁床钢毛刷的平行,若有倾斜需调整布料,将布料送至距离前爪板1~2块钢毛刷的距离为宜,即5~10cm左右(如下图右)。


 2.2 打开图形文件

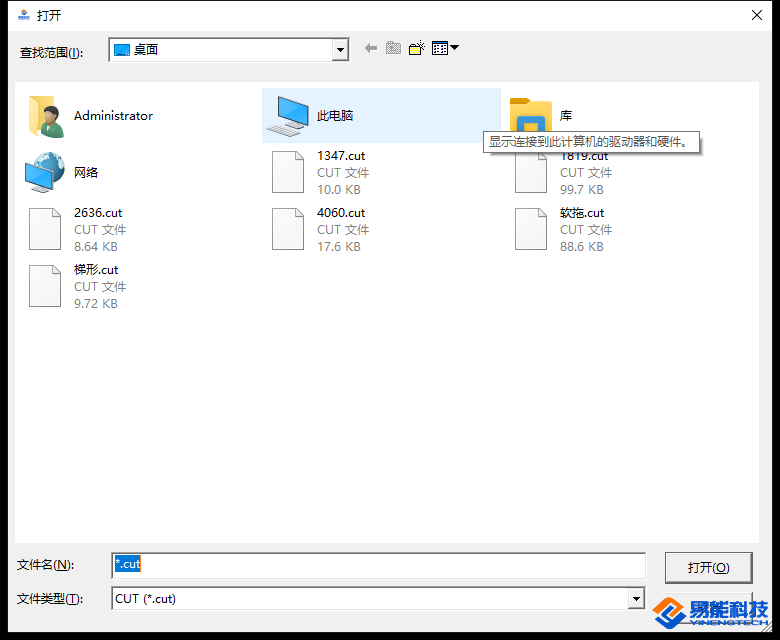

    单击软件工具栏上的“OPEN”按钮,在打开的文件选择对话框中选择对应的裁剪切割文件,点击打开。(常见的图形文件格式有cut\plt\dxf等,在文件选择对话框中点击下方的文件类型可以选择需要的文件格式)


2.3 自动排序设置

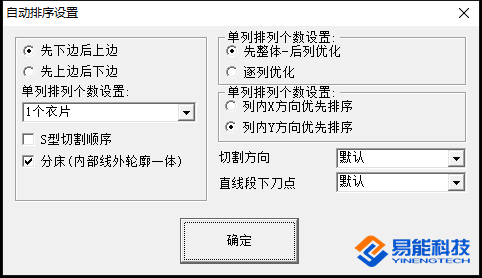

    打开文件后,如果启用了自动“自动变更衣片切割顺序”功能,则会弹出自动排序设置界面,如下图。

关于此功能详细设置请阅读自动变更切割顺序及起点的使用说明,此处不再赘述。检查相应设置后点击确定。


2.4 确认图形文件及参数正确

    ①、在软件最下方信息栏中标出了图形的尺寸信息,如下图(当前床的长度、宽度,及总长度、宽度),分床信息(当前床号、总床数),确认尺寸正确后,观察图形形状是否与要切割的产品相同,避免出错。


    ②、确认裁片的切割顺序、切割方向、切割起点符合工艺要求。详细设置请阅读切割起点、方向及顺序的设置

    ③、检查裁剪参数设置是否正确。包括下刀偏移及封口误差的设置切割能力的调整主轴振刀速的的设定真空转速的设定切割速度的设定磨刀距离的设定)等。

三、开始切割

    准备完成后需要找好定位点,巡边,才能开始切割

3.1 如果机器是初次启动,需要进行回原点操作。各按钮基本操作说明点击这里

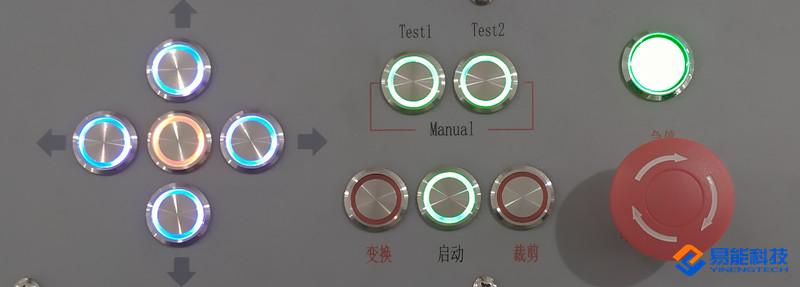

    按横梁操作面板上的方向键控制机头移动到机器靠近左下角位置(注意不能超过限位传感器),同时按下“变换”+“启动”按钮(如下图),此时机头将自动寻找机器原点并停至原点位置,待机头停止移动后,再次同时按下“变换”+“启动”按钮,机头将移动至默认切割起点位置。


3.2 如果机器不是刚启动的,则可以通过同时按“变换”+“裁剪”键快速回到上一次的切割起点。(按“变换”+“裁剪”后,电脑上回提示“是否移动到第一个打孔位置?”,此时如果点击“确定”或者按一下“启动”按钮,机头将快速至上一次打孔的位置,如果点击“取消”或者按一下“裁剪”按钮,机头将停留在原地。)

3.3 完成以上操作后,“启动”键灯亮,“变换”和“裁剪”键灯灭,此时可以启动裁剪。

    ① 按一下“启动"按钮,此时真空泵将开始运转,裁剪区域的空气逐渐被抽离,布料被大气压固定在钢毛刷上。

    ② 通过操作面板上的方向键控制机头移动,将十字光标灯的交叉点移至布料左下角,左边和下边各留1~3cm距离,具体根据实际布料的平整度和边缘的真气都作相应调整。

    ③ 再次按“启动”按钮,此时电脑上弹出提示“[定位对齐第一个点]是否正确?”,点击“是”或者按“启动”按钮,机头将沿着Y+方向(向上)前进与图形门幅一样长的距离并停下,即本次切割Y方向的最远距离。此时需要观察机头在移动的过程中红色光标灯是否一直在布料的可裁剪范围内,以及停止后是否有超过布料门幅,如果有异常,则按一下“裁剪”键,机头将回到起点位置,作适当调整后重复执行此步骤。若确认无误则按下“启动”键进行下一步。

    ④机头自动回到原点位置并用打孔针在此处打一小孔作为记号,接着机头自动向X+方向(向右)移动与图形当前床长度向东的距离并停下,即本次切割X方向的最远距离。此时需要观察机头在移动的过程中红色光标灯是否一直在布料的可裁剪范围内,以及停止后是否有超过布料长度。确认无误后进行下一步。

     如果布料在送入过程中产生倾斜,则红色光标灯与布料边缘的距离与在起点时的距离会有差距,一般差距在0.5cm以内可以通过按“裁剪”+“↑”或“↓”键进行微调,但是起点的位置将同时跟着移动变化,此时应考虑到起点位置的距离是否足够。

    如果红色光标灯停止位置超过布料长度,则排料图的长度超过了布料的实际长度,此时若继续裁剪则最后排的裁片将损坏甚至导致机器故障,应当重新排料或者根据实际情况制定解决方案。

    ⑤按一下“启动”按钮,此时电脑上弹出提示“查看旋转的图形是否正常”,点击“是”或者按“启动”按钮,进行下一步。若有异常则点击“取消”或按一下“裁剪”键,可以重新调整。

    ⑥机头自动回到原点并进行一次磨刀,之后电脑上弹出提示“是否开始切割”,点击“是”或者按“启动”按钮,则机器开始自动切割。点击“否”或者按“裁剪”按钮,取消切割。

3.4 机器在裁剪过程中如果需要暂停,则在一个裁片裁完后按一下“启动”按钮,此时机器将暂停裁剪。继续裁剪时按一下“裁剪”按钮即可。
